Аккумуляторы
Аккумуляторы (АКБ)
Интернет-магазин аккумуляторных батарей Titanat.ru предлагает источники питания для различных устройств — от самокатов и велосипедов до погрузчиков и поломоечных машин. Покупатели могут заказать как специализированный автономный аккумулятор, так и универсальную батарею для генератора или мотора.
Сотрудничество с Titanat дает клиентам следующие преимущества:
Содействие в приобретении продукции оказывают штатные менеджеры. Они информируют о специфике изделий, предлагают сопутствующее оборудование, упрощающее эксплуатацию. Благодаря компетентной помощи удается быстро купить оптимальные АКБ для электромотора или источника резервного питания, транспортного средства, клининговой или иной техники с доставкой курьером в Москве либо отправкой по РФ.
Продукция
Наше предприятие способно изготовить надежные аккумуляторы востребованных типов: LiFePO4, Li-NMC и LTO.
LiFePO4
Литий-железо-фосфатные решения обладают прекрасной энергетической плотностью и значительным эксплуатационным ресурсом. Могут использоваться на улице и внутри помещения, характеризуются минимальным уровнем саморазряда.
Такие аккумуляторные батареи способны работать с электромоторами различных конфигураций. Комплектуются контроллерами BMS, исключающими перезаряд и глубокий разряд. Модули предотвращают преждевременный износ источника питания, гарантируют его долгую и беспроблемную эксплуатацию.
Коэффициент полезного действия изделия LiFePO4 достигает 95 %. Устройства выдерживают 3500 циклов полного заряда и 8000 — частичного. Имеют умеренный вес, удобны в транспортировке.
Li-NMC
Это композитные решения: анод состоит из марганца, кобальта и никеля. При производстве таких АКБ возможно изменение пропорций химических компонентов с целью получения требуемого продукта. Как и предыдущий тип АКБ, Li-NMC могут работать с электромоторами, обеспечивая их высокую производительность.
Устройства оснащаются отсекателями, предотвращающими перезаряд. Подходят для интенсивной промышленной эксплуатации: расчетный ресурс — до 2000 рабочих циклов.
Рекомендуемые параметры зарядного тока составляют 0,7–1 С. При зарядке в рамках максимальных значений сокращается время заполнения емкости, однако снижается ее ресурс.
Разновидность литий-ионных изделий. Устройства оснащены анодом на основе пентатитаната лития. Нанокристаллическое строение элемента втрое увеличивает его рабочую поверхность в сравнении с углеродными решениями. Это положительно сказывается на емкости АКБ, количестве функциональных циклов и скорости зарядки.
Изделия устойчивы к температурным перепадам и высокой влажности. Являются отличным решением для техники, работающей в сложных климатических условиях.
Аккумуляторная батарея LTO заряжается при токе до 10 С, имеет внутреннее напряжение до 1 мОм. При подаче максимально тока заполнение емкости на 80 % занимает 5 минут.
Заказать АКБ с доставкой можно прямо сейчас — воспользуйтесь функционалом интернет-магазина либо свяжитесь с консультантом по телефону.
[54]-[Автозвук]-F.A.Q. по Литий Титанату (LTO)
Доброго времени суток. Сегодня речь пойдет о достаточно известных в узких кругах любителей громкой музыки и неизвестных для других видах аккумуляторных батарей (далее — АБ) — Li4Ti5O12 (далее — LTO/литий титанат). Будут рассмотрены некоторые интересующие вопросы, развеяны мифы, распространяемые теми людьми, которые об LTO знают только из статей в интернете.
1. Что такое LTO?
Литий титанат (АБ) – вариант литий-ионных аккумуляторов, использующий титанат лития (Li4Ti5O12) в качестве анода. Для увеличения площади анод имеет нано кристаллическое строение. Такое решение позволяет обеспечить площадь поверхности анода до 100 м2/г, по сравнению с 3 м2/г для углерода, что позволяет значительно увеличить скорость перезарядки и обеспечить высокую плотность тока. Кроме того, эти аккумуляторы имеют высокую надежность и могут работать при более низких температурах, чем классические литий-ионные (-30 °C).
Недостатком литий-титанатных аккумуляторов является более низкое рабочее напряжение (2,4 В), чем у обычных литий-ионных, имеющих стандартное напряжение 3,7 В.
2. Как скоммутировать литий титинат и виды коммутации АБ?
Сколько АБ обычно установлено в гражданском автомобиле? Кто то скажет одна, ну две максимум. В моем авто на данный момент установлено 12 Аккумуляторов или 2 АБ. По сути так и есть. Т.к. у одной «банки» (отдельно взятой АБ LTO) рабочее напряжение в среднем 2,3 В-2,4 В, то для коммутации в авто, для достижения рабочего напряжения необходимо соединить последовательно 6 отдельно взятых аккумуляторов.
Данное соединение характеризуется тем, что суммарное напряжение АБ увеличивается кратно количеству используемых аккумуляторов. Т.е. 6 аккумуляторов по 2,3 В дает суммарное напряжение секции при последовательном соединении 13,8 В. Кто еще не понял в чем различия прикладываю схему. Как можно заметить. «плюсовой» токовывод одной АБ соединяется с «минусом» токовывода другой АБ и так далее.
Две такие сборки с емкостью 30Ач и напряжением 13,8 В я соединил параллельно, т.е. главный «плюсовой» токовывод одной секции соединил с другим главным «плюсовым» токовыводом другой секции, аналогично поступил с минусом. Хотя его можно было и не протягивать т.к. есть любители «брать минус» с кузова. В случае с титанатом хватает одной протяжки провода.
3. Как защитить соединение АБ?
Т.к. две секции разнесены по разным частям авто (одна АБ установлена в багажнике, а другая под капотом в штатном месте) – то в обязательном порядке необходимо защитить соединение предохранителями. Предохранители должны быть, установлены не дальше 30 см от АБ, как задней, так и передней. Что же дает такая защита и зачем устанавливать два предохранителя. В первую очередь стоит отметить, что предохранитель защищает не потребитель тока, а провод. Два предохранителя обеспечат разрыв сети, в случае короткого замыкания, как от первой АБ, так и от второй, предотвратив возможность нагрева и возгорания кабеля, протянутого по салону.
4. Что нужно сделать перед коммутацией литий титаната?
Как сказано выше, каждая взятая «банка» литий титаната – это отдельно взятый аккумулятор. У каждой «банки» есть свои характеристики, перед зарядкой всех «банок» рекомендуется уравновесить их заряд до одинаковых величин. Для этого необходимо подключить 6, 12, 18 или более кратное количество «банок» вместе параллельным соединением. Это можно сделать при помощи обычного провода. Я использовал акустический провод 1,5 мм, плюс одной «банки» был подсоединен к плюсу другой «банки», так же нужно сделать с минусовыми выводами. Напряжение от более заряженной «банки» будет распределяться на менее заряженные «банки», как следствие напряжение уравнивается. Процесс не быстрый, все зависит от разбега напряжения в «банках». Я оставлял на ночь.
5. Чем соединять «банки» между собой?
Начнем с минусов. В отличие от литий железофосфата, у которого используются медные токовыводы, у титаната они алюминиевые. Как следствие для соединения «банок» необходимо использовать алюминиевые шины, которые в свою очередь обладают более плохими токопроводящими качествами, чем медь из-за большего удельного сопротивления практически в два раза: алюминий 0,027 Ом·мм²/м, медь 0,018 Ом·мм²/м. Так же стоить помнить, что при соединении токовыводов с кабелем лучше всего использовать облуженые кабельные наконечники, во избежание окисления.
12. Что такое балансир? Нужно ли его устанавливать?
Балансир это небольшая плата, которая подключается на литий и позволяет осуществлять контроль за напряжением отдельных «банок». Как было сказано выше у каждой «банки» LTO есть некоторые различия во внутреннем сопротивлении. От этого одна «банка» с бо’льшим сопротивлением берет заряд хуже нежели «банка» с меньшим сопротивлением. Как следствие в процессе эксплуатации может произойти разбег в напряжении «банок» (перезаряд или недозаряд). Собственно с помощью балансира можно этого не допустить. В основном применяются пассивные балансиры, работающие автоматически.
Вопрос нужен балансир или нет, на самом деле спорный. Все зависит от продавца лития. Я при покупке требовал от продавца комплектовать «банки» с примерно одинаковым внутренним сопротивлением, что позволило избежать проблемы разнозаряженности «банок». Вместе с тем, балансиры на каждую секцию были установлены.
В качестве эксперимента я проездил больше 3 месяцев на АБ без балансира, после чего замерил напряжение в каждой «банке». Значение напряжения варьировались с 2,33 В до 2,41 В (разница не критичная).
13. Как правильно установить балансир
Все нюансы были отображены в схеме, добавлю от себя, что достаточно провода 0,75 мм (я использовал ПВ-3).
14. Стоит ли дополнительно защищать банки LTO?
В качестве изоляции корпуса в LTO использована тонкая синяя пленка, которая легко повреждается. Так что да, для себя я выбрал дополнительную защиту в виде плотной термоусадочной трубки.
15. Сколько секций LTO можно соединить?
Сколько угодно все зависит от целей и бюджета. Главное, чтобы в секции число банок было 6.
Для моей системы с моноблоком в 4 кВт достаточно две секции по 30А ч.
16. Максимальный просад системы с установленным LTO?
Ниже 13,9 В не видел, при почти максимальных возможностях системы!
17. Какая цена?
Цена в сравнении с кислотными АБ выше, в сравнении с такими монстрами AGM, как Stinger и XS Power значительно ниже. Одна банка LTO стоит 2 000 руб. – 2 500 руб., балансир 2 000 руб., шины 300 руб. и того 1 секция в среднем 14 300 руб. и выше.
18. Нужно ли менять генератор на более продуктивный?
Нужно, но не обязательно. Мне хватает штатного обслуженного генератора 110А.
19. Можно ли соединять секции титаната различной емкости?
Да можно, но есть нюанс. Для примера
У нас есть 12 банок: 6 банок емкостью 40Ач, 6 банок 30 Ач. Необходимо соединить по 2 банки в пары, всего 6 пар. Каждая пара параллельное соединение (на выходе 2,4В и 75 Ач). Затем пары соединить последовательно (на выходе 14,4 В и 75 Ач).
20. Стоит ли покупать Титанат у частных лиц («С рук»). И на что обратить внимание?
Да можно, но при этом стоит оценить все риски заранее. Стоит понимать, что когда вы покупаете ЛТО у проверенного продавца, который занимается этим не первый год, вероятность купить качественный товар выше, чем вы купите ЛТО с рук. Для продавца важна в первую очередь не выручка, а общественное мнение. Попросту говоря, частник продал одну или две секции и слилися, а продавец живет этим. Стоит ли экономить пару тысяч решать вам.
Так на, что же все таки обратить внимание?
— В первую очередь на внешний вид банок. Изоляция не должна быть повреждена.
— Состояние шпилек. Не редко хозяева ЛТО перетягивают гайки, закручивая шины. Материал шпилек — алюминий и сломать их не составляет труда. Ремонтные пильки без углублений в центре и если приглядеться, можно увидеть место соединения.
— Состояние клапанов на секции. Они должны быть закрыты, взорванные клапана, говорят о смерти банки.
Наткнулся недавно на пост о продаже титаната: «Всем привет, продам литий титонат 55А, состояние 5/5, за подробностями в лс. Свердловская область.Могу отправить любой компанией к вам, за ваш счёт». Фото взорванной секции прилагаются, а так 5 из 5.=D
Замена аккумулятора на титанат лития.
Перемычки между банками сделал из алюминиевой шины шириной 20 мм, толщина вроде 3.
Плюсовую и минусовую клеммы выточил на токарном станке из обычной сталюки.
С целью подключения балансира и контроля напряжения к каждому выводу каждой банки было
было подключено по два провода 0,75 кв.мм. Наверное много, имело смысл сделать из витой пары.
Это жгут проводов справа от батареи, которые видно на предыдущих фото.
Для контроля напряжения каждой банки отдельно, собрал схему на ардуино + дисплей + внешние АЦП.
Внешние АЦП задействовал, поскольку АЦП ардуино 10-разрядное, но из-за шумов нужно отбросить
2 младших бита. Итого получается 2^8=256 отсчетов на диапазон 0-5 В, точность 20 мВ.
Поставил 3 16-разрядных АЦП ads1115, подключил в режиме дифференциального измерения —
на каждую батарею по 2 входа АЦП. Это позволяет использовать все 16 разрядов АЦП.
Получил 65535 отсчета на диапазон 0 — 5 вольт. Точность 0,07 мВ.
Такая точность, конечно, не нужна, но это лучше чем 20 мВ.
Входы и питание внешних АЦП защитил супрессорами на 4,5 В. Напряжение питания поставил 4 В.
Для балансировки ячеек внутри батареи уважаемым Владимиром из Новосибирска был разработан балансир.
Я его спаял по предложенной на сайте схеме, однако где-то нахомутал с смд-компонентами.
Кроме того, Владимир прислал мне плату балансира для пайки смд, однако никак не дойдут руки 🙁
Установил аккумулятор почти 6000 км назад. Схему контроля поставил только сегодня,
периодически контролируя напряжение элементов врукопашную.
За это время успел два раза высадить аккумулятор до 7 вольт, и один раз зарядить зарядкой для
свинцовых аккумуляторов типа «кипятильник» до 19 вольт — перед подключением в автомобиль разряжал лампами ближнего света 🙂
После всего этого издевательства разбег между банками всего 40 мВ.
Поставил контролер, понаблюдаю что будет дальше.
А теперь почему пришлось так издеваться.
У этих батарей есть плюсы и минусы, о которых нужно знать.
«+»
Хорошо работают в широком диапазоне температур.
Большое количество циклов заряд-разряд
Цена как за обычный хороший аккумулятор
«-«
Необходим тщательный отбор ячеек в батарею. Я купил 7, и мне повезло,
так как с сравнительно большим саморазрядом была только одна.
Необходим хороший генератор, не дышащий на ладан. Если есть какие-то проблемы в нем
или в проводке от него к аккумулятору — 100% выйдет из строя.
На форуме рекомендуют заменить провод от генератора к аккумулятору на меньшего сечения,
или удлинить его, чего я не сделал.
Зарядка у меня периодически пропадала и на свинцовом аккумуляторе, но на секунды,
и сама восстанавливалась. А я не придавал этому значения.
В результате, после установки нового аккумулятора, у меня полетел генератор.
Теперь, наверное, заменю проводку до генератора.
Новая батарея — Литий-титанат Toshiba SCIB
Довольно давно стал задумываться о дополнении своей системы питания Литий-Титанатным аккумулятором (LTO). Мой подкапотный АКБ AGM Exide EK700 в отличном состоянии, но довольно часто стал страдать дефицитом зарядки, т.к. поездки чаще не продолжительные и полностью зарядится он попросту не успевает.
Поэтому были рассмотрены несколько вариантов помощников в систему. Как вы уже знаете время не стоит на месте и сейчас довольно часто можно встретить в автомобилях синие боченки литий-титаната (Yinlong), в народе называемые “фугасами”, а также Литий-железо-фосфатные аккумуляторы LiFePO4. Часто ими дополняют или полностью заменяют основной АКБ.
Но в моём случае, я хотел именно дополнить свой основной АКБ, чтобы он всегда чувствовал себя как на курорте. Основная причина, как я уже писал это хронический не до заряд АГМ, но вариант с фугасами не понравился в виду их большего размера, просто с самого начала не планировал под них место, потому довольствуюсь не особо большой правой нишой в багажнике.
Основные преимущества Toshiba SCIB 20Ah:
• Ультра-Быстрая зарядка (от 0 до 80% всего за 6 минут!)
• Компактные размеры (116 × 22 × 106мм одна ячейка)
• Большой срок службы (более 20 тыс. циклов зарядки/разрядки)
• Работа при низкой температуре (-30гр.)
• Крайне низкий саморазряд, фактически отсутствие
• Абсолютная безопасность – крайне низкий риск возгорания/взрыва при повреждении элемента
С недавнего времени они стали пропадать с продажи и их практически не возят, а цена ячеек прилично выросла.
Было дело я даже хотел отказаться от идеи их использования, т.к. попадались откровенные старые ячейки с большим и самое главное сильно разным внутренним сопротивлением. Но потом нашёл человека у которого оставалось несколько штук с отличными показателями, и что самое интересное они были с резьбой под шпильки М4.
Резьба на них — это вообще отдельная история, т.к. изначально они производятся с контактами под пайку и китайцы иногда сами резали резьбу М3, выходило это не всегда хорошо (хрупко и криво), а всё потому что нарезать резьбу в них довольно сложно, максимальная глубина 3-4мм и это нужно делать очень аккуратно т.к. риск повредить ячейку очень велик. Можно использовать пайку, но и это тоже проблема ввиду большого теплоотвода и работы мощным паяльником с литием-титанатной батареей, хотя и умельцам удавалось их паять.
В общем были приобретены 6 ячеек TOSHIBA SCIB 20ah. Понятное дело к ним нужен корпус, сначала хотел сделать из стеклопластика, но позже нашел варианты печати корпуса на 3d принтере.

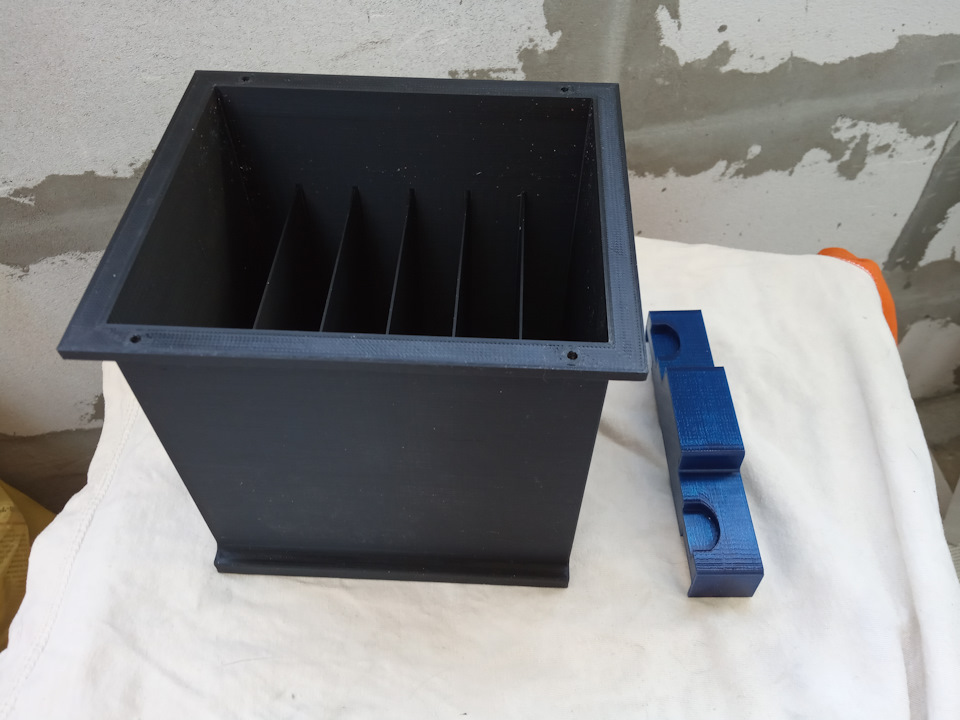

В итоге получился вот такой классный корпус.
Остается только соединить последовательно все ячейки между собой шинами и акб готов. Да, хочу отметить, что для данного типа АКБ совсем не обязательны балансиры или BMS (контроллер защиты батареи), ячейки прекрасно балансируются сами и в процессе эксплуатации, напряжение ячеек не разбегаются вовсе, тем самым упрощается эксплуатация и не нужно тратится на лишние платы балансиров.
LTO аккумулятор вместо штатного
Статья обновлена: 2020-12-17
Литий-титанатные «банки» – это относительно новый подвид Li-ion элементов питания, анод которых производится из титаната лития (Li4Ti5O12). Этот материал имеет нанокристаллическую структуру и увеличивает эффективную площадь поверхности анода до 100 м 2 /г, в то время как у углеродных анодов этот параметр равен 3 м 2 /г. Применение литий-титаната увеличивает удельную емкость аккумуляторов на 60%,обеспечивает стабильность поверхности, отличную проводимость и высокую плотность тока.
Литий-титанатные аккумуляторы быстро заряжаются, имеют огромный циклический ресурс (порядка 20 000 циклов), малое внутреннее сопротивление и широкий диапазон рабочих температур. У них малый саморазряд, высокий уровень взрыво- и пожаробезопасности. Все эти качества обеспечивают LTO аккумуляторам растущую популярность и интерес покупателей. Сфера их применения постепенно расширяется, и все чаще LTO батареи используются в бытовой технике, персональном электротранспорте и различных энергосистемах.
Характеристики LTO аккумуляторов
Планируя использовать литий-титанат вместо штатной АКБ, примите во внимание отличия в характеристиках:
2,3 В (бывает от 2 до 2,4 В)
Максимальное напряжение (в заряженном состоянии)
4,2 В, у высоковольтных моделей – до 4,4 В
Минимальное напряжение (в разряженном состоянии)
2,5 В, у высоковольтных моделей – до 3 В
Более 20 000 циклов
Длительность быстрой подзарядки
Допустимые токи разряда относительно емкости С
до 10С, кратковременно – до 30С
Оптимальный – до 1С;
импульсный – до 50С.
Диапазон рабочих температур
От −20 до +50 C при зарядке,
от −40 до +60 C при разрядке.
От −20 до +60 C (оптимально +23 C). Зарядка – только при плюсовых температурах.
От −30 до +55 C. Зарядка – только при плюсовых температурах.
Пожаро- и взрывобезопасность
Сравнение характеристик
По допустимым токовым нагрузкам и стабильности работы в проблематичных метеоусловиях LTO аккумуляторы сопоставимы с литий-железо-фосфатными элементами и выигрывают у остальных Li-ion моделей. По циклическому ресурсу, скорости зарядки и температурному диапазону литий-титанат значительно превосходит конкурентов. Он даже допускает возможность подзарядки на морозе, что недопустимо для остальных Li-ion элементов.
С другой стороны, литий-титанат уступает остальным литий-ионным аккумуляторам по рабочему напряжению и удельной энергоемкости. Поэтому для сборки аккумуляторной батареи с идентичными значениями вольтажа и емкости LTO элементов потребуется больше (по объему и весу), чем LiFePO4 или Li-ion других типов.
Использование LTO аккумуляторов вместо штатных
Литий-титанатные АКБ можно использовать вместо штатных батарей в различных сферах, особенно – когда к источникам питания выдвигаются строгие требования по надежности и безопасности. В частности, LTO батареи используются для хранения, накопления и отдачи энергии, обеспечивая питание:
При сборке батареи используется схема, соответствующая необходимым значениям напряжения и емкости. Для суммирования напряжения аккумуляторы соединяются последовательно. Так, для получения вольтажа 24 В нужно последовательно соединить 10 LTO аккумуляторов номинальным напряжением 2,4 В (схема сборки 10S), для получения АКБ на 36 В – 15 таких элементов (схема 15S), для получения батареи на 48 В – 20 аккумуляторов (схема 20S).
Резюме
Литий-титанатные АКБ способны стать выгодной заменой штатных батарей во многих сферах. Но из-за низкого рабочего напряжения и меньшей удельной энергии (по сравнению с обычными Li-ion элементами) они не подходят для вариантов использования, в которых на первый план выходит снижение объема и массы элементов питания. В частности, литий-титанат проблематично использовать для оснащения электротехники, ноутбуков и смартфонов.
