Маркировка проводов по цвету в автомобиле субару
ОБЩАЯ ПРОЦЕДУРА ДИАГНОСТИКИ

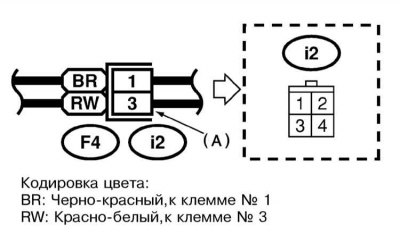

• Код цвета провода, который содержит две буквы (или три
буквы в случае Br или Lg), указывает стандартный цвет (базо-
вый цвет покрытия провода) первой буквой и полоску марки-
ровки—второй буквой.
• В таблице указано номинальное сечение и допустимый ток
для проводов.
ОСТОРОЖНО:
При замене или ремонте провода следите за тем, чтобы
использовать провод такого же типа и размера, что и у
изначально установленного провода.
ПРИМЕЧАНИЕ:
• Допустимый ток в таблице указывает приемлемую силу тока
для каждого провода при окружающей температуре 40°C (104°F).
• Допустимый ток меняется вместе с изменением окружаю-
щей температуры. Также он меняется в случае использова-
ния пучка, состоящего из более чем двух проводов.
• Каждый узел напрямую заземлен на корпус или не напря-
мую—через клемму заземления проводки. Для различения
двух систем заземления в диаграммах проводки используют-
ся разные символы.
• Указанные в диаграмме проводки точки заземления отно-
сятся к следующему:
ПРИМЕЧАНИЕ:
Все пучки проводки имеют точку заземления, которая должна
быть надежно подсоединена.
• Реле классифицируются как обычно открытые или обычно
закрытые. Обычно закрытые реле имеют один или более кон-
тактов.
Обозначения цветов изоляции электропроводки и контактных разъемов
Прежде чем приступать к диагностике отказа какого-либо из контуров, проверьте состояние защищающих его предохранителей и прерывателей цепи (если таковые предусмотрены). Удостоверьтесь в полноте заряда батареи и проверьте качество контактных соединений проводов, подсоединенных к ее полюсным клеммам (см. Главу Текущее обслуживание).
При поиске отказа конкретного контура в первую очередь также проверяйте качество контактных соединений его электропроводки. При рассоединении электрических разъемов старайтесь тянуть только за их корпуса, а ни в коем случае не за жгут проводов.
Обозначения цветов и конструкции изоляции электропроводки*
Принцип обозначения цветов и конструкции электропроводки на схемах электрических соединений показан на иллюстрациях.
L = Синий; В = Черный; Y = Желтый; G = Зеленый; R = Красный; W = Белый; Br = Коричневый; Lg = Светло-зеленый; Gr = Серый; P = Розовый; Or = Оранжевый; Lb = Голубой; V = Фиолетовый; SA = Внутренняя герметизация; SB = Наружная герметизация
Заземление
Любой компонент электрического контура заземлен либо непосредственно на массу кузова (прямое заземление), либо опосредственно через клемму заземления (непрямое заземление). При этом точка зазмеления идентифицируется литерным кодом, помещенным под значком заземления.
Контактные разъемы
Контактные разъемы обозначаются на схемах литерно-цифровым кодом (например, F8), в карбюратором стоящей в начале литерой обозначается принадлежность разъема к соответствующей косе электропроводки.
Расшифровка цветов проводов
B — черный
BV — черный с фиолетовой полосой
Br — коричневый
BrB — коричневый с черной полосой
BrW — коричневый с белой полосой
G — зеленый
GB — зеленый с черной полосой
GR — зеленый с красной полосой
GW — зеленый с белой полосой
Gr — серый
GrB — серый с черной полосой
GrG — серый с зеленой полосой
GrR — серый с красной полосой
GrY — серый с желтой полосой
L — синий
LB — синий с черной полосой
LG — синий с зеленой полосой
LR — синий с красной полосой
LW — синий с белой полосой
LY — синий с желтой полосой
Or — оранжевый
OrB — оранжевый с черной полосой
OrSb — оранжевый с голубой полосой
OrW — оранжевый с белой полосой
P — розовый
PB — розовый с черной полосой
R — красный
RB — красный с черной полосой
RG — красный с зеленой полосой
RW — красный с белой полосой
RY — красный с желтой полосой
Sb — голубой
SbB — голубой с черной полосой
SbG — голубой с зеленой полосой
SbR — голубой с красной полосой
SbW — голубой с белой полосой
SbY — голубой с желтой полосой
V — фиолетовый
VW — фиолетовый с белой полосой
W — белый
WY — белый с желтой полосой
WL — белый с синей полосой
WB — белый с черной полосой
WR — белый с красной полосой
WG — белый с зеленой полосой
WV — белый с фиолетовой полосой
Y — желтый
YB — желтый с черной полосой
YG — желтый с зеленой полосой
YL — желтый с синей полосой
YR — желтый с красной полосой
Схема подключения по цветам проводов на магнитоле
Качественный звук делает поездки на машине в разы приятнее, но перед тем как наслаждаться любимой музыкой, необходимо правильно подключить магнитолу. Данная процедура не является очень сложной, но в связи с тем, что каждый производитель автомобилей и магнитол использует свои разъемы, могут возникнуть некоторые трудности с установкой. На помощь придет подключение магнитолы по цвету проводов.
ISO разьем
Меры предосторожности
Нужно понимать, что неправильное подключение автомагнитолы может привести к неприятным последствиям:
Чтобы не тратить свое время, можно воспользоваться услугами автомастерской, однако при этом нужно быть готовым потратить определенную сумму, которую выставит сервис за подключение. К тому же стоит учитывать, что стоимость подключения автомагнитолы на иномарке (к примеру, Тойоте) будет выше. Учитывается и марка автомагнитолы. Так, магнитола Пионер (являющаяся самой распространенной и любимой у автомобилистов) будет стоить дешевле, чем магнитола Сони или Кенвуд.
Но если у автолюбителя есть желание разобраться в устройстве, возможность потратить пару часов и, что не менее важно, желание сэкономить приличную сумму денег, то далее в статье будет подробно описано, как подключить автомагнитолу по цветам проводов.
Варианты устройства автомагнитолы
Все магнитолы производятся по стандартам той фирмы, которой они принадлежат. Вышеупомянутые Пионер, Кенвуд и Сони производятся в соответствии со стандартами своих компаний. Однако каждая из них имеет стандартный ISO-переходник. Аналогично на каждой машине имеется стандартный штекер под этот переходник.
Исходя из этого, может возникнуть одна из трех ситуаций:
Третий вариант является самым проблемным, и поэтому далее нужно рассмотреть именно его.
Обозначение проводов по цветам
Для работы правильного подключения в обязательном порядке нужно знать цвета проводов и их обозначение. Схема проводов магнитолы по цветам представлена на фото. На всех авто и магнитолах (Пионер, Сони и Кенвуд и других) принято определенным цветом обозначать принадлежность провода. Стоит отметить, что провода магнитолы по цветам различаются и по наличию или отсутствию полоски. Так, все провода, имеющие полосу, являются минусом, а без полосы – плюсом.
Подключение автомагнитолы
При подключении магнитолы нужно строго соответствовать схеме. Для питания автомагнитолы нужно подключить желтый провод к плюсу аккумулятора. Черный провод выводится на массу, это заземление. Красный провод запитывается от замка зажигания. В идеале его нужно подключить так, чтобы он запитывался только тогда, когда ключ в положении АСС.
Поскольку сложности установки возникают именно при отсутствии ISO-переходника, то все провода должны быть зачищены и после заизолированы. Идеально подойдут многожильные медные провода с силиконовой изоляцией. По окончании прокладки проводов их можно объединить в стандартный переходник, но можно и заизолировать их с проводами магнитолы. Главное, чтобы цвет проводов магнитолы и автомобиля соответствовал друг другу.
Существует несколько других нежелательных вариантов подключения автомагнитолы к автомобилю. Большинство автомобилистов, не желая возиться с подключением желтого провода к аккумулятору, подключают его вместе с красным к замку зажигания. Это лишает магнитолу большей мощности и не позволяет получить качественный и мощный звук. Аналогично происходит при запитывании магнитолы от прикуривателя.
Бывает так, что подключение желтого и красного провода осуществляется на аккумулятор. Достоинства этого подключения заключаются в том, что магнитола постоянно находится в режиме ожидания и готова к работе. Однако такой способ быстро его сажает. Поэтому стоит задуматься, что важнее: независимая от замка зажигания работа магнитолы или долговременная работа аккумулятора?
Подключение колонок
Цвета проводов колонки магнитолы уже были описаны выше. Поэтому в соответствии с ними можно спокойно подключить любые колонки.
Сегодня почти все автомагнитолы ориентированы на 4 динамика: два спереди и два сзади. Стоит отметить, что мощная аудиосистема имеет вывод плюса и минуса к каждой колонке. Слабая же аудиосистема имеет вывод только плюса. Поэтому минус от колонки выводится на общую массу. Для получения более качественного звучания лучше всего соблюсти плюс и минус контактов.
Если после установки возникает некачественное звучание, существует простой и эффективный способ правильности подключения. Нужно перевести звук на передние колонки, после перевести звучание на одну колонку, к примеру, левую. Включить музыку на полную громкость до появления хрипов или искажений. После этого перевести звук на 2 передние колонки.
Если звук стал громче и остался качественным, то подключение осуществлено верно. Если изменений в громкости не произошло, или появились искажения, то нужно проверить, правильно ли подключены плюс и минус.
Как видно, подключение автомагнитолы по цвету проводов не является сложным и при внимательном подходе займет не более 2-3 часов.
Я один раз перепутал провода когда подключал колонки. Не знаю как так вышло, скорее всего просто невнимательность. В результате колонки работали в противофазе и глушили друг друга, от чего звук сильно портился.
У меня в машине левый динамик от магнитолы сильно хрипит. Может быть это из-за того, что я неправильно подключил саму магнитолу? Я не уверен в правильности ее подключения, так как занимался этим, впервые, и мог что-нибудь напутать.
Ох и головоломка — эти провода. Лет 6 назад покупал Пионер у знакомого с торчащими проводами. Он уверил меня, что я быстро разберусь и все нормально подключится. Целый день мурыжился, но в итоге сделал. Сейчас бы на такой эксперимент не пошел бы.
Подскажите,почему у меня при включеии габаритов выключается автомагитола?
Просадка большая. Попробуй толще провод на «+» кинуть или в магнитоле поставить мощнее конденсатор (большей емкости).
Подключал магнитолу впервые в Тойоте Королла 1988 года. Магнитола была Pioner DEH-X3500UI. В машине провода были старого образца, нужно было покупать переходник и к нему паять провода от машины, проблема была в машине то что провода небыли по цвету, не как по инструкции, там были розовые, синие и все сплошные цвета. Нашел старый мануал в сети и нашел какой провод за то отвечает, все припаял, подключил магнитолу и все заработало, опыта в подключении не было вообще, так как была первая машина и первая купленная магнитола, как говорится глаза боятся — руки делают!
Сколько ампер предохранитель в магнитоле FUSIOL
Обычно стоят либо 10 либо 15.ампер
Цветовая маркировка проводки авто
Всем привет)
В связи с поступающими вопросами поделюсь стандартными обозначениями цветовой маркировки проводов в электросхемах американских автомобилей:
BK — Black — чёрный
BL — Blue — голубой (синий)
BR — Brown — коричневый
GY — Gray — серый
G — Green — зелёный
LT. G — Light Green — светло-зеленый
R — Red — красный
V — Violet — фиолетовый
W — White — белый
Y — Yellow — жёлтый
Детализация по группам цветов:
B — чёрный
BV — чёрный с фиолетовой полосой
Br — коричневый
BrB — коричневый с чёрной полосой
BrW — коричневый с белой полосой
G — зелёный
GB — зелёный с черной полосой
GR — зелёный с красной полосой
GW — зелёный с белой полосой
Gr — серый
GrB — серый с чёрной полосой
GrG — серый с зелёной полосой
GrR — серый с красной полосой
GrY — серый с жёлтой полосой
L — синий
LB — синий с чёрной полосой
LG — синий с зелёной полосой
LR — синий с красной полосой
LW — синий с белой полосой
LY — синий с жёлтой полосой
Or — оранжевый
OrB — оранжевый с чёрной полосой
OrSb — оранжевый с голубой полосой
OrW — оранжевый с белой полосой
P — розовый
PB — розовый с чёрной полосой
R — красный
RB — красный с чёрной полосой
RG — красный с зелёной полосой
RW — красный с белой полосой
RY — красный с жёлтой полосой
Sb — голубой
SbB — голубой с чёрной полосой
SbG — голубой с зелёной полосой
SbR — голубой с красной полосой
SbW — голубой с белой полосой
SbY — голубой с жёлтой полосой
V — фиолетовый
VW — фиолетовый с белой полосой
W — белый
WY — белый с жёлтой полосой
WL — белый с синей полосой
WB — белый с чёрной полосой
WR — белый с красной полосой
WG — белый с зелёной полосой
WV — белый с фиолетовой полосой
Y — жёлтый
YB — желтый с чёрной полосой
YG — желтый с зелёной полосой
YL — желтый с синей полосой
YR — желтый с красной полосой
Также встречаются:
BLK — чёрный
BLU — синий
BRN — коричневый
GRN — зелёный
GRY — серый
LT — светлый (оттенок)
NCA — любой
OR или ORG — оранжевый
PNK — розовый
PPL — пурпурный
RED — красный
TAN — золотистый
VIO — фиолетовый
WHT — белый
YEL — жёлтый
Для европейских авто цветовая маркировка обозначается следующим образом:
ws = белый
sw = чёрный
ro = красный
rt = красный
br = коричневый
gn = зелёный
bl = синий
gr = серый
li = лиловый
vi = лиловый
ge = жёлтый
or = оранжевый
rs = розовый.
В (black) чёрный
О (orange) оранжевый
Br (brown) коричневый
Р (pink) розовый
G (green) зелёный
Dg (dark grey) тёмно-серый
YGR — ядовито-зеленый
R (red) красный
Gr (gray) серый
V (violet) Фиолетовый
L (blue) синий
W (white) белый
Lg (light green) Светло-зеленый
Y (yellow) жёлтый
Sb — бесцветный
Tr (transparent) прозрачный.
Также, на электросхемах может быть обозначено где в автомобиле проложен определённый провод/установлено коммутационное реле:
АА — Переднее правое крыло
АВ — Чашка левой стойки
СЕ — Левая передняя часть блока цилиндров
CF — Левая задняя часть блока цилиндров
CG — Левая нижняя часть блока цилиндров
СН — Левая верхняя часть блока цилиндров
DI — Переднее левое крыло
FL — Правая защитная панель
FM — Кронштейн приборной панели
FN — Кронштейн приборной панели
FO — Кронштейн приборной панели
LP — Правая задняя четверть кузова
LQ — Левая задняя четверть кузова
СС — Левая передняя часть блока цилиндров
CD — Левая задняя часть блока цилиндров
СЕ — Левая передняя часть блока цилиндров
CF — Левая задняя часть блока цилиндров
CG — Левая нижняя часть блока цилиндров
СН — Левая верхняя часть блока цилиндров
DI — Переднее левое крыло
EK — Блок цилиндров
FL — Правая защитная панель
FM — Кронштейн приборной панели
FN — Кронштейн приборной
FO — Кронштейн приборной панели
LP — Правая задняя четверть кузова
LQ — Левая задняя четверть кузова
LR — Левая задняя четверть кузова
LS — Нижняя задняя панель
ОТ — Задняя дверь
PU — Правая задняя четверть кузова.
Надеюсь кому то поможет данная информация.
Всем удачи, и лёгкости чтения электрических схем 👋
