Обзор навигации Discover Media
Сегодня после долгого перерыва прокатился на Гольфе. До этого ездил на Камри больше недели. Повод был, забрать для Гольфа карту России у дилера, которую мне любезно заказали в подарок. Даже назову этого дилера, такой уж он хороший — Фольксваген Лахта, менеджер Руслан.
Так вот, на Камри я делал шумку дверей, после этого музыка там заиграла получше. Но когда включил те же композиции на Гольфе, оказалось это небо и земля — настолько всё лучше в VW. Диапазон воспроизводимых частот гораздо выше, звук чище. И это на штатной музыке, 8 динамиков.

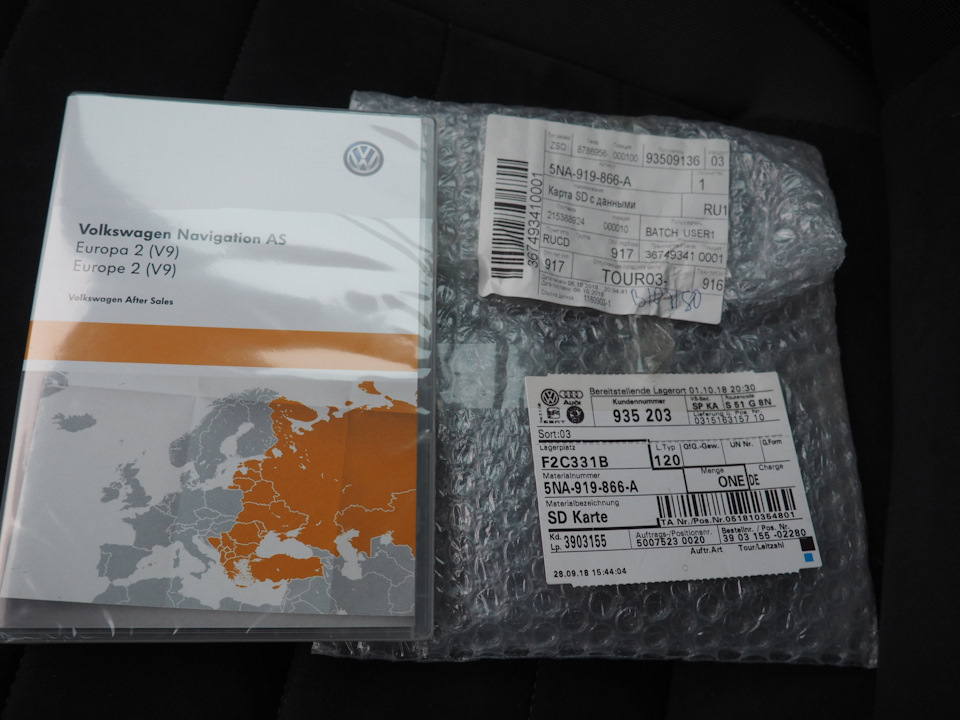

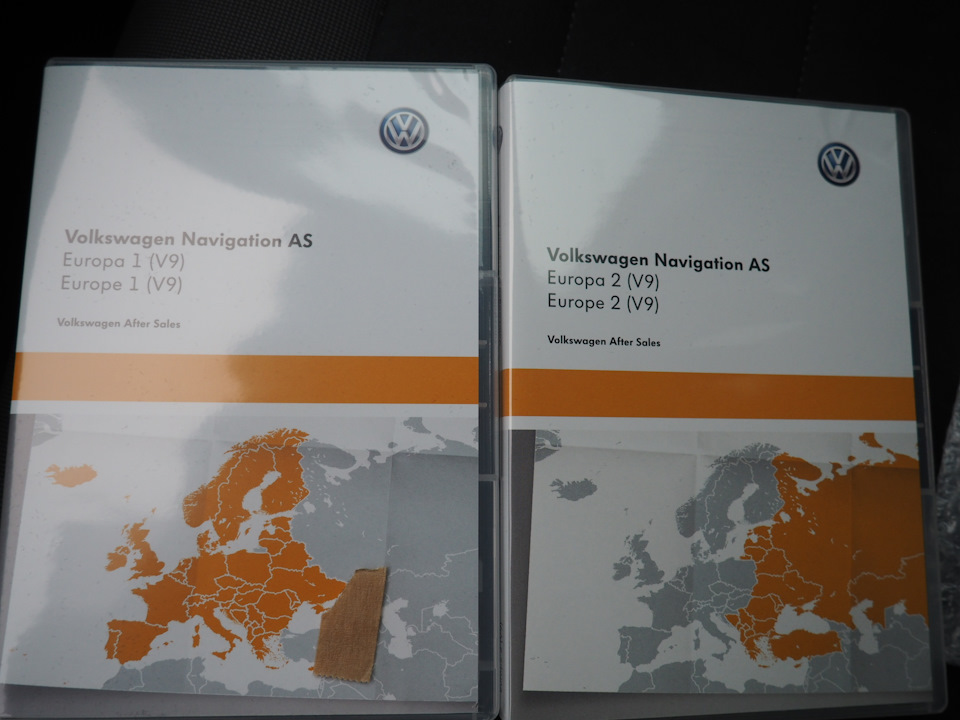

Передали мне карту:

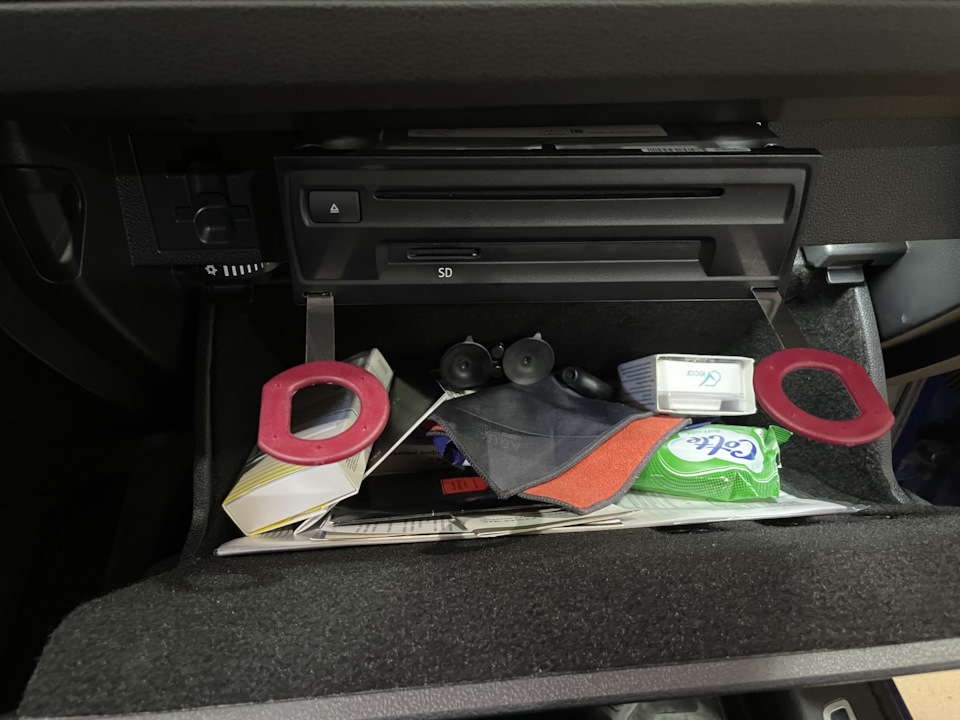

Новый диск (на самом деле SD-карта) называется Europe 2 (видимо, Европа сорт 2). На нём Россия и другие страны (Украина, Болгария, Албания…), которые находятся географически в Европе. Получается, старую карточку Europe 1 тоже надо сохранить для поездок в настоящую Европу.

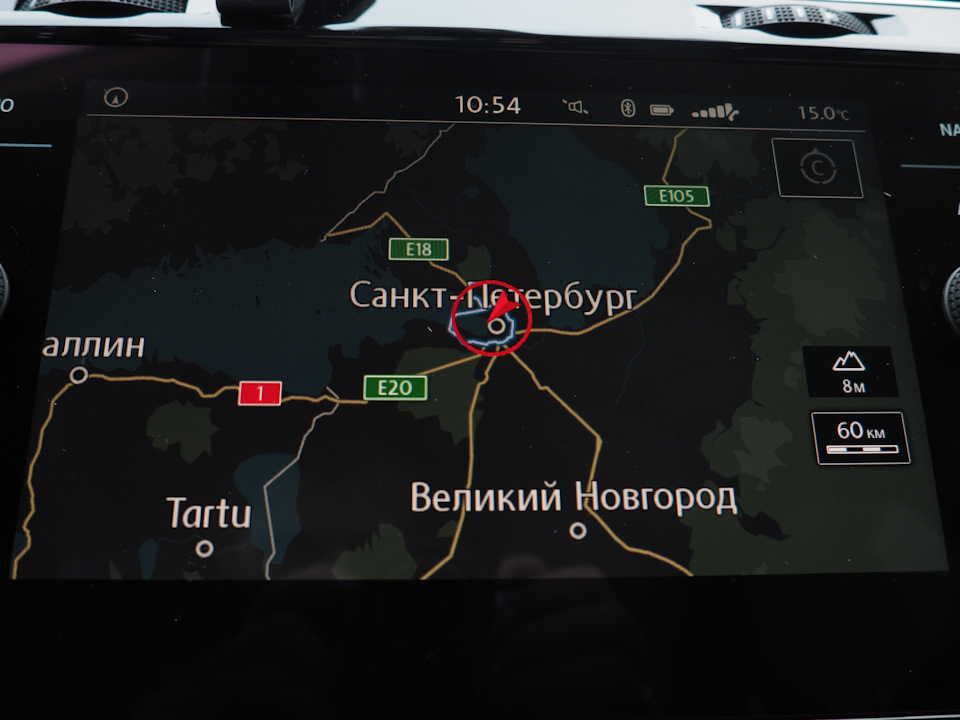

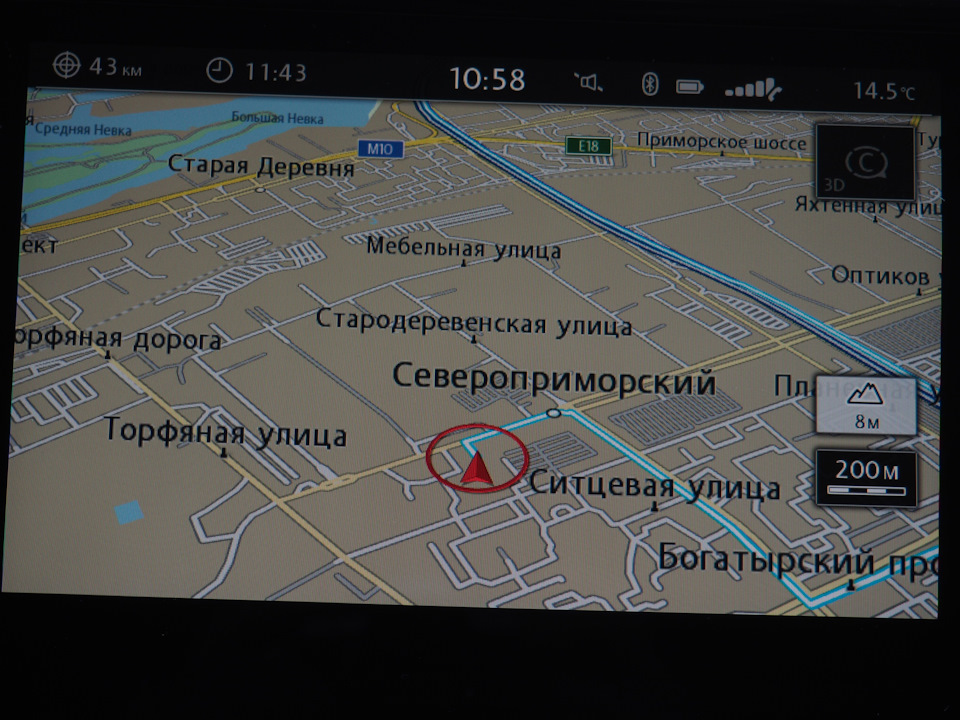

При первом запуске я увидел, что нахожусь в Санкт-Петербурге, это соответствовало действительности. Масштаб можно регулировать правой крутилкой. Также, можно нажать на линейку масштаба и выбрать автоматический масштаб, который будет меняться в зависимости от скорости (действительно, удобный режим).
При приближении руки к экрану появляется нижнее меню с основными функциями:

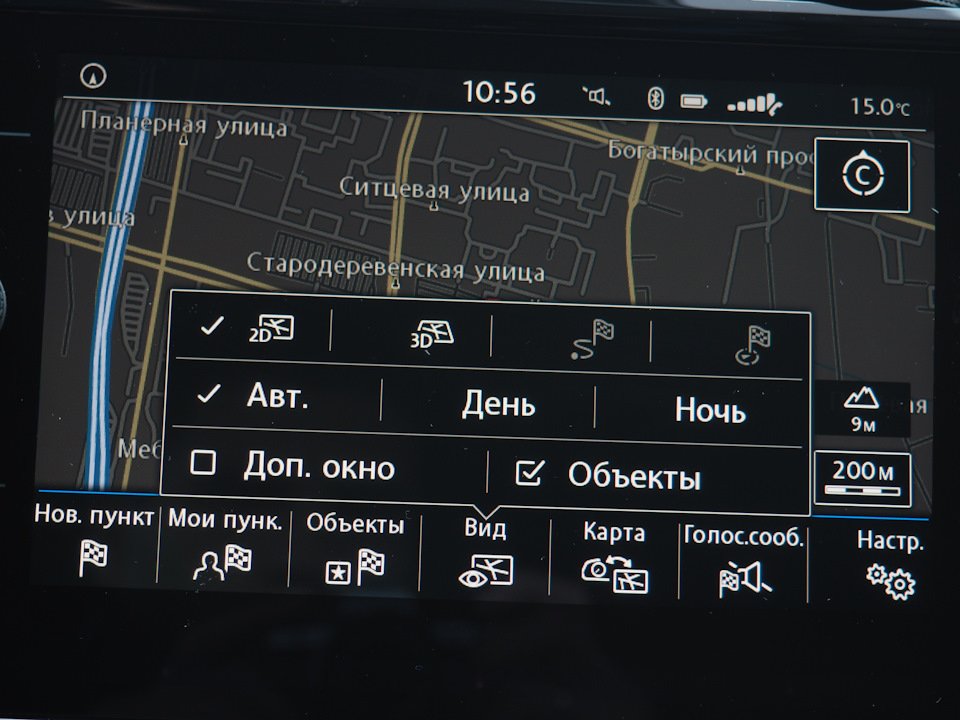

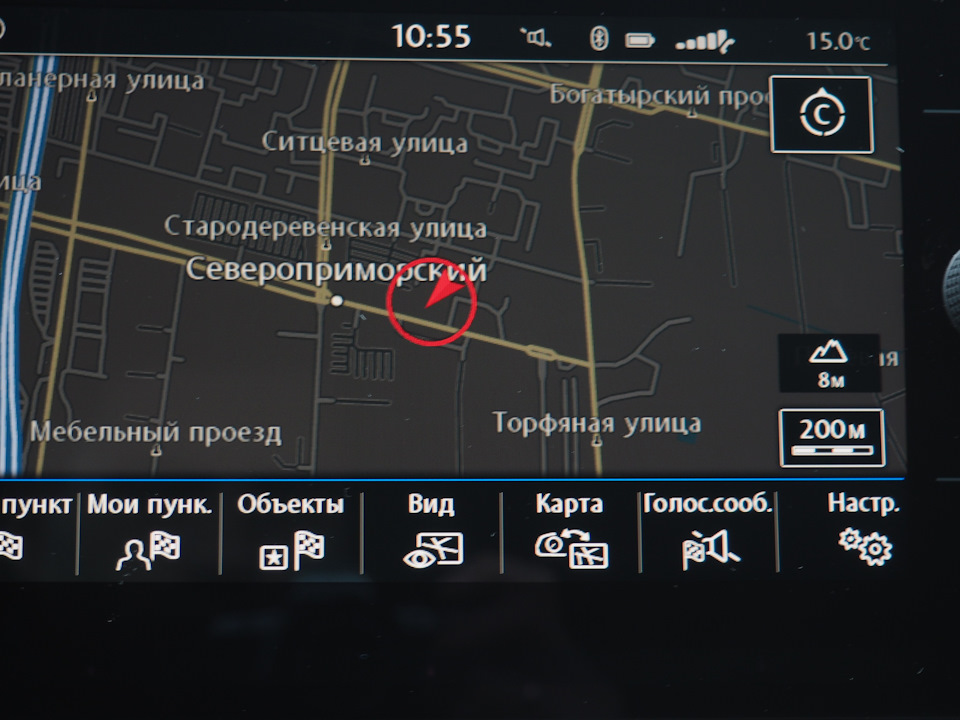

Можно выбрать вид. День или ночь меняет цвет карты, в режиме авто всё меняется по датчику света вместе с включением ближнего света фар. Также, можно выбрать 2D или 3D вид карты.

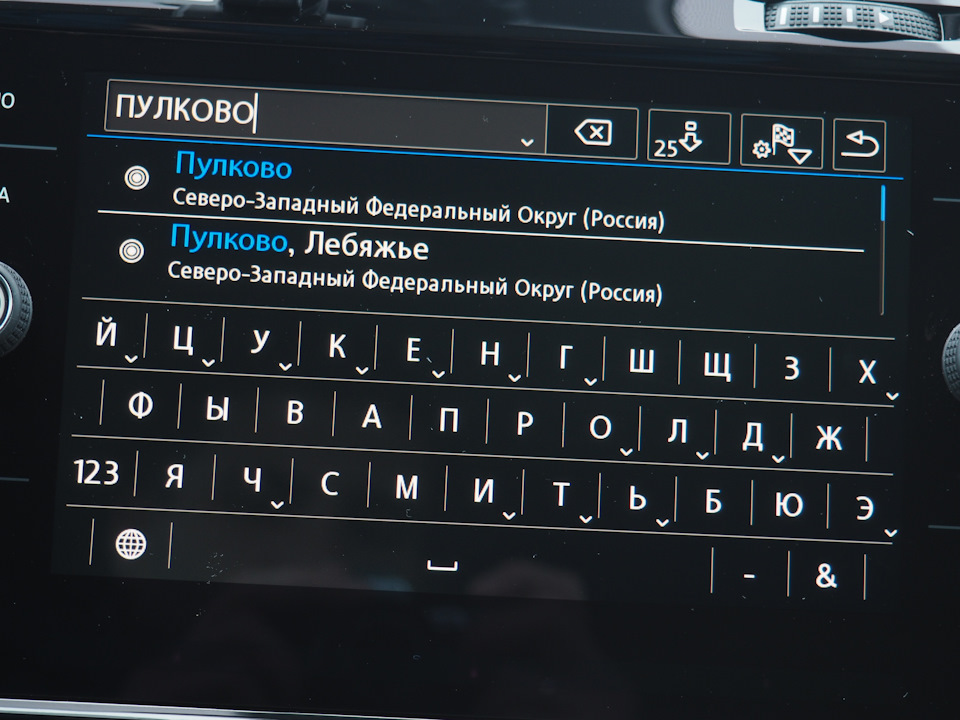

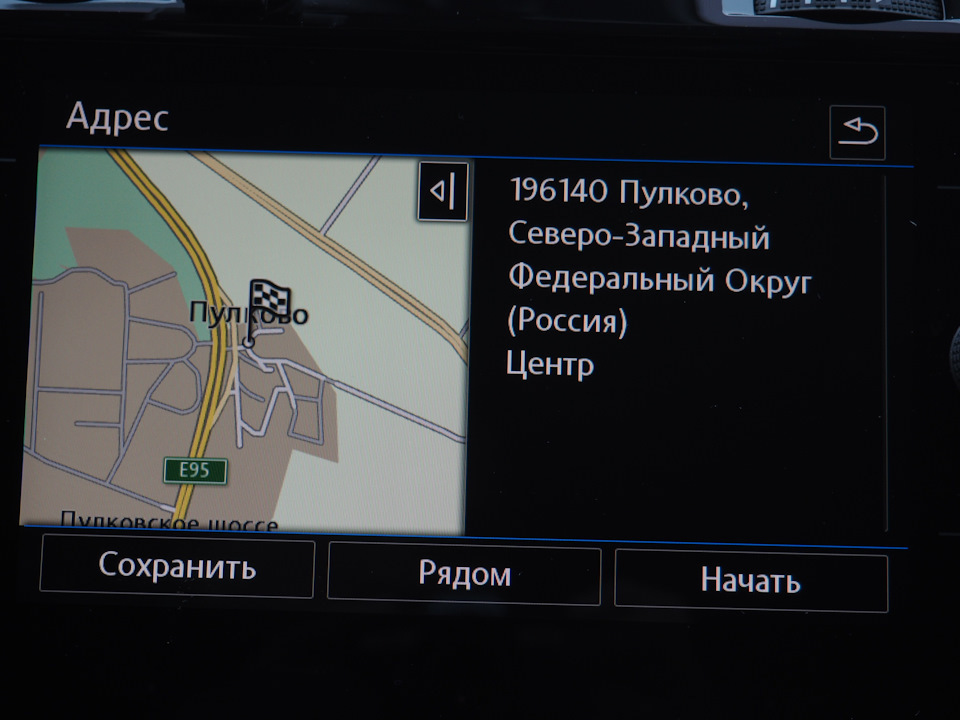

Для того чтобы задать конечную точку маршрута, выбираем «Нов. пункт». Эта же кнопка используется для добавления промежуточной точки маршрута:

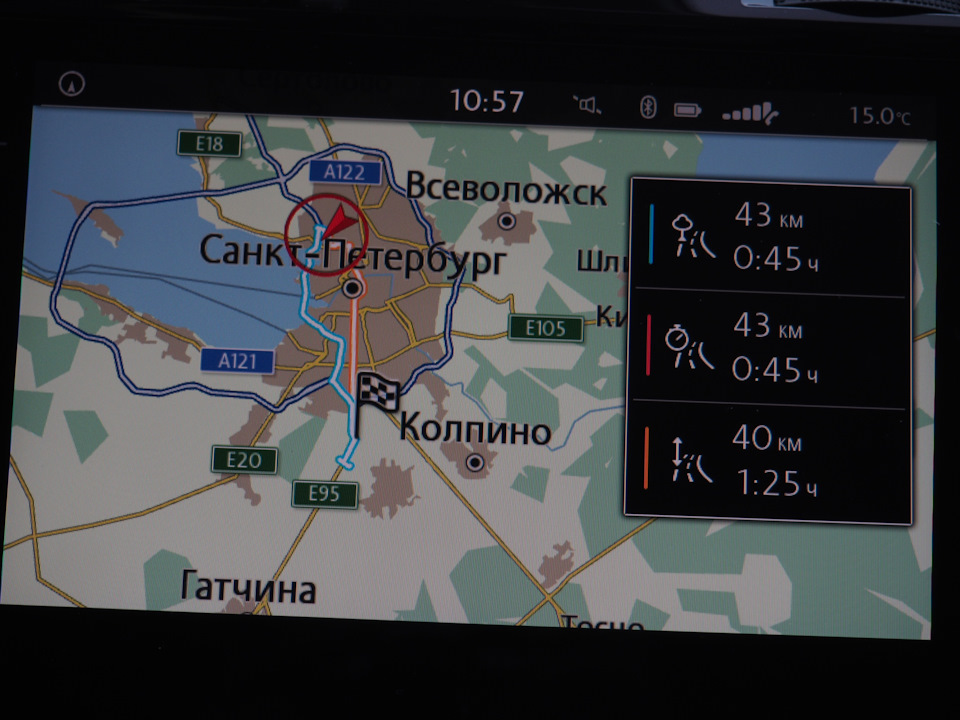

После выбора маршрута он рисуется линией на карте.

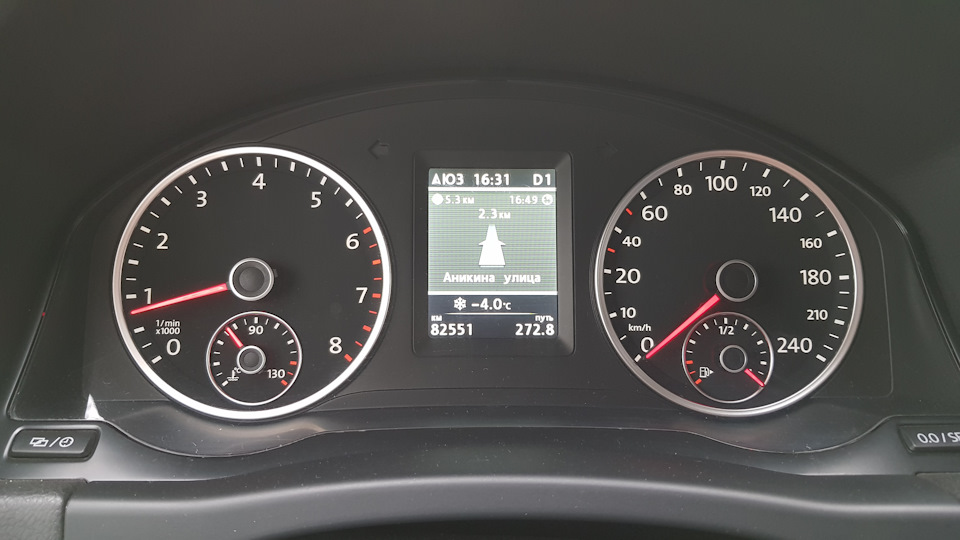

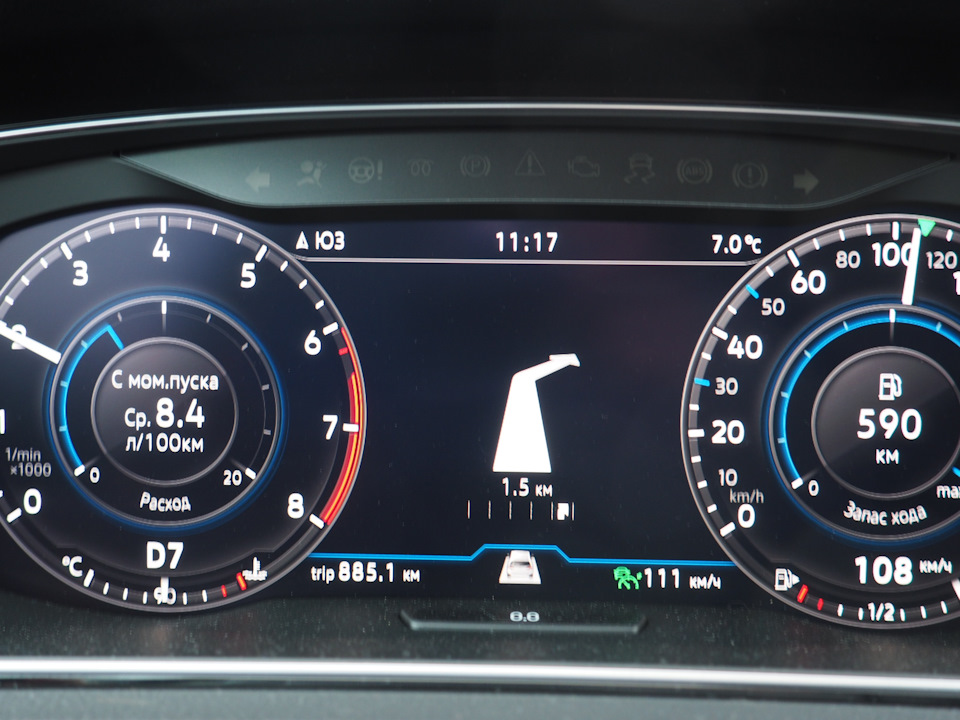

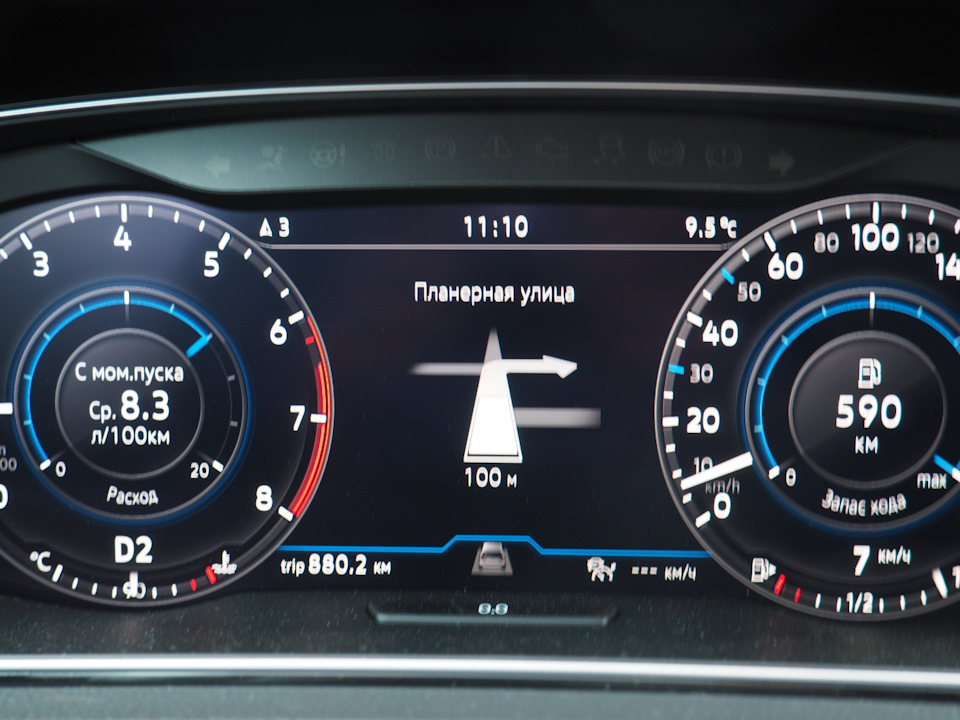

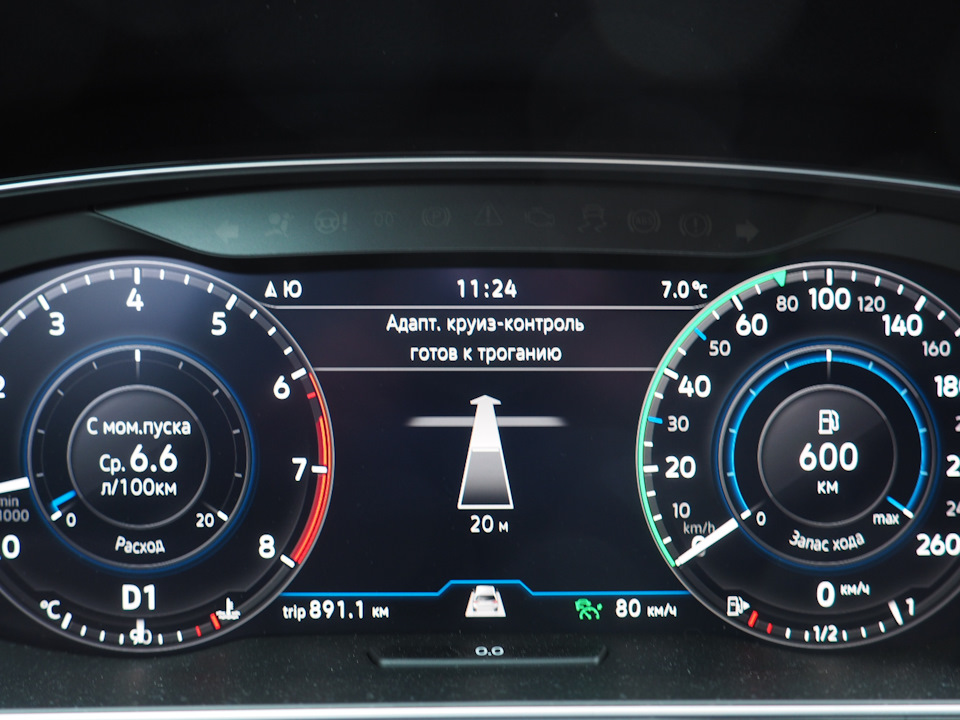

А на приборной панели будет подсказки по ближайшим поворотам и выборе полосы. Также, это всё дублируется голосовыми подсказками. Например, «через 100 метров поверните на улицу Шевченко». Очень удобно что произносится название улицы и можно сверяться по указателям. А на приборке выводится актуальное расстояние до поворота и заполненный прямоугольник, который опустошается при приближении к повороту — очень удобно для восприятия.

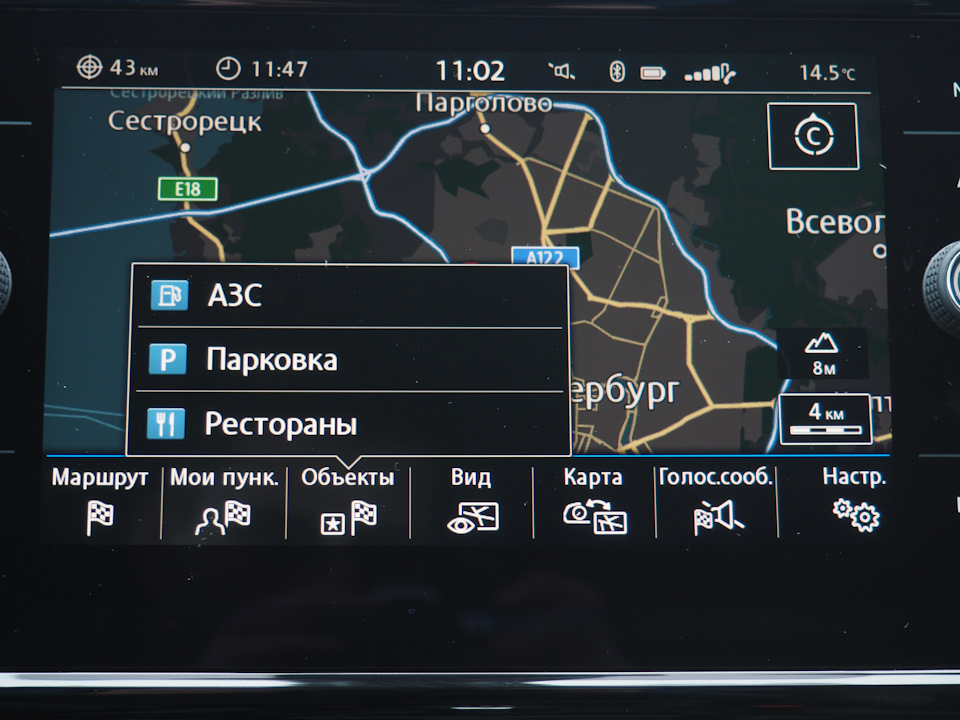

Продолжая обзор функций, могу отметить кнопку «Объекты». Там можно выбрать самые актуальные для путешественника объекты, чтобы они были выведены на карту. Например, в другом городе (особенно заграницей) часто очень актуально узнать где ближайшая парковка или АЗС.

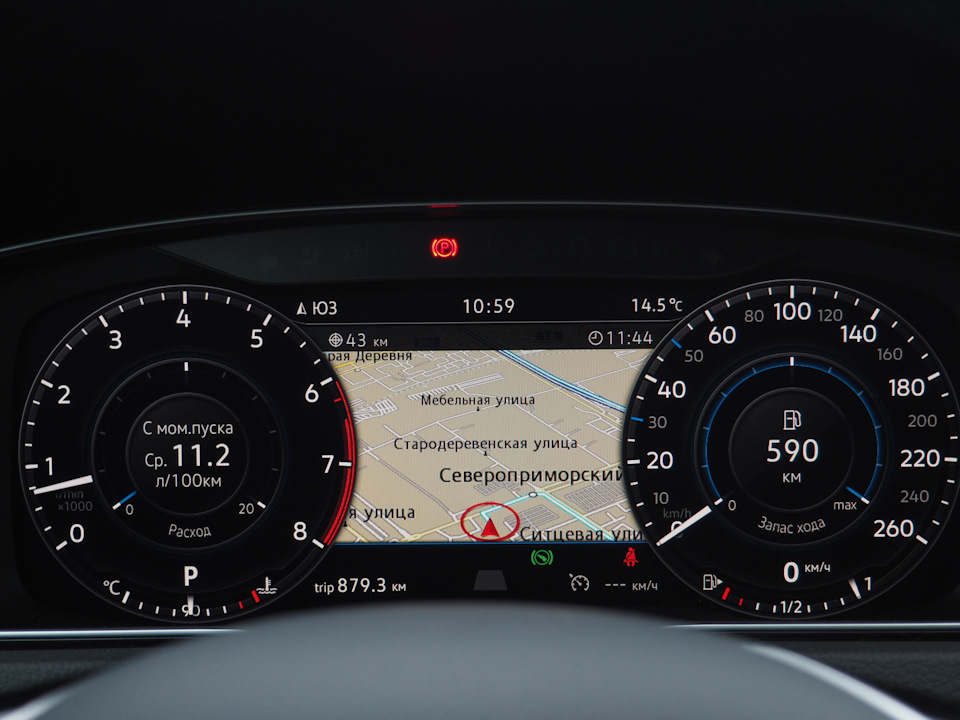

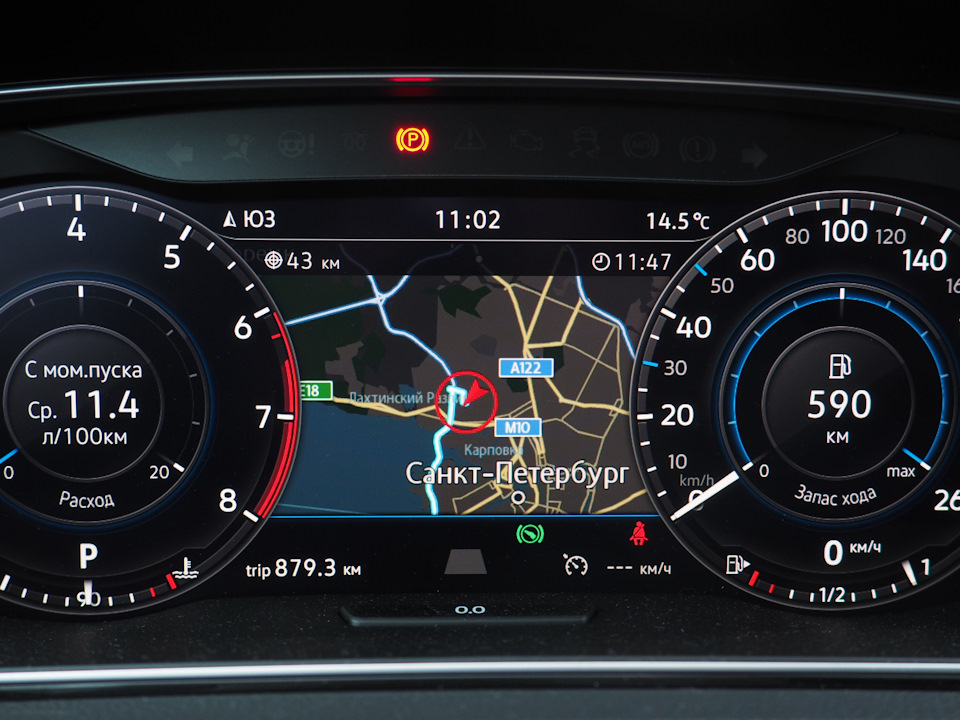

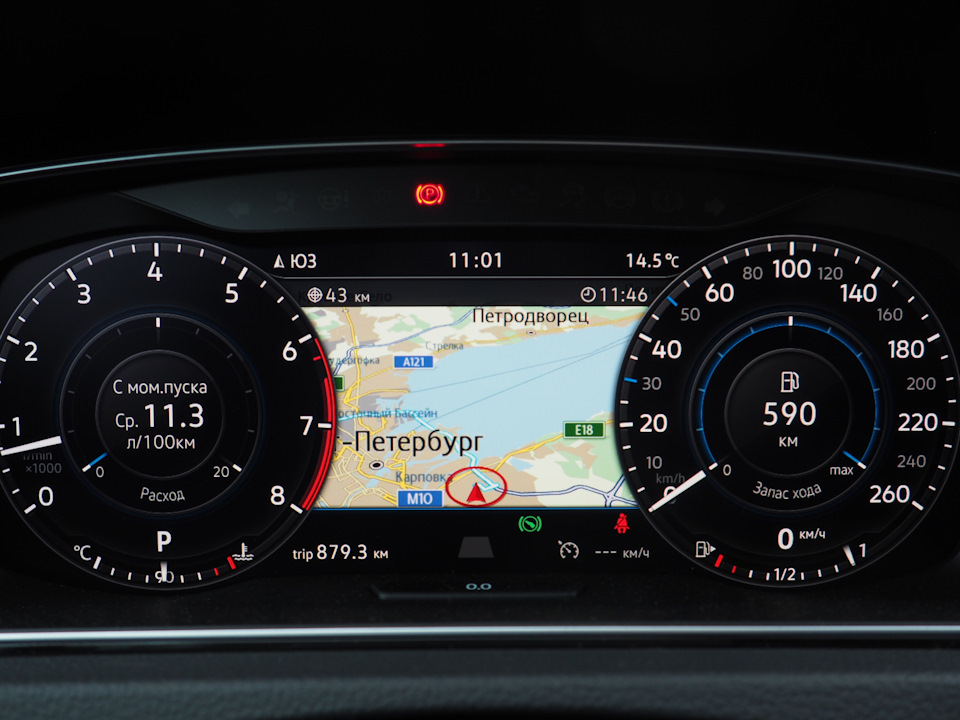

Кнопка «Вид» переключает вывод карты на приборную панель. Выглядит красиво, но, к сожалению, приборы в этот момент не ставятся меньше как на Ауди, чтобы увеличить пространство для карты. Масштаб карты меняется кнопками на руле.
В целом навигация мне понравилась, сделано по уму и для людей, как и всё в этой машине. Респект инженерам.
Заодно, разобрался как сделать чтобы правое зеркало заднего вида опускалось при включении заднего хода. Эта функция активируется нажатием кнопки (А) в кружочке на мониторе при работе парктроников.
Установка и настройка блока Discover Media
Всем привет!

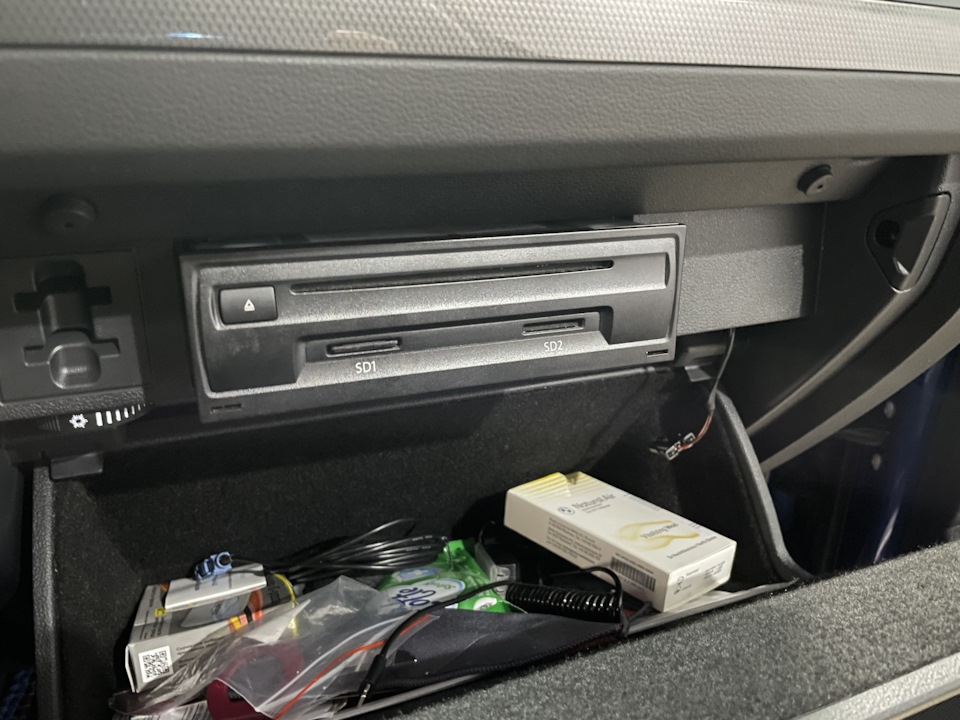

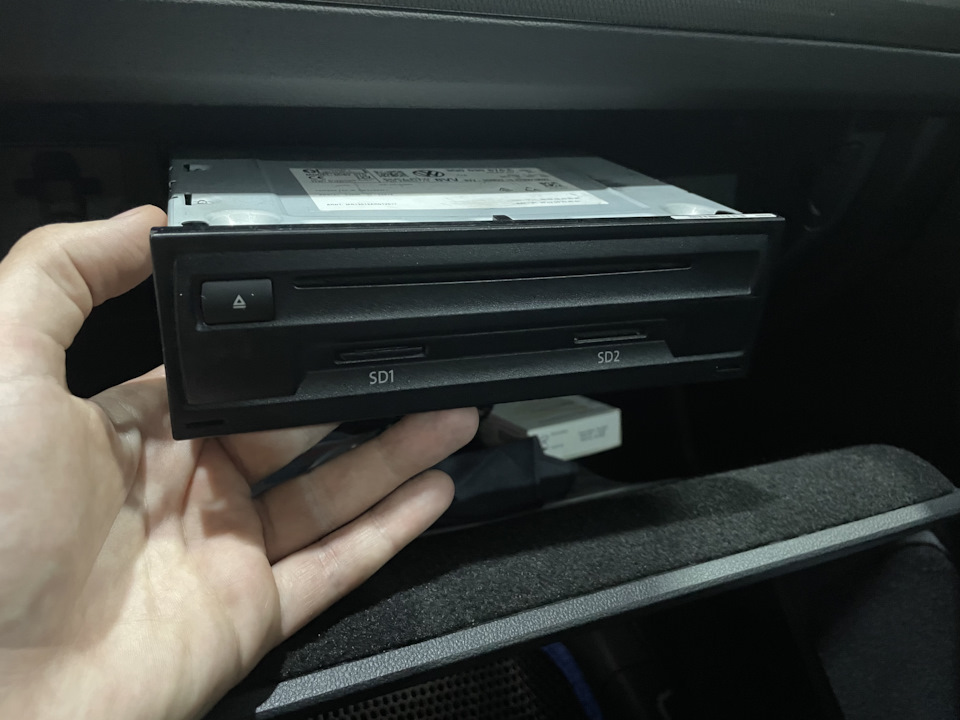

Наконец-то удалось реализовать задумку, которая терзала с самой покупки. Хотелось реализовать полный функционал цифровой приборки, вывести на нее навигацию. На экран ГУ вывожу ЯНавигатор с Mirrolink, поэтому Discover pro особо не рассматривал. Начал мониторить рынок, в итоге нам подходят 2 ревизии магнитол с оптикой: 3q0035864c и 3q0035874c. Отличаются поддержкой DAB-радио (во второй) — однако в РФ оно пока не поддерживается, надеюсь пока. В на польских разборках была найдена магнитола 3q0035874c. Томительное ожидание и вот

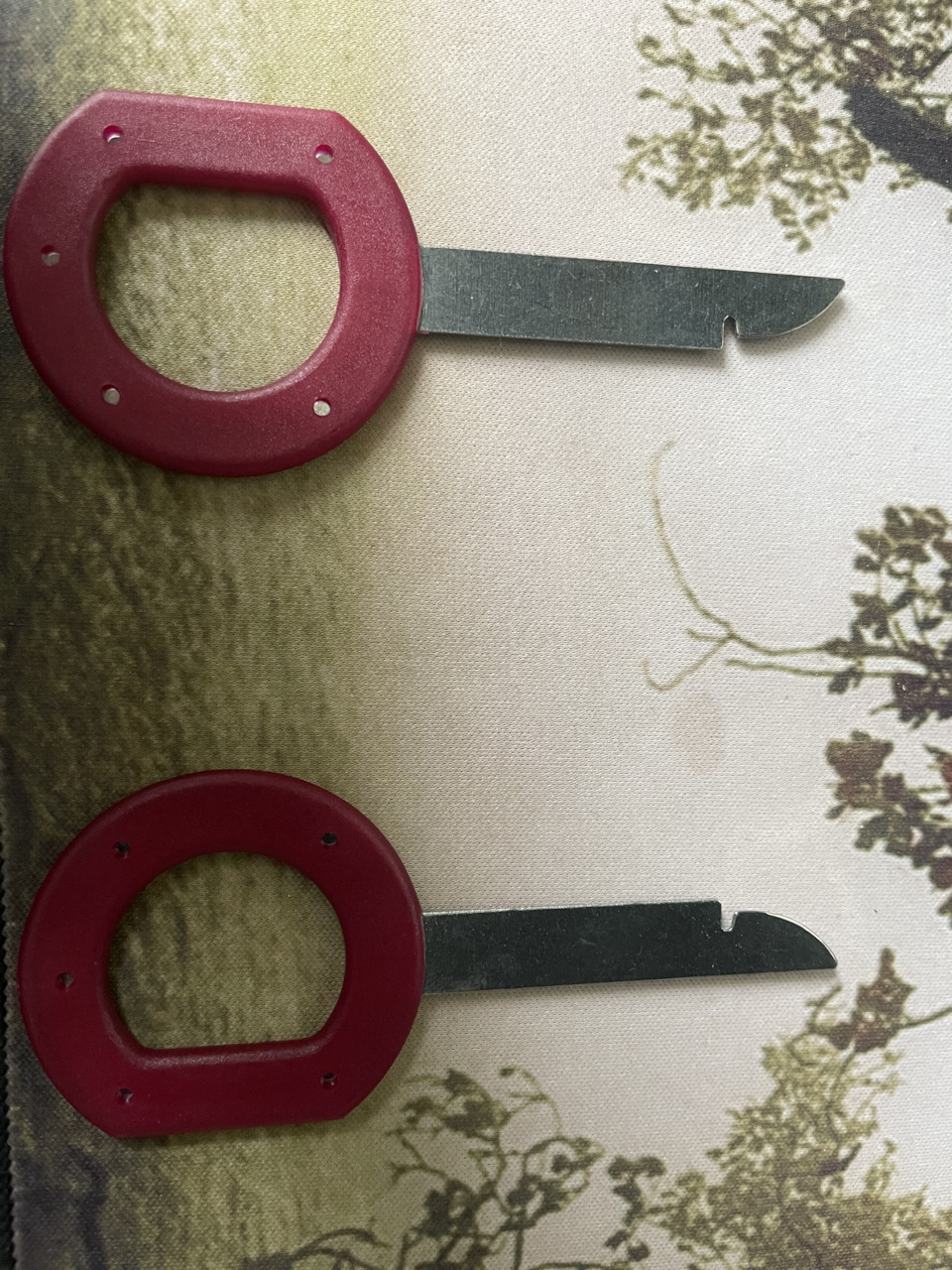

Для изъятия магнитолы заказал спец съемники, пришли в количестве 4шт, так что если погнете, будет запас. Справились на ура, блок достается за считанные секунды.

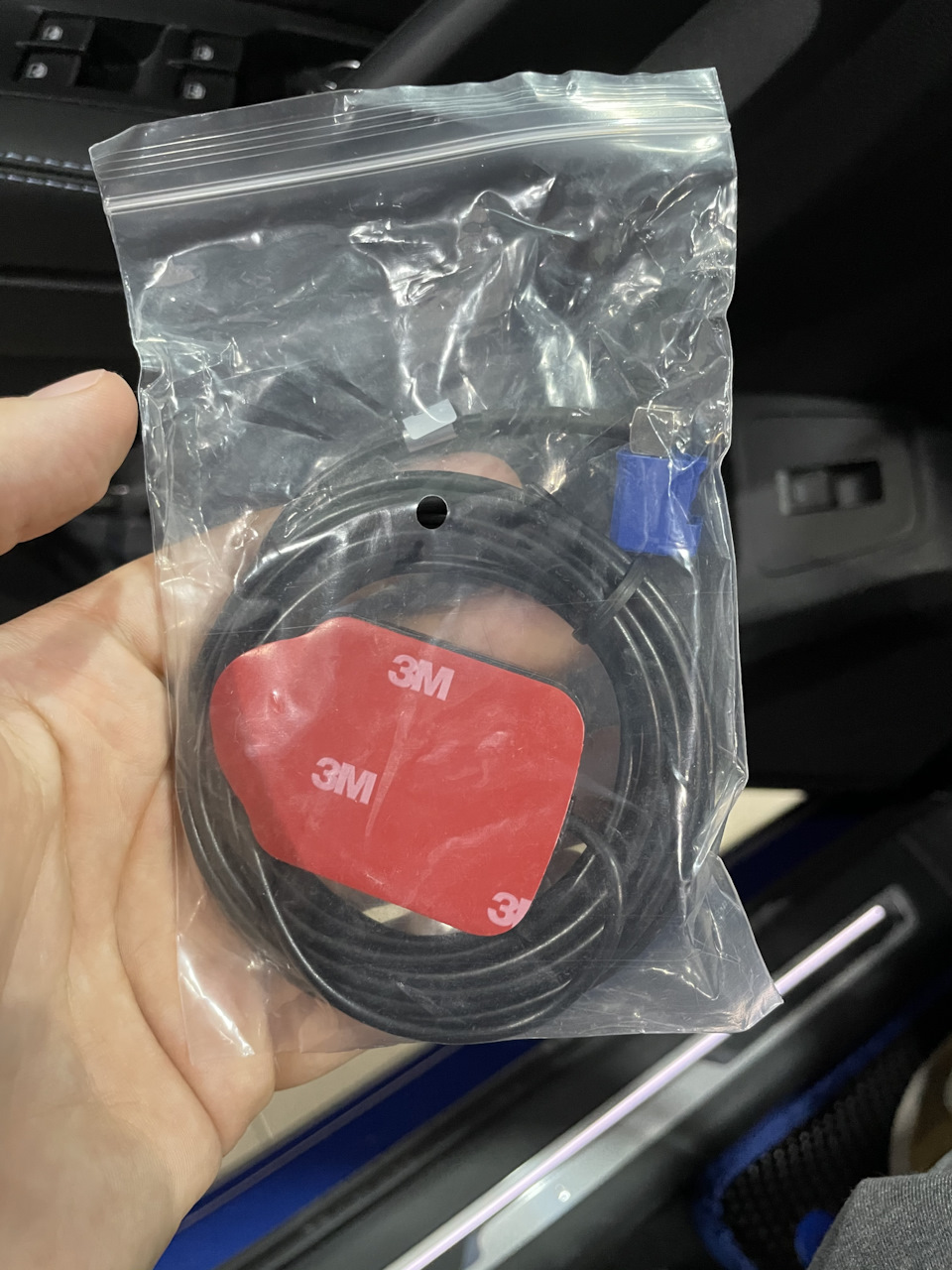

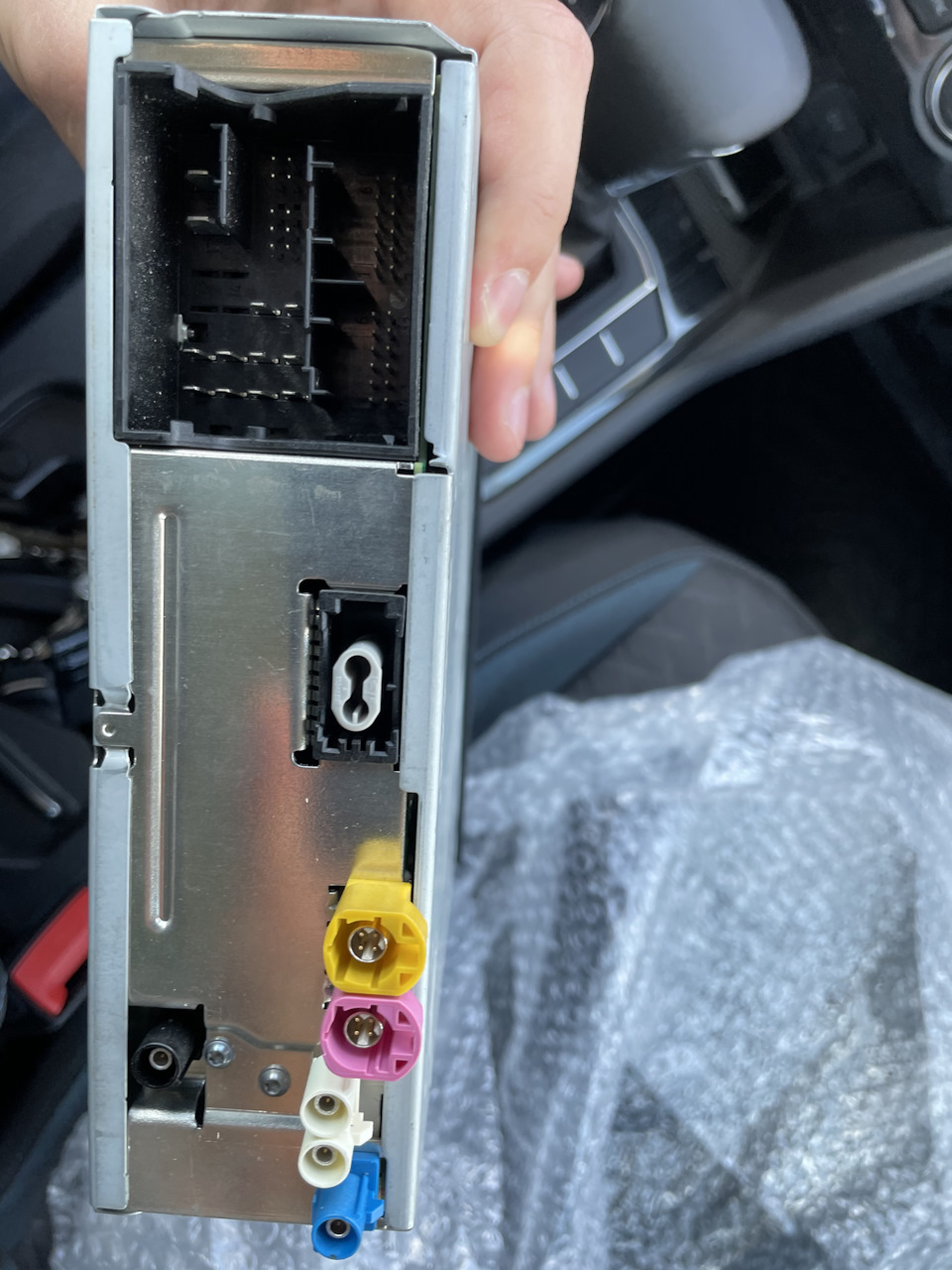

Также решил заказать у prostomne gps антенну с угловой FAKRA плюс она не выдает ошибку по обрыву цепи как почти все китайские( в итоге так и получилось).
[VO]_Dashboard_Display_Configuration:
[LO]_navigation_map_transmission_mode: [VO]_MOST_streaming
[LO]_navigation_map_compression_mode: [VO]_H264
[LO]_navigation_map_resolution: [VO]_resolution_3
Для активации навигации с Глонасс:
[VN]_Navigation_GNSS_Receiver_Setting:
[LN]_default_hw_reception: [VN]_not_activated
[LN]_gps: [VN]_not_activated
[LN]_galileo: [VN]_not_activated
[LN]_glonass: [VN]_not_activated
[LN]_compass: [VN]_not_activated
[LO]_external_gps_1: [VN]_activated
[LO]_external_gps_2: [VN]_not_activated
С GPS:
[VN]_Navigation_GNSS_Receiver_Setting:
[LN]_default_hw_reception: [VN]_not_activated
[LN]_gps: [VN]_activated
[LN]_galileo: [VN] activated
[LN]_glonass: [VN]_not_activated
[LN]_compass: [VN]_not_activated
[LO]_external_gps_1: [VN]_not_activated
[LO]_external_gps_2: [VN]_not_activated
Также надо закодировать
в 75
[LN]_GPS: [VO]_internal_GPS_output_on_CAN
[LN]_Navigation_Type: [VO]_Type_2
[VN]_Gnss_data_rate:
[LO]_Data Rate: 5 [UN]_Hz
Byte05:
1011 0110 ($B6)
в 17
[LN]_navigation_compass: [VN]_yes
Для активации знаков на приборке с камеры, а на ГУ — из базы навигации ставим:
в 5f
[VO]_Car_Function_List_BAP_Gen2:
LO]_traffic_sign_recognition_0x21: [VN]_activated
[LO]_traffic_sign_recognition_0x21_msg_bus: [VN]_CAN_Extended
[VO]_Car_Function_Adaptations_Gen2:
[LO]_menu_display_road_sign_identification: [VN]_activated
[LO]_menu_display_road_sign_identification_over_threshold_high: [VN]_activated
в A5
[VN]_Road_sign_recognition_fusion_mode:
[LN]_Road_sign_recognition_fusion_mode: [VN]_Road_Sign_Detection
Блок 17 — входим в раздел Кодирование и выбираем «длинное кодирование» — в байте 5 — 2 бит ставим значение 1 — нажимаем «Сохранить»
а затем выключаем в адаптациях 5f
Блок 5F (мультимедия) > Адаптация
> Car_Function_List_BAP_Gen2
>> traffic_sign_recognition_0x21: deactivated
[Применить]
> Car_Function_Adaptations_Gen2
>> menu_display_road_sign_identification: deactivated;
>> menu_display_road_sign_identification_over_threshold_high: deactivated.
[Применить]
И активируем в кодировке
Блок 5F (мультимедия) > Кодирование [LO]_byte_24_vza: [VN]_active
> byte_24_vza: активировать

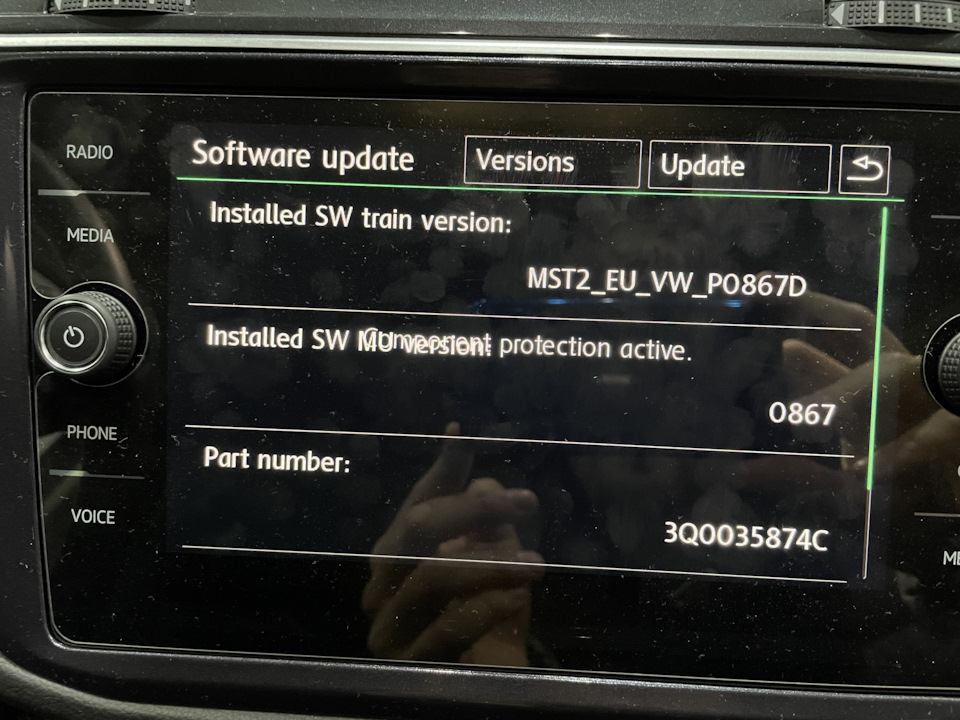

Однако этого недостаточно, ведь после снятия защиты, свапы активируются в соответствии с заводскими, поэтому навигация пока не заработала. Поэтому раскрываем весь функционал. Кто еще не видел, может ознакомиться с мануалами
В итоге получаем следующую картину в свапах
Мелкий обзор DISCOVER MEDIA 🙂
Теперь о функционале. DM каждый день удивляет новыми фишками.

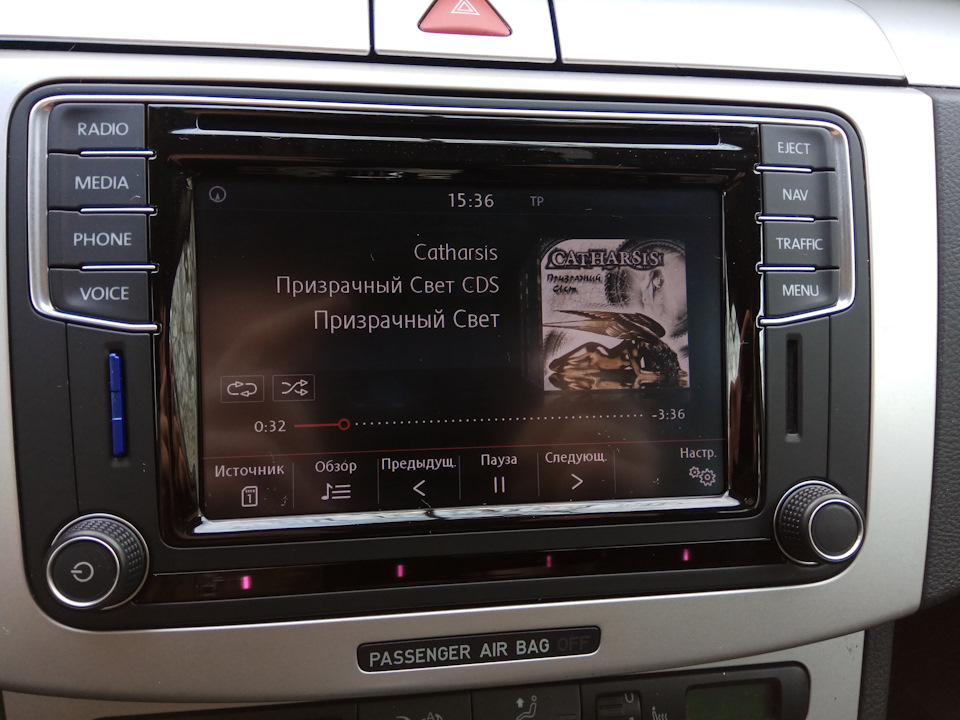

Пробегусь по кнопкам:

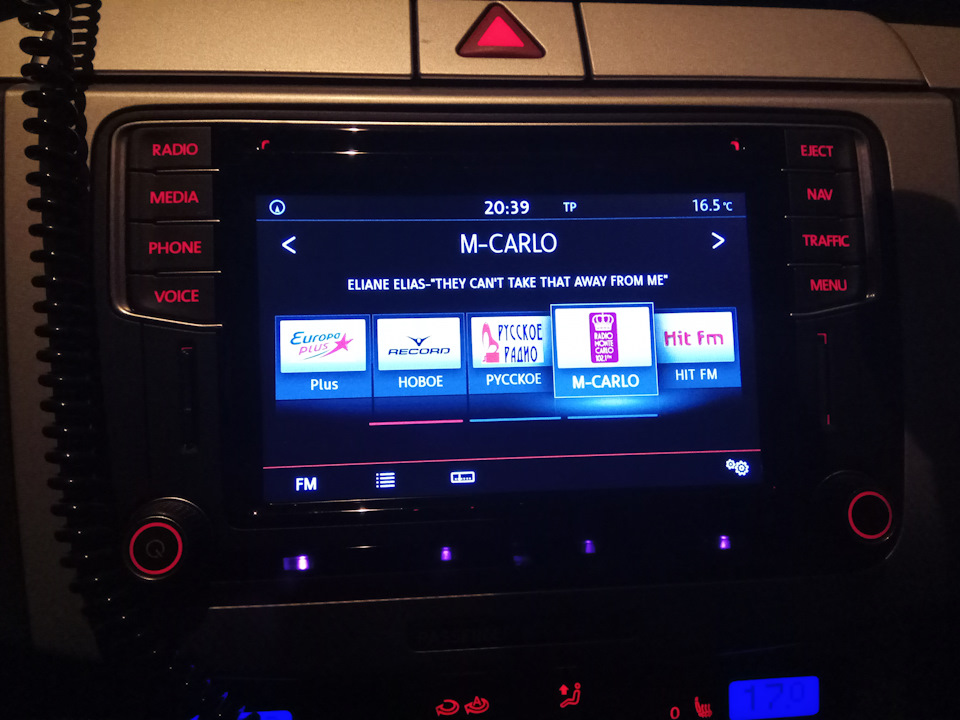

RADIO — работает стабильно, подключаются 2 антенны как на RNS/RCD-510, подтягивает логотипы радиостанций если они есть в эфире, если их нет можно указать путь на логотипы на карте SD, сохраняются в память магнитолы и не слетают после отключения питания.

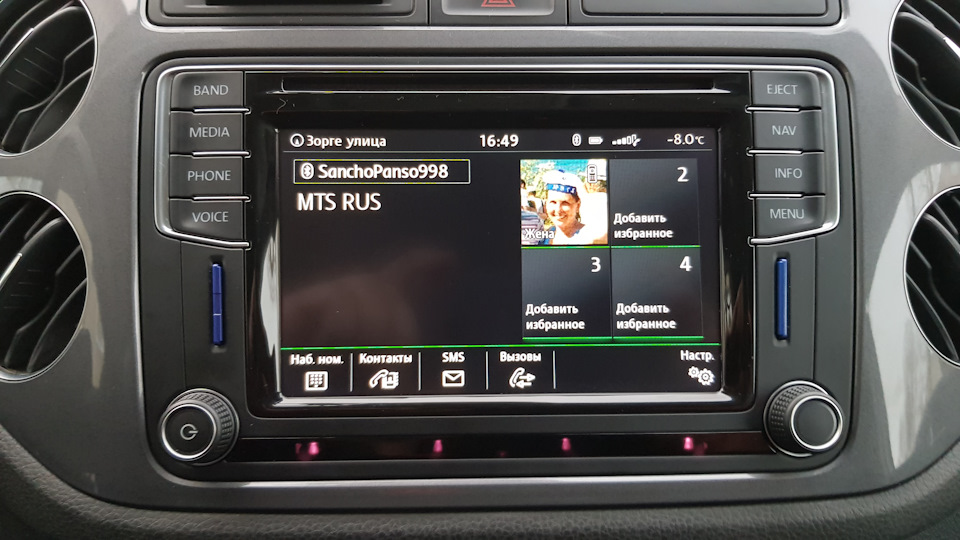

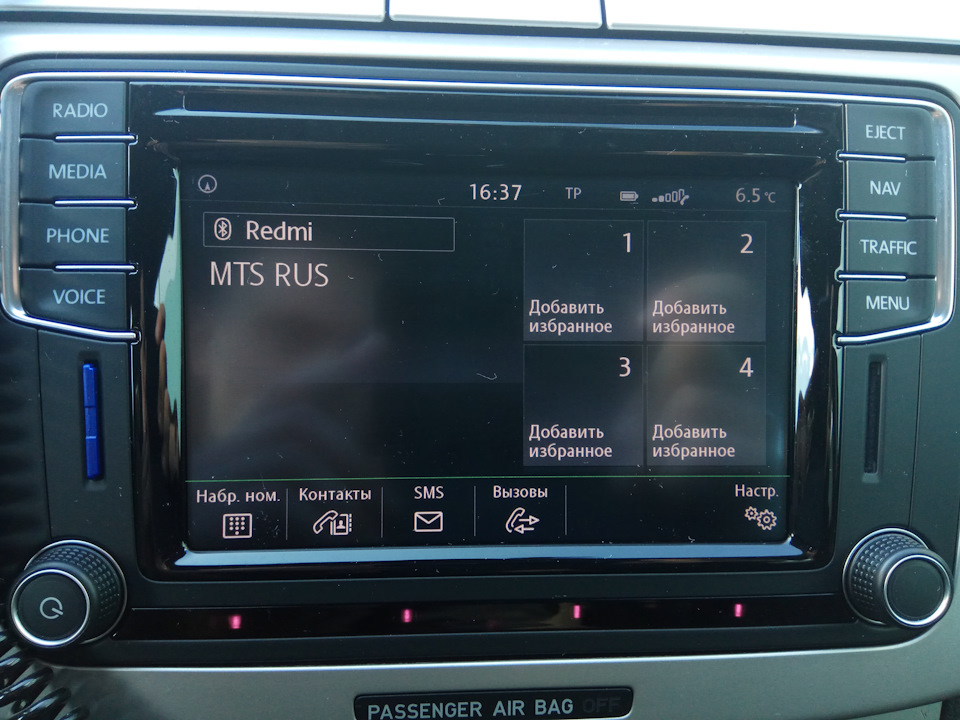

PHONE— BLUETOOTH соединение моментальное, микрофон супер, чувствительность можно регулировать в адаптациях, слышимость тоже просто супер, ни один человек ни сказал что слышит плохо в отличии от RCD 330+ Возможность подключить два телефона одновременно, переключение между телефонами одним нажатием на экране DM. Ответ на входящий звонок не зависимо какой телефон подключён на данный момент. Очень порадовала записная книжка телефона. Поиск по цифрам или имени абонента. На телефонах с ANDROID отображаются фото абонента, как в записной книжке так и на экране для избранных номеров, на IPHONE к сожалению этой фишки нет.

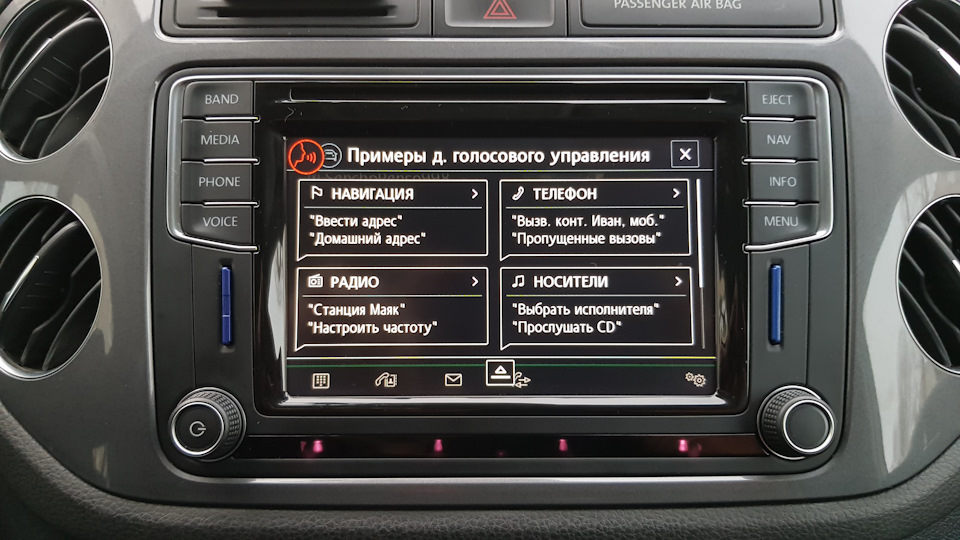

VOICE — голосовое управление, как не странно работает, пользуюсь очень редко, в основном это команда отменить маршрут нави.
Вот тут человек снял видео как это происходит на самом деле
www.drive2.ru/l/467026086186713250/
Моё мнение что голосовое управление это ни та фишка ради которой нужно покупать DM, и ни как не причина ради которой не нужно покупать DM если VOICE не активирован.
EJECT— очень нужная кнопка :), но без неё ни куда
NAV и TRAFFIC— навигация в DM работает на 100%, заводит в самую заброшенную глушь, предлагает на выбор 3 маршрута, быстрый, короткий и ещё какой то. Маршрут прокладывает моментально, скорость прокладывания явно зависит от карты SD, пробовал на разных картах SD явно на более быстрых картах работает быстрее. Режим 3D, 2D, дополнительное окно на экране с указаниями а также всеми любимый режим РАКЕТА :). Когда загорается лампочка на приборке о резерве топлива навигация любезно предлагает найти ближайшую АЗС, можно отключить в настройках. Вообщем навигация работает без тормозов и зависаний. Люди пишут что не находит домов а только перекрёсток в городах, допускаю что это может происходить из за самих карт, я данной проблемы не наблюдаю так как у меня карты 2017 года для ЕВРОПЫ. Очень порадовали точки POI, я скачал их в интернете и залил в DM, понимаю что скорее всего они не полные, но Радары в моём городе показывает на 100%, показывает радары даже те которых уже нет по факту:). Предупреждение о радарах происходит через динамики, если музыка играет слишком громко то её приглушает, так же предупреждение можно отключить в настройках.
Моё мнение что NAVI работает на 9 баллов из 10. Кнопка TRAFFIC это какие-то сообщения от радиостанций, я только один раз слышал такое от какой то станции у нас, вообщем не понял пока.

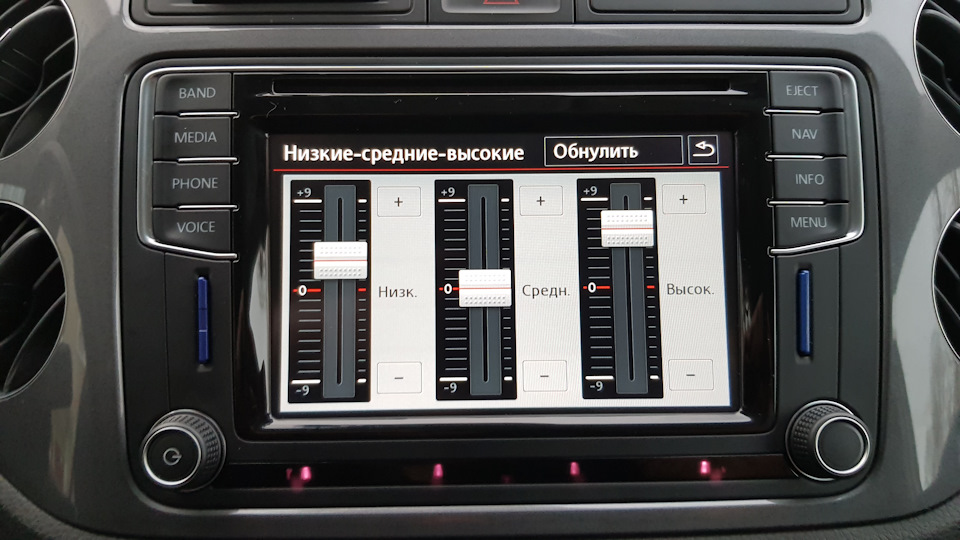

MENU— всевозможные настройки, звук, телефон, языки, WI-FI, NAVI, сброс к заводским настройкам и так далее, вообщем всё как у всех стандартно, но!
Самые интересные функции при нажатии на кнопку MENIU это просмотр ФОТО с SD карты и конечно же это APP-CONNECT, есть ещё CAR-NET, но он у меня пока не работает, будем надеятся пока 😉
Просмотр фото с SD карты простой и удобный, зум, поворот фото и так далее, вообщем как на телефоне.
Однозначно DM очень достойный аппарат с большими возможностями хотя и с ограничениями.
Я для себя сделал выбор и ни минуты об этом не жалею.
Пару советов.
1. Если вы задумались о покупке DM, покупайте с полным функционалом, позже доделать не выйдет- билет в один конец, единственное от чего можно отказаться это VOICE.
2. Более бюджетный вариант как альтернатива с тем же функционалом кроме NAVI это COMPOSITION MEDIA — рекомендую
Как работает Discover Media.
Всем привет.
И так. Попользовался я новой магнитолой и теперь могу рассказать о ее функционале поподробнее.
МАСТЕР НАСТРОЙКИ.
Есть вот такой Мастер настройки магнитолы. Я не стал проверять его работу, т.к. все основное я уже успел настроить вручную. Но считаю это плюсом — жмакнул кнопку и сидишь отвечаешь на вопросы. Уверен часть действий будет выполнено автоматически.
РАДИО.
В нашем распоряжении имеются два диапазона волн FM и АМ. На АМ в нашей стране уже больше нет радио станций. Но за то на FM их море. Не стал пользоваться автоматическим поиском, а настроил станции вручную что бы любимые были рядом. После поиска и сохранения станции магнитола автоматически предлагает присвоить логотип, но жалко что не на всех. Все равно потом пришлось вручную к некоторым прикреплять. Прием радио уверенный, без помех и шумов.
МЕДИА

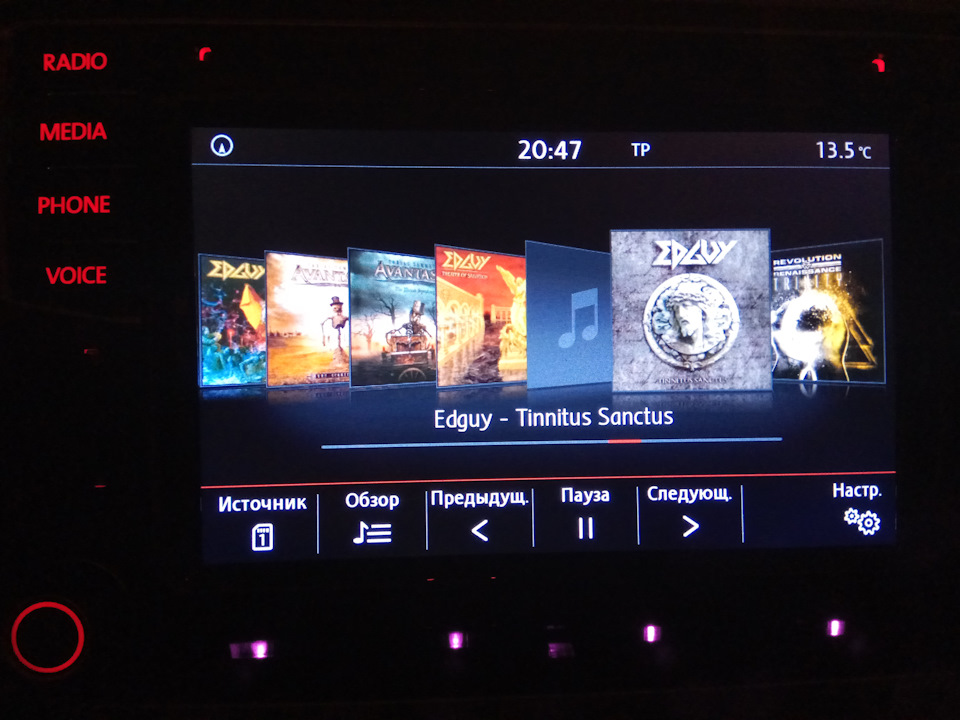

Здесь все довольно понятно — выбираешь источник откуда воспроизводить звуковые файлы и наслаждаешься классным звуком. Можно регулировать эквалайзер и баланс. Пока использовал только mp3 файлы с бит рейдом 320 Кб\сек. В планах сравнить звук mp3 и flac форматов.
После сопряжения по блютуз телефона с магнитолой можно принимать звонки и набирать или с приборной панели или с экрана ДМ. Здесь все интуитивно понятно. Так же на главном телефонном экране можно создать 4 иконки для быстрого вызова часто используемый абонентов. Для того что бы эта опция заработала нужно до установить микрофон в штатное место и протянуть проводку.
МЕНЮ
Если нажать кнопку Меню то появится полоса иконок где можно выбрать желаемый пункт. Новинки для меня здесь «Информация для движения по бездорожью», «Дорожное движение» и «Навигационная система»
БЕЗДОРОЖЬЕ
Здесь все просто. Три показателя, которые можно менять. Но ассортимент не большой. Самые интересные на фото. Не понятно чем угол поворота руля, компас и высота над уровнем моря относятся к бездорожью? Лучше бы вывели сюда разные крены.
НАВИГАЦИЯ
А вот и та система ради которой и был куплен ДМ. Пока много маршрутов не строил, но даже на поездках дом-работа вполне понятно, как работает Навигационная система у ДМ. Понравилось, что система может строить сразу несколько маршрутов между мной и точкой назначения. Она рисует их на карте и обозначает разными цветами. Можно выбрать самый короткий (может повести проулками и гаражами) по расстоянию маршрут, самый длинный (поедет в объезд) и средний (скорее всего это окажется маршрут по самым крупным улицам, на которых будут серьезные пробки). При активации маршрута «приятный» женский электронный голос начинает давать подсказки когда куда повернуть.

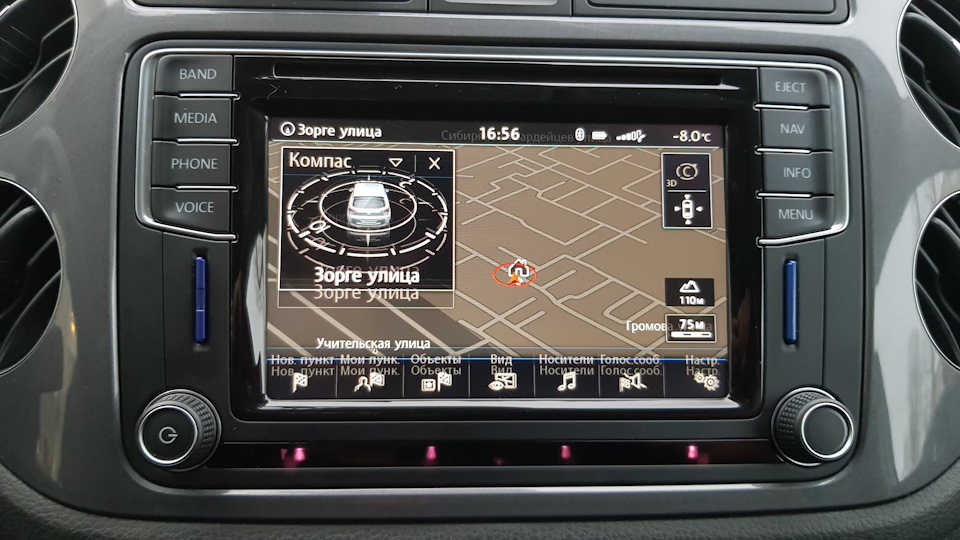

На приборной панели, на вкладке компаса появляется изображение подсказок со стрелками, дистанцией, временем до пункта назначения. На карте не отображаются дома, а сетка улиц иногда выглядит какой то малоинформативной паутиной. Но! Звуковые подсказки от электронный тётеньки помогают ориентироваться что и где находится. Например: когда я подъезжал к своему дому она сказала, что мне осталось 100 метров до пункта назначения и нужное здание находится слева. Так и есть. Т.е. нет необходимости смотреть на карту, все понятно из звуковых подсказок.
Вообще навигационная система на много круче чем я о ней сегодня расскажу, т.к. в ней можно создавать свои POI, но здесь я пока не разбирался что и как. Так же куча разных интересностей – можно использовать 2D карту или 3D карту. Можно вывести на экран дополнительное окно в котором можно настроить отображение музыки, спутников с координатами или компас с красивой 3Д машинкой.
Наконец то у меня в Тигуане есть 3D тигуанчик :)). Можно вывести заправки, рестораны и еще что то там…
APP CONNECT

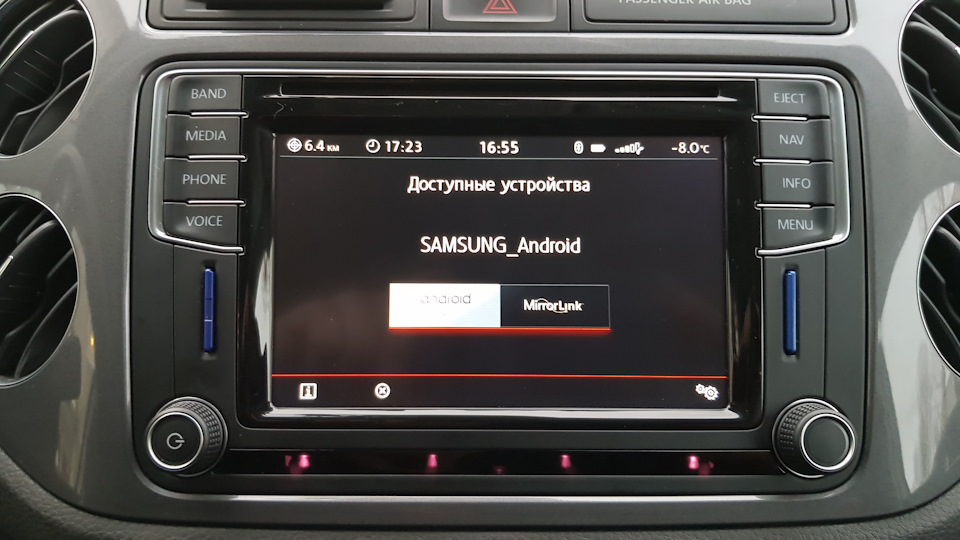

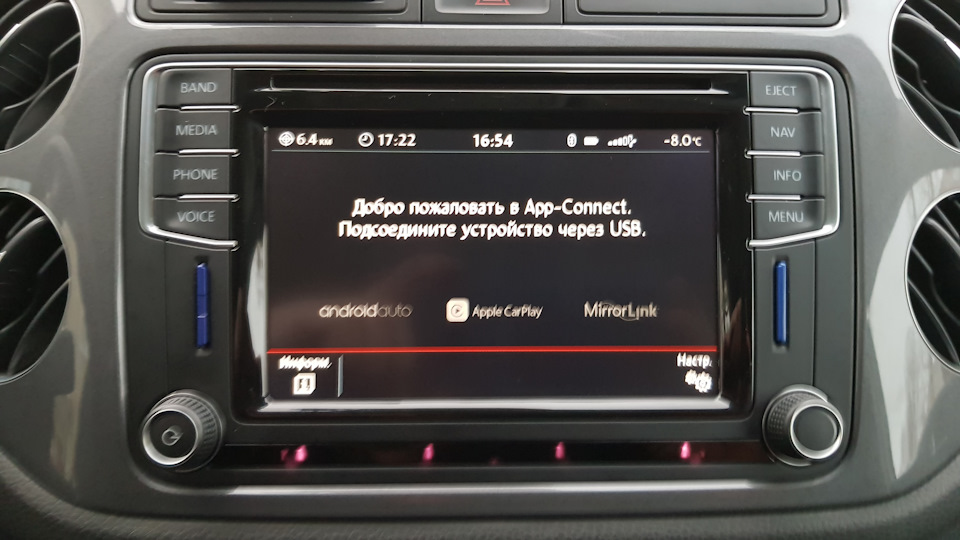

В этом пункте меню можно подключить свой телефон в режиме Андроид авто или Миррор линк. А для владельцев Айфонов Карплей. Этот пункт не буду освещать т.к. здесь все и так понятно.
ГОЛОСОВЫЕ КОМАНДЫ
Работают адекватно. С первого раза. Был приятно удивлен адекватностью данной опции!
ЧАСЫ

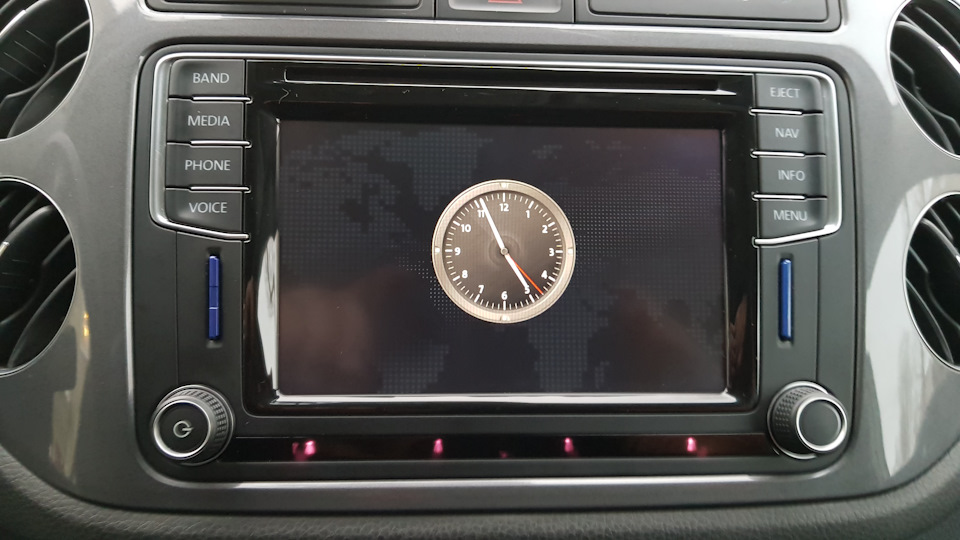

Если выключить магнитолу, когда ключ остается в замке зажигания то на ДМ отображаются часы. Их там 4 варианта. Все варианты опубликую позже.
Пока все. Если найду что то интересное то обязательно напишу.
Установка Discover Media и сравнение с RNS-510
Приветствую всех заглянувших к нам на страничку!
Сегодня речь пойдет об установке самого свежего ГУ от VAG на мой автомобиль 2008г.в. Благодаря унификации производства и модульному принципу возможность установки новых компонентов присутствует и на не самых свежих моделях, за что отдельное спасибо инженерам VW.
Достаточно долго думал о целесообразности замены впринципе, ведь и старой RNS было достаточно, но подстрекающая лента драйва и желание освежить интерьер пересилили, тем более что с учетом продажи 510ой доплата за Discover оказалось совсем небольшой, примерно как RNS с блютус по цене.
Приобрел магнитолу у: Yurvag Большое ему спасибо за оперативную консультацию и доставку.

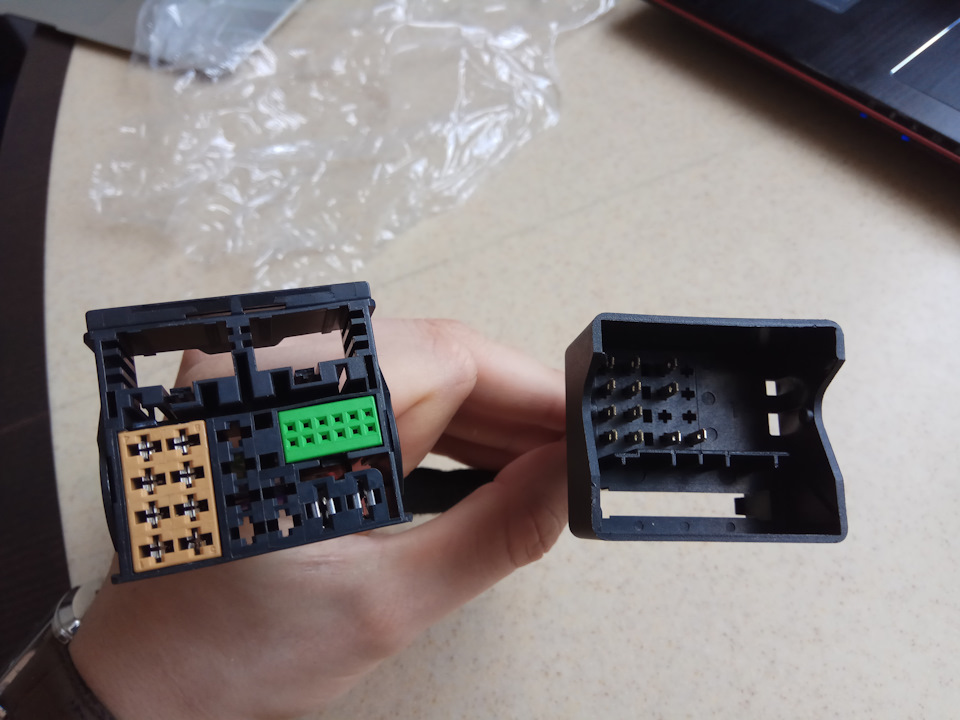

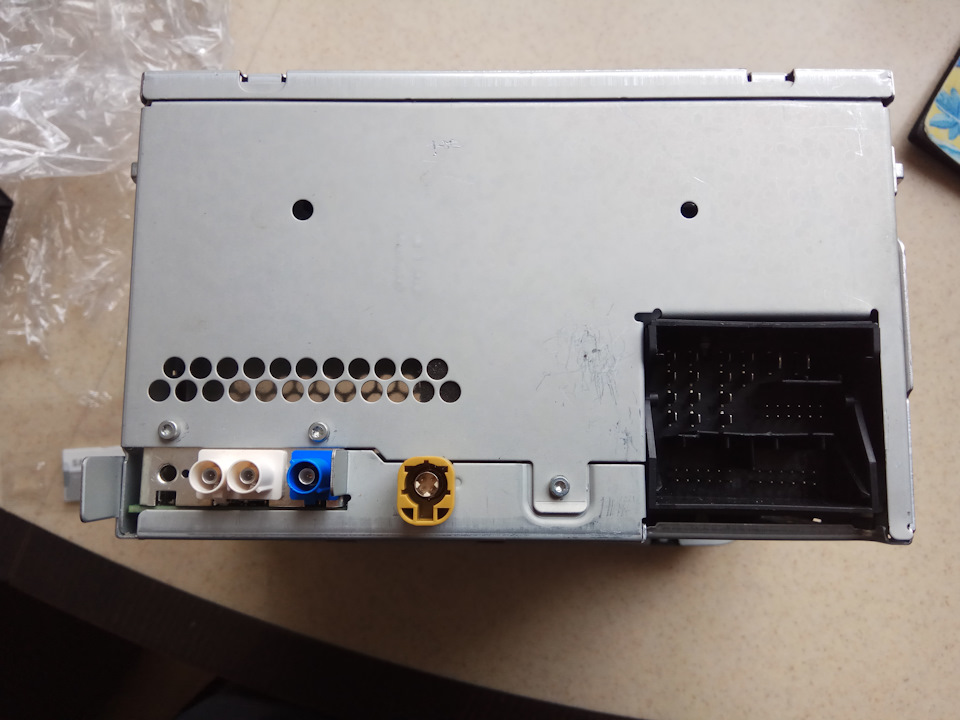

Комплект поставки помимо самого ГУ включал в себя карту памяти с картами для навигации, а также квадлок-переходник, необходим для старых автомобилей:

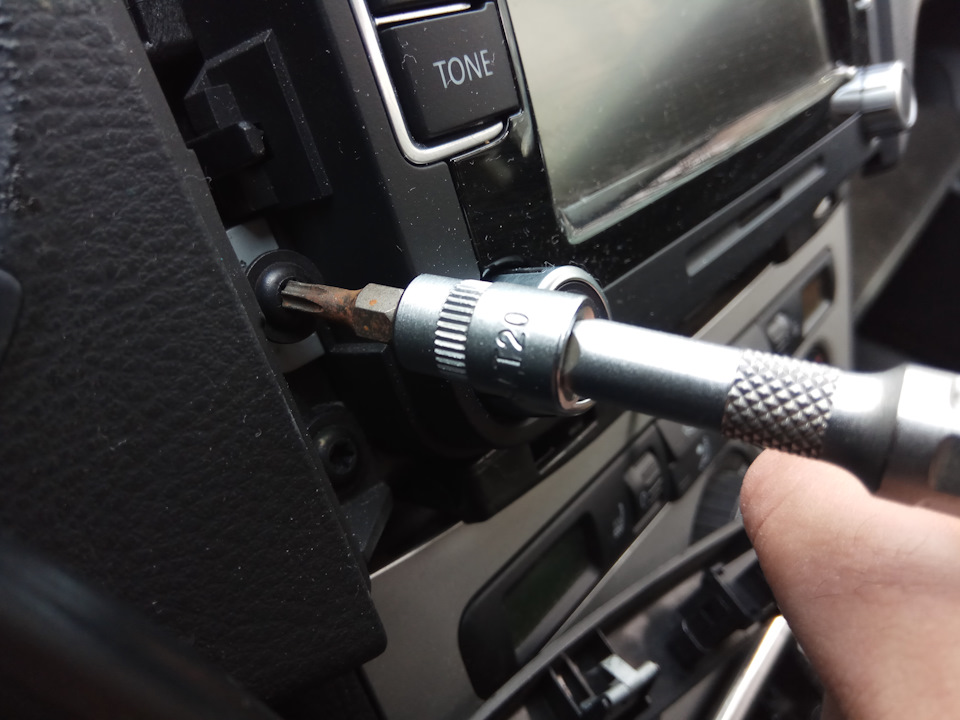

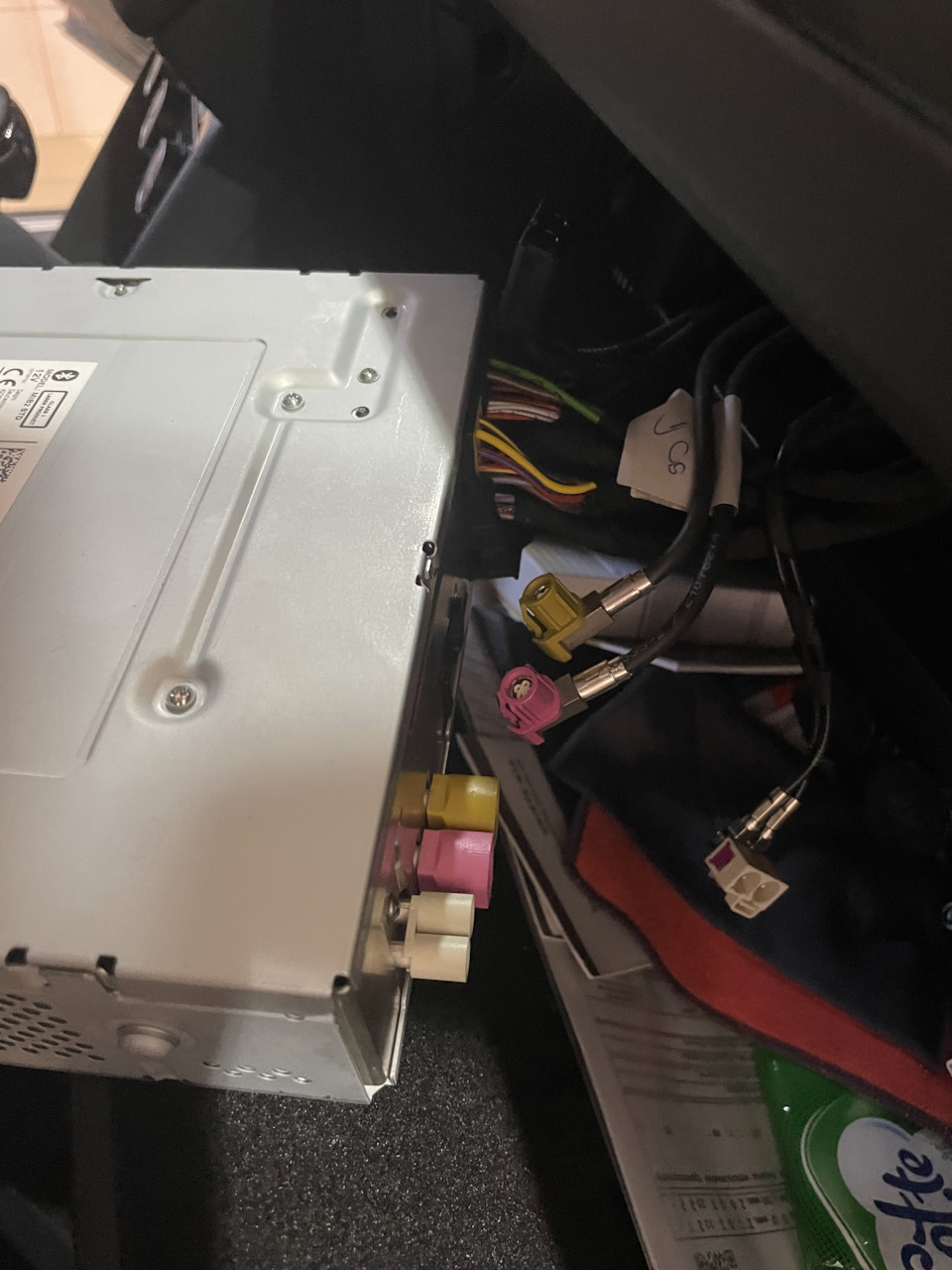

Приступаем к установке:

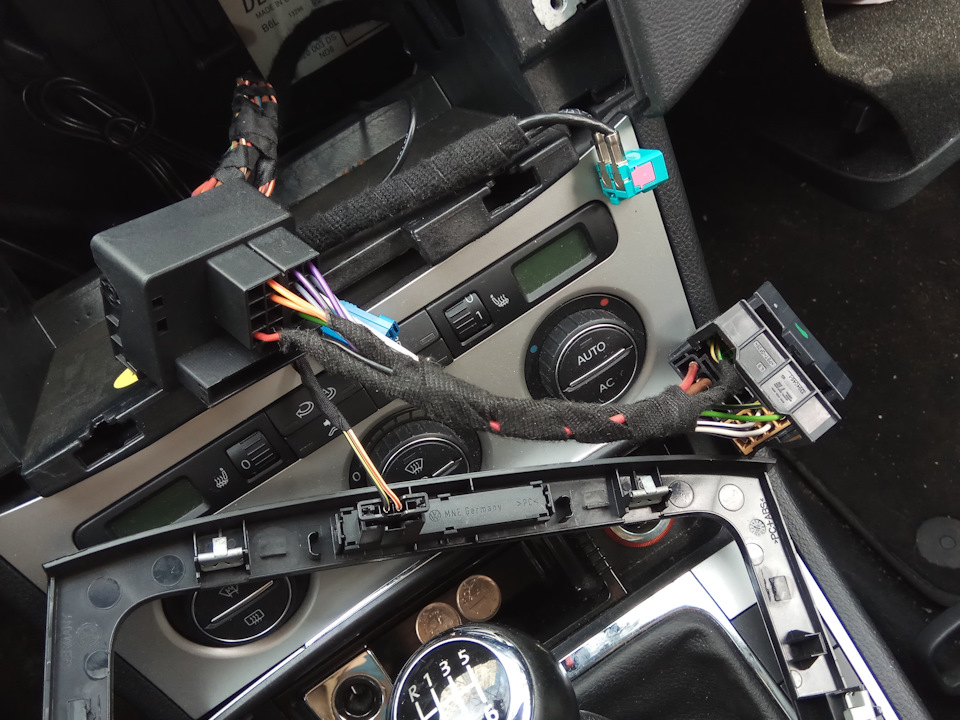

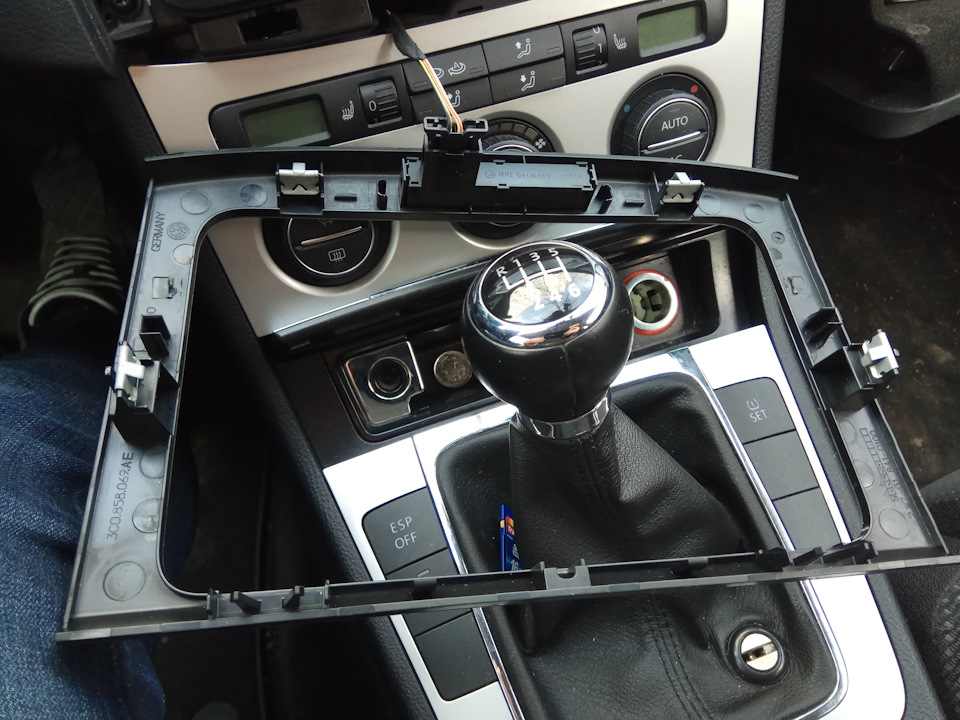

Самым длительным и сложным в установке оказалось уложить новоиспеченную удлиненную проводку вглубь за Discover:

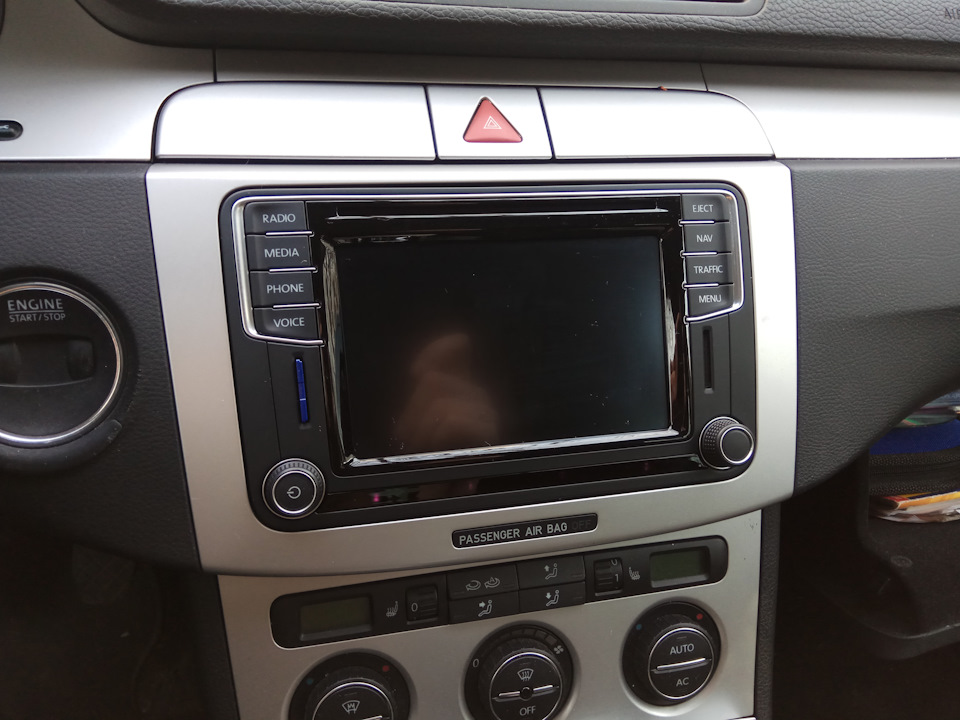

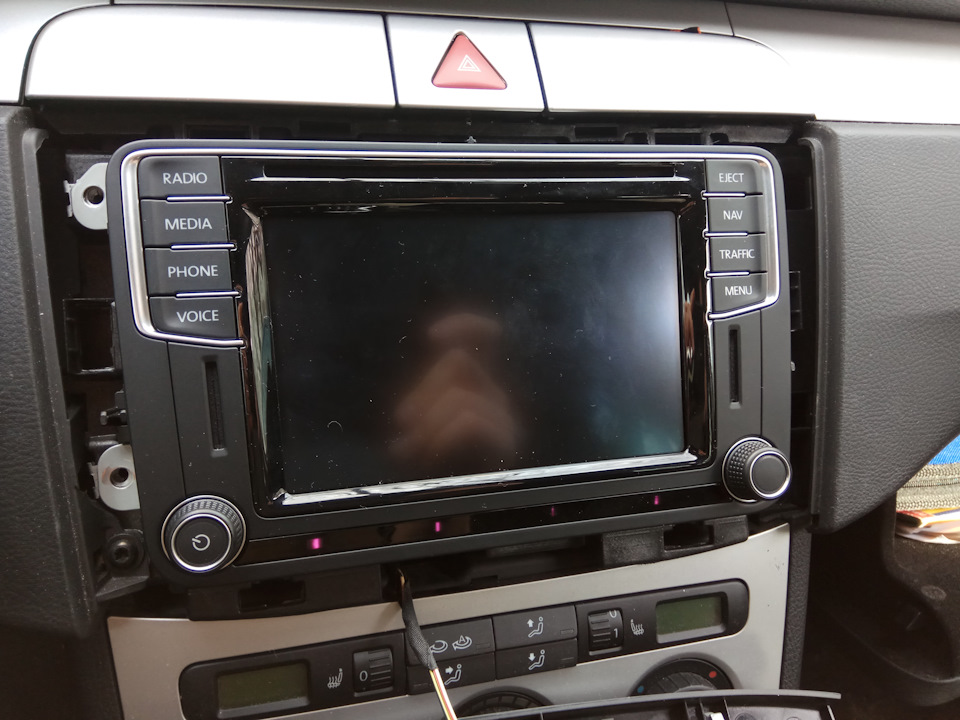

Но в итоге трудность побеждена и Discover Media занимает свое законное место:
Еще несколько фоток различных пунктов меню:
Теперь перейдем к сравнению Discover Media и RNS-510 2014 LED+SSD
Мне и самому было интересно, стоит ли овчинка выделки) Потому как читать восторженные отзывы здесь — это одно, а самому попробовать — несколько иное. Тем более что мне медведь на ухо наступил и к звуку я отношусь ровно, главное, чтобы треки любимые играть умел) Пройдемся по основным замеченным различиям:
1) Наконец-то хороший сенсорный дисплей, работает четко и быстро, не нужно пальцем специально его продавливать, качество изображения также на уровне современной сенсорной техники;
2) А вот подсветка дисплея могла бы быть и поярче, на солнце экран слепнет даже на максимальной яркости, запаса которой явно не хватает! Оптимально выглядит в не солнечный день, ну и вечером/ночью само-собой. На старой RNS такой проблемы не было;
3) Общая скорость работы устройства возросла, переход между меню, навигация, медиафайлы — все быстро и плавно открывается, без подтормаживаний;
4) Нет встроенного жесткого диска, но, думаю, им мало кто раньше пользовался;
5) Есть встроенный Bluetooth!;
6) Прорисовка пунктов меню теперь также на более высоком современном уровне, добавились анимации, вцелом дополняет и освежает салон авто, управлять ей приятнее;
7) Вполне возможно что звук действительно стал несколько лучше, чище и мощнее, но это субъектив!
8) А регулировка звука могла бы быть и с меньшим шагом, как это было с RNS. Здесь шаг крупнее, что не всегда удобно;
9) Навигация — хоть ей и далеко до яндекса, прорисовка карты улучшилась, работает быстрее как и все устройство, то есть опять же продвижение в лучшую сторону.
Постарался изложить все основные моменты, замеченные за несколько недель использования, может быть кому-то сомневающемуся поможет сделать выбор. Я в итоге доволен приобретением, думаю, что замена стоящая, а плюсы существенно перевешивают минусы, которые тоже присутствуют.
За сим всё, буду рад любым вопросам, предложениям, если кому-то нужна помощь с установкой подобного девайса, или какая-то другая работа по обслуживанию своего пассата — готовы помочь у себя, в гараже-51!)
