Пробник-тестер Регулятора Холостого Хода (РХХ)
Понадобилось мне как-то проверить несколько моторчиков-регуляторов холостого хода (РХХ)
Вот типа таких
Встал вопрос о тестере-пробнике для проверки исправности РХХ.
Поиск готовых схем выдал несколько вариантов, но все они были не очень функциональны.
То банальное поелозить вперед-назад штоком, то переусложненные устройство с автокоммутацией обмоток, кучей регулировок и т.п.
В результате родилось устройство, позволяющее проверять РХХ как просто на работоспособность, так и на точность позиционирования, пропуск шагов, люфты и целостность обмоток.
Пробник позволяет вручную выдвигать-задвигать шток (очень точно) и имеет режим автоматической проверки.
Главное отличие пробника от большинства подобных устройств — возможность запрограммировать диапазон выдвижения-втягивания штока.Например, если одну границу диапазона находится буквально за один виток до «саморазбирания» регулятора, а вторая — за один виток до максимального втягивания, то при нажатии кнопки «авто» РХХ начнет совершать 30 втягиваний-выталкиваний штока.Если РХХ исправен — то и после 30 циклов этот диапазон не изменится.
Если есть пропуски шагов либо люфт — крайние положения штока будут отклоняться и это видно.
Также имеется режим работы с номинальным током обмоток и повышенным.
Если моторчик подклинивает в движении при номинальном токе обмоток, но работает при повышенном — значит обмотки либо подгорели либо брак.
Силовая часть пробника сделана на микросхеме TLE4728G — штатном драйвере РХХ в большинстве ЭБУ автомобиля. Поэтому можно быть уверенным, что РХХ с пробником будет вести себя так же, как он вел бы себя на моторе.
Номинальный ток обмоток — 450мА, максимальный — 800мА.
Устройство имеет 4 кнопки управления
вперед, назад, запоминание позиции (она же режим «авто») и переключение выходного тока.
Кнопками вперед — назад можно двигать шток.От одиночного шага (короткое нажатие) до плавного движение (долгое удержание).
Средней кнопкой запоминаем текущие позиции штока и затем кратковременным нажатием этой кнопки можно проверить выбранный диапазон (однократное движение штока).Если всё нормально — длительное нажатие на эту же кнопку включает режим проверки (30 выдвижений-втягиваний штока).
При этом можно по ходу работы менять выходной ток на обмотки четвертой кнопой.Если режим работы РХХ не меняется — обмотки исправны.
Если во время автопроверки шток останавливается в одних и тех же местах — то и механическая часть регулятора также исправна.
Видео, демонстрирующее работу пробника
Тестер для проверки шагового мотора РХХ ч.2

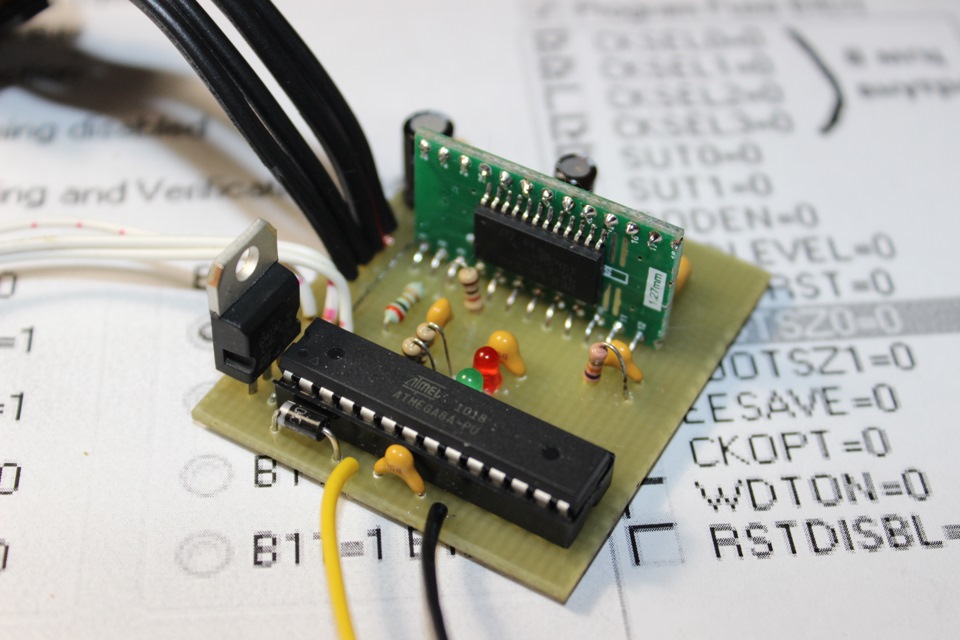

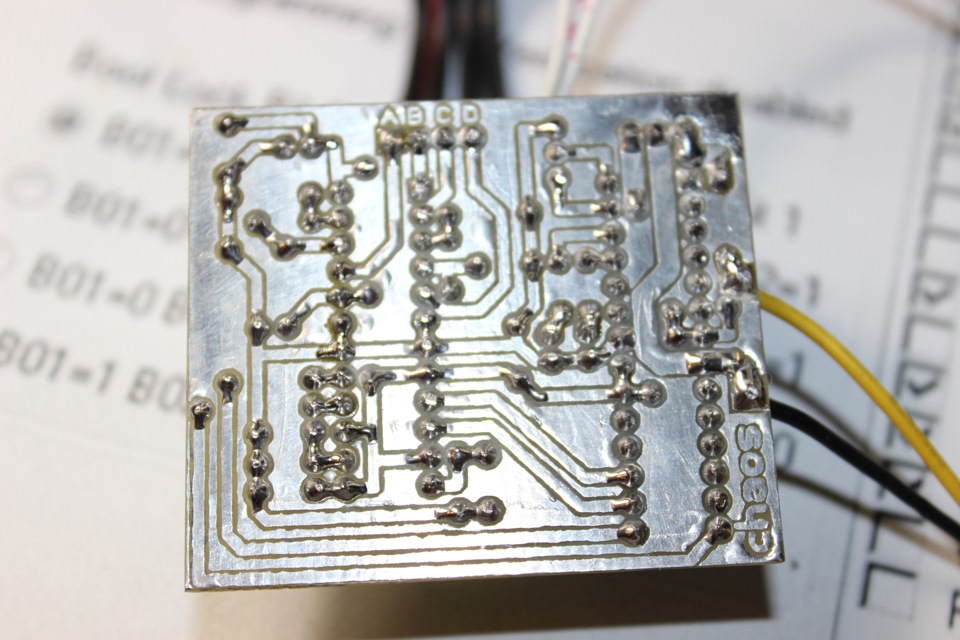

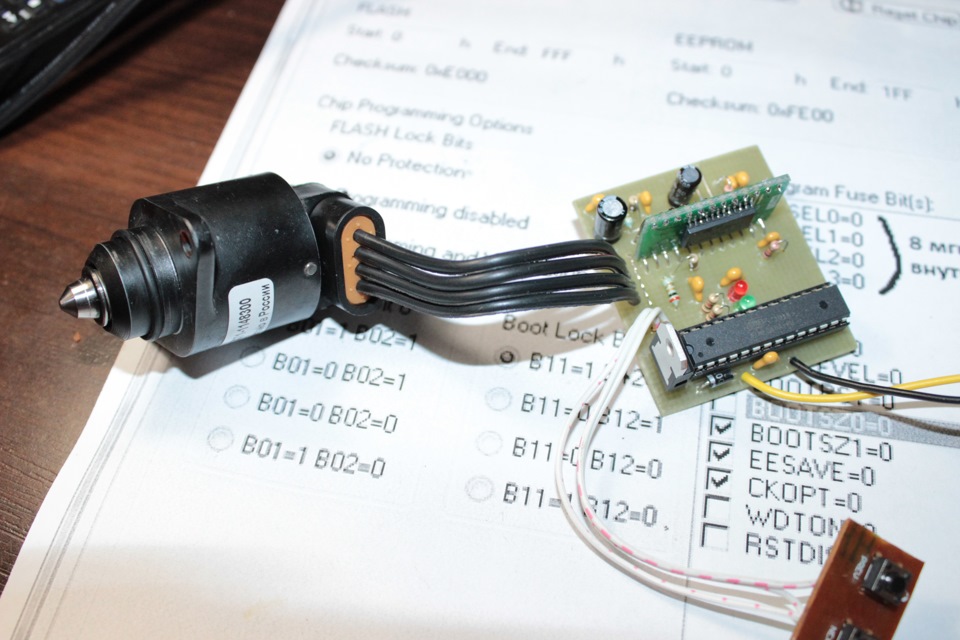

Собрал еще один контроллер шагового двигателя для проверки мотора РХХ. Первый вариант был на Atmega8 с кнопочным управлением, можно посмотреть у меня в БЖ, это второй вариант на Attiny2313 с управлением энкодером. Интересен он тем, что не нужно заранее искать и прозванивать обмотки АB и CD на шаговом моторе, провода к мотору можно подключать в случайном порядке. Кнопкой на энкодере выбираются режимы подключения между обмотками AB-CD или AD-BC и нажимается пуск. В режиме AUTO шток выдвигается и задвигается автоматически на 100 шагов туда-сюда до последующего нажатия кнопки энкодера. В ручном режиме один шаг энкодера равен одному шагу мотора, крутя ручку экодера можно пошагово выдвинуть или задвинуть шток. Вот где раздолье для Кулибиных, можно сделать, например, корректор фар или поворот камеры наблюдения. Также проверял приборку.
Автор ice007, взято здесь
