Замена блока управления двигателем
Как известно, современный инжекторный двигатель полностью управляется при помощи развитой ЭСУД. Система включает в себя блоки-контроллеры, датчики и исполнительные электронно-механические устройства. При этом для разных двигателей используются различные блоки управления.
Хотя указанные блоки представляют собой достаточно надежные устройства, исключать их поломки нельзя. К проблемам, которые напрямую связаны с ЭБУ, может привести короткое замыкание, механическое повреждение блока, попадание влаги внутрь контроллера и т.д. Так или иначе, некорректная работа блока управления не позволит нормально работать ДВС.
В подобной ситуации «мозги» меняются на подходящий аналог, после чего происходит перепрошивка блока управления двигателем. В этой статье мы поговорим о том, как заменить ЭБУ двигателем своими руками.
Основные функции блока управления ДВС
Начнем с того, что в случае выхода из строя блока управления данное устройство необходимо менять, так как ремонт зачастую нецелесообразен. С учетом высокой стоимости устройства зачастую практикуется замена на подержанный блок управления, реже приобретается новый ЭБУ.
При этом для замены следует особое внимание уделить подбору управляющего модуля. Блок управления должен быть не только подходящим по модели, но и соответствовать тому или иному типу двигателя. Другими словами, чаще всего ЭБУ подходит только от аналогичной модели автомобиля с точно таким же ДВС.
Электронный блок осуществляет контроль за работой системы зажигания, впрыска топлива, оценивает состав отработавших газов и т.д. В каждой модели автомобиля бортовой компьютер индивидуальный под конкретный тип ТС.
Почему контроллер нужно менять и как заменить ЭБУ двигателем
Как уже было сказано выше, необходимость замены блока управления двигателем может возникнуть по разным причинам. В большинстве случаев сбои в блоке управления не позволяют нормально эксплуатировать авто, в результате требуется замена ЭБУ.
С учетом того, что блок управления двигателем представляет собой электронное устройство, отмечена его высокая чувствительность к перепадам напряжения в бортовой сети и замыканиям. Также не допускается попадание влаги в корпус ЭБУ. Еще блок может выйти из строя по причине повышенных вибраций, ударов и т.д.
Также в рамках диагностики очень важно определить саму причину, которая привела к выходу контроллера из строя. Обратите внимание, если причину не обнаружить, тогда замена блока управления мотором может повторно обернуться поломкой недавно установленного устройства.
Что касается самого блока, на начальном этапе проверяется напряжение на ЭБУ. Затем к блоку подключается диагностическое оборудование, тестируется работоспособность, проводится тестирование входных и выходных сигналов. Только проведенные в комплексе тесты позволяют сделать вывод о том, что блок управления неработоспособен и нуждается в замене.
Замена электронного блока управления ДВС
Теперь перейдем к самой замене. Следует учесть, что замена блока управления двигателем может оказаться сложной задачей в случае отсутствия необходимых навыков. Как правило, сначала ЭБУ нужно обнаружить. Другими словами, следует знать, где стоит блок управления двигателем на автомобиле в зависимости от марки и модели ТС.
Во втором случае главной задачей является затруднение доступа к устройству, чтобы угонщик не имел легкой возможности подмены блока, обхода иммобилайзера и т.п. Вполне очевидно, что ЭБУ может стоять как в подкапотном пространстве, так и в салоне. Чтобы найти контроллер, может понадобиться частичная разборка салона, снятие навесного оборудования с двигателя и т.д.
После этого нужно проверить работоспособность ЭБУ, а уже затем собирать салон в обратном порядке. В случае если снималось навесное оборудование с двигателя, сначала нужно все детали и элементы установить обратно, а уже затем проверять работоспособность нового блока.
Кстати, на многих автомобилях блок нуждается в адаптации. На практике, особенно если речь идет об автомобиле с солидным пробегом, это означает «самоподстройку» контроллера с учетом износа ДВС, снижения производительности бензонасоса, форсунок и т.д. Получается, на оптимальные показатели работы двигатель после замены ЭБУ выйдет не сразу, а спустя некоторое время после начала эксплуатации автомобиля.
Советы и рекомендации
Хотя электронные блоки многих производителей официально являются неремонтопригодными, специалисты нередко вполне успешно восстанавливают данные устройства. Это значит, что возможность ремонта ЭБУ также не следует полностью исключать. Если блок очень дорогой или редкий, тогда возможность ремонта ЭБУ может оказаться выходом из сложившейся ситуации.
В случае, когда все работы выполнены правильно, дополнительная настройка ЭБУ позволяет улучшить отдельные технические характеристики мотора на конкретном авто. Как правило, двигатель начинает лучше «тянуть» на низких оборотах, исчезают провалы при резком нажатии на педаль газа, мотор работает более эластично на разных режимах и т.п.
Однако не следует забывать и о минусах чип-тюнинга. Если установлена программа неизвестного производителя, специалисты не «обкатали» прошивку на ходу и т.д., тогда ресурс двигателя может заметно сократиться, возникают проблемы со смесеобразованием, могут начать плавать обороты, двигатель «тупит», пропадает отзывчивость на нажатие педали акселератора, под нагрузками ДВС глохнет и т.д.
По указанным выше причинам выполнять прошивку блока управления двигателем должны только квалифицированные специалисты при помощи специального оборудования. Важно, чтобы программное обеспечение (прошивка) оказалось проверенным и качественным, после чего также производятся обязательные подстройки прямо на ходу (так называемая обкатка прошивки ЭБУ в режиме онлайн).
Ампутация мозгов. Убираем ЭБУ и блок зажигания.
и простейшая схема:
По такой схеме ЭБУ и блок зажигания остаются задействованы по питанию бензонасоса и работе тахометра.
Схема такого подключения коммутатора в инете есть. Завел не сразу пришлось двигать трамблер. Работает — уже хорошо!
Мне же надо полностью удалить ЭБУ и блок зажигания, а потому идем дальше и собираем полную схему безконтактного зажигания — аналог ВАЗ отсоединяем блок зажигания. Результат — перестаёт качать бензонасос К этому был готов и вместо 215 реле ставлю реле 213 (они совпадают по толщине ножек).
Есть один минус. С данным реле насос качает постоянно после включения зажигания не зависимо от того работает илинет двигатель.
Коса от коммутатора проведена до места расположения блока зажигания и сейчас здесь слева в ногах водителя в прохладном и сухом месте будет находится коммутатор.

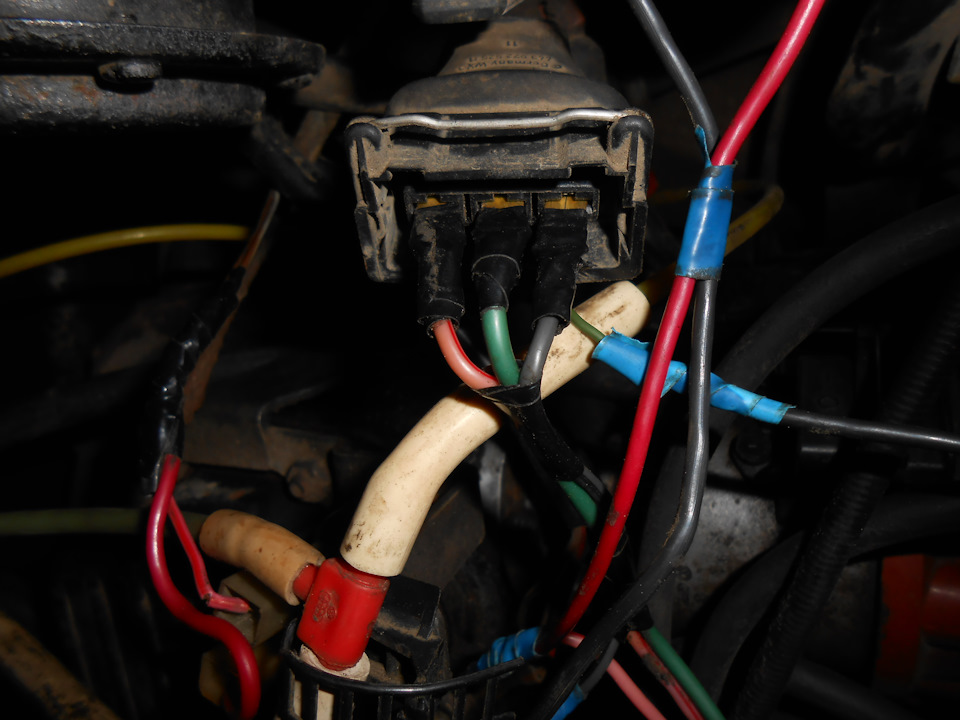

Фишка уже своя от коммутатора вставлена в трамблёр. Питание на катушку зажигания подал с одного (+12В после включения зажигания) из 3-х проводков старой фишки катушки.
Видна висящая фишка на трамблёр от старой системы зажигания.
Ампутация мозгов прошла успешно, мотор работает без всяких ЭБУ, Блока зажигания, ДД, Лямбда, ДТ и других приблуд. Всё элементарно и просто в системе зажигания. Остаётся закрепить коммутатор, собрать салон, настроить зажигание и переподключить тахометр и впереди беззаботная езда.
И вопрос к спецам в электрике. Что за проводок идет отдельно в косе фишки на катушку зажигания, который подключен был к клемме катушки (-)
Как самостоятельно заменить электронный блок управления двигателем (ЭБУ, ЭСУД, контролёр)
Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки (которые замечаются водителем), но в памяти электронного блока ни какие коды неисправностей не фиксируются.
Основные признаки неисправностей :
Если при пуске двигателя напряжение батареи падает до восьми вольт ( определяется по вольтметру на щитке приборов ), то это плохие условия пуска ( низкая температура окружающего воздуха ) или ёмкость батареи меньше номинальной. Довольно часто падение напряжения связано с окислением выводов батареи. Также пуск двигателя будет затруднён при низкой температуре и высокой вязкости масла.
— рывки или провалы в работе двигателя. При нажатии на педаль «газа», отсутствует ожидаемое ускорение. Хорошо прогретый двигатель должен, при резком нажатии педали «газа», увеличивать обороты коленвала с малых (800-900 об.мин.) до больших (5000 об.мин.) не более чем за 0,75 сек.
— недостаточная приёмистость (мощность). При движении автомобиля часто используются понижающие передачи. Скорость набирается медленно. Возникает ощущение, что двигатель «не тянет, тупит».
С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик кислорода, засорение форсунок, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления. Следует проверить, полностью ли открывается дроссельная заслонка, и не забита ли система выпуска газов.
— частая детонация. Слышен резкий металлический стук, изменяющийся при открытии дроссельной заслонки. Основные факторы способствующие возникновению детонации это температура и давление в камере сгорания. А также угол опережения зажигания.
С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик температуры охлаждающей жидкости, датчик кислорода, датчик детонации, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления.
Следует заменить воздушный фильтр. При сильно загрязнённом фильтре нарушается соответствие между воздействием на педаль «газа» и сигналом от датчика массового расхода воздуха посылаемого в блок управления.
— задержки, подёргивания, провалы. Наиболее заметно это проявляется при трогании с места.
При нажатии на педаль «газа», двигатель не сразу отвечает увеличением оборотов коленчатого вала. Такие задержки могут происходить на всех скоростях движения автомобиля.
С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, дисбаланс форсунок, отсутствие необходимого давления топлива, вследствие неисправности топливного насоса или регулятора давления, неисправностях в модуле зажигания (пробивают высоковольтные провода, наконечники свечей, неисправны сами свечи, сильно окислены высоковольтные выводы катушек зажигания).
— перебои в работе двигателя. Неравномерная работа двигателя. При изменении частоты вращения коленвала начинаются рывки особенно при увеличении нагрузки. В глушителе происходят постоянные хлопки на холостом ходу.
Нарушить правильную работу этого же датчика может намагничивание зубчатого диска синхронизации (проверяется тонкой стальной пластинкой).
С появлением этого признака могут быть связаны следующие элементы электронной системы : расбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.
— повышенный расход топлива. Давление в шинах ниже нормы, неисправность тормозной системы (подтормаживание одного или нескольких колёс), агрессивный стиль вождения, все неисправности в двигателе, системах питания и зажигания, неисправности в системе охлаждения.
— неустойчивая работа двигателя, остановка на холостом ходу. Подсос воздуха за датчиком массового расхода воздуха, неправильная работа регулятора холостого хода.
— резкий запах бензина в системе выпуска газов. Такое явление обычно происходит при сильном обогащении рабочей смеси, а обогащение связано с пропуском зажигания. Также не рекомендуется длительная работа двигателя на холостом ходу.
— самовоспламенение топливной смеси. После выключения зажигания, двигатель продолжает неравномерно работать. Такая работа двигателя связана с повышенной температурой в камере сгорания и наличием в ней топлива. При появлении этого признака следует проверить герметичность форсунок.
С появлением этого признака могут быть связаны следующие элементы электронной системы : датчик массового расхода воздуха, датчик положения дроссельной заслонки, разбалансировка форсунок, отсутствие необходимого давления топлива, в следствии неисправности топливного насоса или регулятора давления.
— Открываете переднюю пассажирскую дверь.
— Откручиваете крепления боковое от консоли панели приборов автомобиля, крестовой отверткой.
— Получаете прямой доступ к блоку управления двигателем.
— Откручиваете 2 самореза, удерживающие контролер.
— Одной рукой берете блок и аккуратно тяните его в сторону двери переднего пассажира. При этом второй рукой удерживаете провода, чтобы те не упирались в ковролин.
— Отсоединяете блок от проводов. Для этого ищете, где находится фиксатор разъема в виде скобы, и оттягиваете его в сторону.
— Получаете автомобиль без ЭБУ, готовый к установке нового оборудования.
Прежде, чем установить новый блок управления двигателем на ВАЗ, стоит помнить, что для этого подходят далеко не все модели ЭСУД.
Советуем устанавливать на ВАЗ ЭБУ от компаний Ителма и Автел.
Среди достоинств таких блоков стоит выделить:
— простоту в установке;
— совместимость почти со всеми моделями отечественных автомобилей, независимо от комплектации;
— блоки управления двигателями от этих производителей уже при покупке имеют штатные прошивки с последними обновлениями.
У ВАС все ПОЛУЧИТСЯ
Вам, так же будет полезна информация : Разновидности э лектронных систем управления двигателем ЭСУД (ЭБУ, контролёров), которые устанавливаются на разные модели автомобиля семейства ВАЗ.
Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.
Обнуление мозгов (сброс параметров и стартовая инициализация ЭБУ)
Начну с того, что на днях, при разгоне со второй на третью передачу мой Пассик начало дёргать и троить… И как обычно в таких ситуациях — в это время ты идёшь на обгон, ещё и сзади колонна за тобой. (((
Эти симптомы повторяются только когда разгоняешься после остывания движка, постояв с полчаса, потом всё норм.
Придя домой давай бороздить просторы интернета.
Сеть выдала причин множество, о чём собрал отдельный блог www.drive2.ru/b/2042762/
Обратился к знакомому электронщику. Тот просканировал мне с ноутбуком работу двигателя и выдал диагноз об идеальной работе зажигания, но нарекания есть только работе РХХ, т.е. «микрик» недосрабатывал, выдавал больше положенных 0.5 Ом. Многое было уже заменено и нареканий не вызывало: лямбда-зонд, масла-фильтра, подушка моника, ДТОЖ, и свечи тоже… Только по РХХ проблема.
Диагноз: после замены всех этих расходников не был проведён конкретный сброс старых параметров ЭБУ и стартовая инициализация.
Сама процедура сброса параметров ЭБУ
Раньше я считал обнулением банальное снятие плюсовой клеммы… Но электронщик поведал следующее:
1. Завести и прогреть двигатель до двукратного включения вентилятора охлаждения или до достижения температуры масла +80 С.
2. Заглушить двигатель и выключить зажигание.
3. Снять клемму » — «, снять клемму » + «. Отключить разъем от блока управления Mono-Jetronic/Motronic
Подождать не менее 10 минут. Это необходимо для того, чтобы содержимое оперативной памяти блока управления было гарантированно стерто (потеряно).
4. Подключить разъем обратно к блоку управления.
*Примечание. Теоретически можно заменить действия пп. 3 и 4 отключением на такое же время минусовой клеммы АКБ и, в большинстве случаев, это упрощение допустимо. Однако, в некоторых случаях из-за особенностей реализации электросхемы автомобиля такое решение не проходит и некоторые старые параметры иногда не сбрасываются.
5. Не нажимая на педаль газа запустить двигатель.
6. Оставить двигатель работать на холостом ходу, минимум на 5 минут. НЕ ДОБАВЛЯТЬ ОБОРОТОВ!
Выключатель «холостой ход» должен все время оставаться замкнутым.
7. Заглушить двигатель и выключить зажигание.
8. Повторить пп.5, 6 и 7. еще ДВА раза.
На этом процедура заканчивается — блок настроен оптимально.
Итог — всё чики, полёт нормуль, никто не дёргается, мурлычет ровно!
Самостоятельная диагностика и прошивка ЭБУ. На примере Январь 5.1
Для самостоятельной диагностики сейчас стали популярны K-Line, Wi-Fi и Bluetooth адаптеры. Последние могут только диагностировать ЭБУ. Для программирования используется K-Line адаптеры.
Подходит для диагностики, программированию ЭБУ, откатки по логам.
Возникли сложности с установкой драйверов. Те драйвера на диске который шел в комплекте с адаптером отказались работать с ним.В итоге из интернета были скачаны и установлены драйвера для чипа CH340T. Для этого пришлось разбирать адаптер и смотреть маркировку чипа а под него уже скачивать драйвера. Так же следует в настройках программ нужно ставить тот порт и скорость на котором висит адаптер. Адаптер начал распознаваться проблема решена.
Прошивка ЭБУ.
Для этого потребуется:
— K-line адаптер
— Программа для прошивки (я пользуюсь CombiLoader_2.1.8 )
— Шнур для подключения адаптера к ЭБУ (не обязательно)
— Аккумулятор или преобразователь на 12V (не обязательно)
— Так же если что то хотите поменять в прошивке нужна программа редактирования (я пользуюсь CTP 3.21 ) (не обязательно)
Весь софт бесплатен и свободном доступе в интернете.
Для его изготовления шнура использовал колодку 16 Pin OBD II, тумблер, клеммы 2.8мм, термоусадка, крокодилы и пару метров проводов.
ОСТОРОЖНО: при попытке установить связь с ЭБУ, в котором находится прошивка, защищенная от считывания, содержимое этой прошивки будет потеряно! Восстановить исходную прошивку будет невозможно. У меня как раз была залита такая прошивка и она стерлась при попытке подключения. Пришлось заливать заводскую серийную прошивку.
Комментарии 18
Подскажи на счет самообучения. В установках прошивки количество циклов самообучения что написано, сколько их? И после завершения этого периода самообучения он начнется заново, или процесс самообучения завершится?
Существуют 2 таблицы памяти обучения:
TABKF — используется в том случае, если нет продувки адсорбера
TABKFADS — используется в режиме продувки адсорбера
Коэффициент регулирования запоминается в таблице, если система зафиксировала 4 устойчивых переключения уровня сигнала ДК при изменении текущего KP на величину +/- Шага изменения KP при переходе.
Корректировка значения в памяти обучения происходит только в стационарных условиях, когда режимная точка находится в зоне
(FREQ +/- Допуск на стационарность для обучения; GBC +/- Допуск на стационарность для обучения)
где:
FREQ — квантование оборотов на 16
GBC — квантование расхода воздуха на 16
в течение времени Число стабильных циклов для обучения.
Таблицы памяти обучения корректируются в режимной точке следующим образом:
TABKF = TABKF + KP
TABKFADS = TABKFADS + KP
в других точках также производится коррекция:
TABKF[i, j] = TABKF + KP * KLAM / MAX
где:
TABKF[i, j] — соседняя ячейка в таблице (по оборотам)
TABKF — текущая ячейка
KP — текущий коэффициент регулирования
KLAM — Градиент таблицы обучения
MAX
Новая коррекция таблиц TABKF и TKFADS запрещается, пока не прошла текущая коррекция. Время коррекции составляет 256 ячеек * 20мс = 5.12 cек.
Градиент таблицы обучения – определяет степень изменения соседних точек в памяти обучения. от него зависит на сколько далеко точки соседние будут корректироваться.
