Экспедиционно-силовой багажник на УАЗ-Буханку + лесенка
Всем привет.
Закончил сие чудо своей больной фантазии)))
Поясню почему именно «Экспедиционно-силовой». Данный авто используется как рабочая машина, т.е. багажник используют для перевозки стройматериалов и т.д., но основная мысль была сделать рабочую передвижную платформу — чтобы на ней могли стоять и работать сразу пару человек.
И так приступим, характеристики:
Платформа — общая длина 335 см, ширина 150 см
Высота борта — от платформы — 13 см.
Багажник изначально задумывался как двухсекционный (1-половину проще устанавливать чем целый, 2 — порошковая камера не позволяла засунуть изделия больше 3 метров, но сейчас решили эту проблему).
Основание (нижний контур) — профильная труба 40х20х1,5 мм, перемычки аналогично. Перила — профиль 20х20х1,5. На основании лежит четка 4 мм с ячейкой 50х50.
В отсутствие профилегиба — пришлось рассекать профиль и гнуть секторами — получилось в целом не плохо.

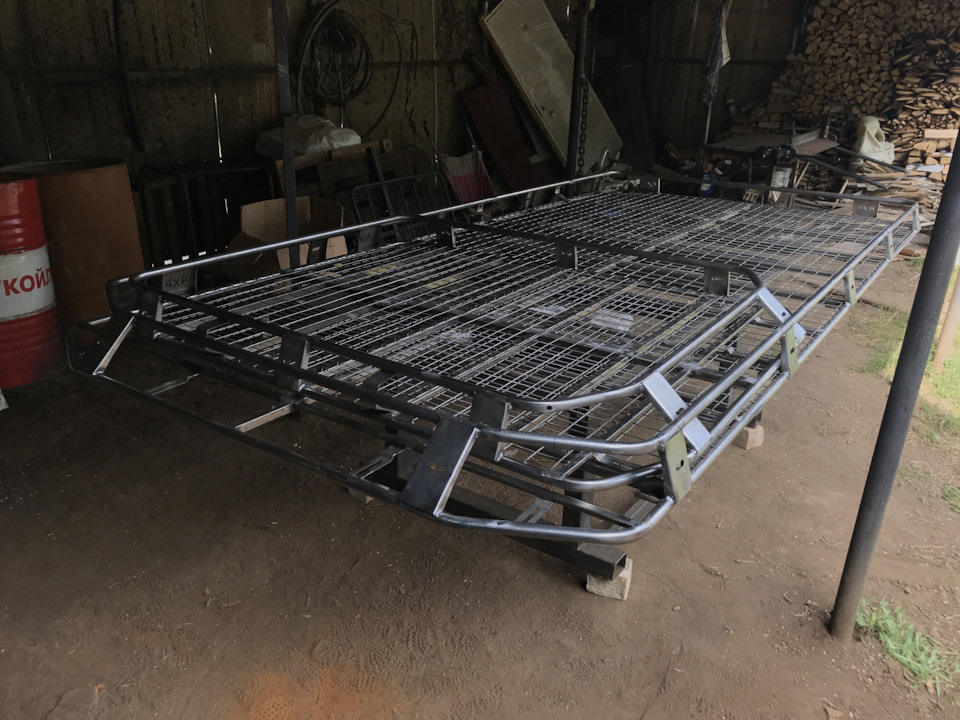

Варили сначала целиковый багажник — и перед отправкой в покраску разделили на две части.

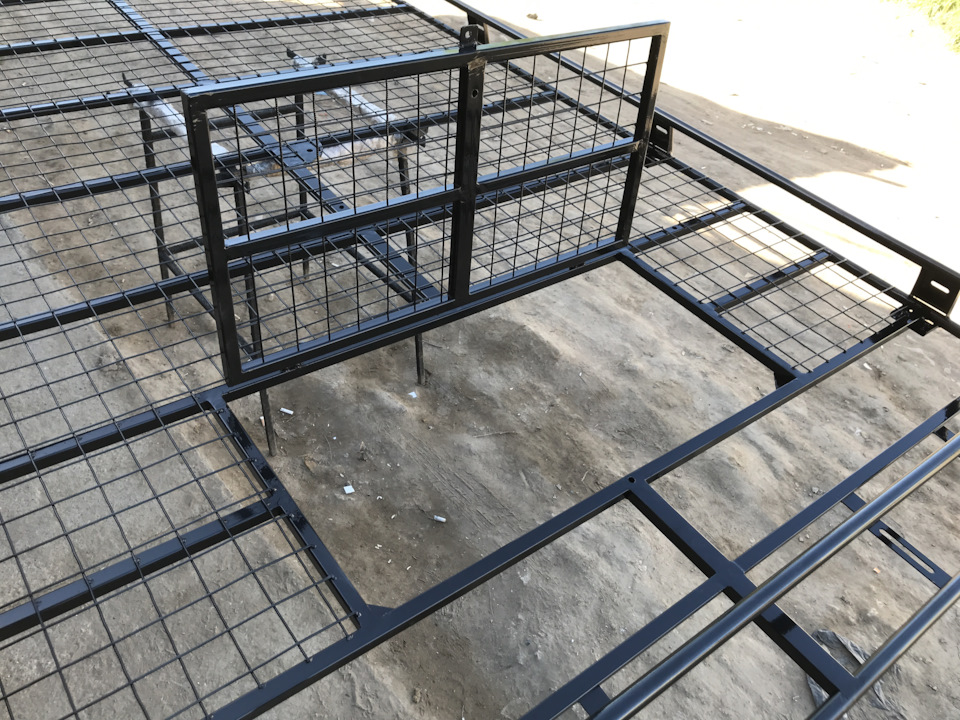

Вот так моя фантазия нарисовала передок багажника:
Перила по середине разомкнуты — ибо если их соединять на секциях — будет не слишком красиво.

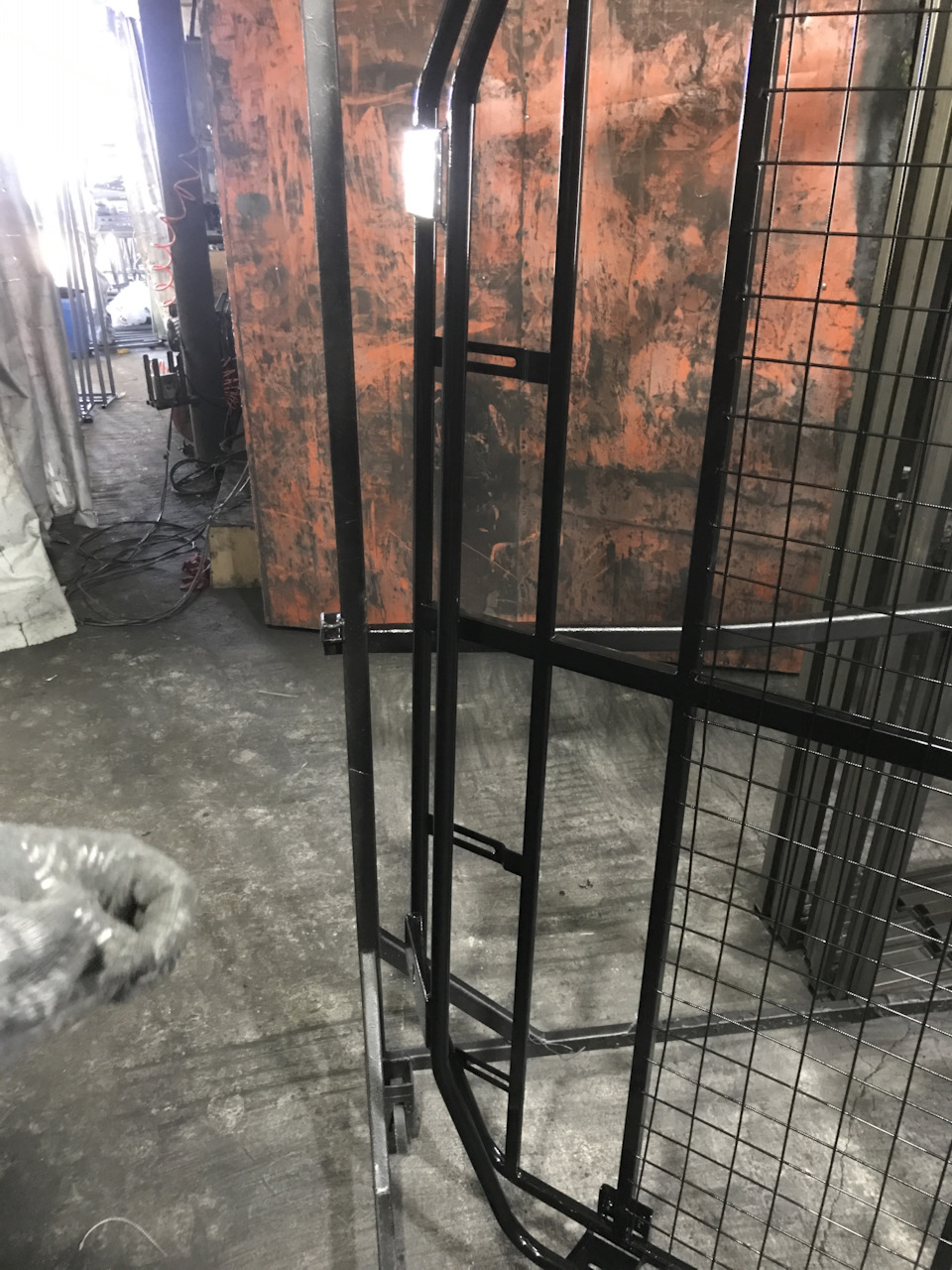

Далее варим кронштейны. Схема как и на Ниве, только крепление больше по габаритам.
Багажник на крыше — изменение конструкции или нет?
Багажник на рейлингах
Багажник на крыше автомобиля с точки зрения законодательства о внесении в конструкцию автомобиля аналогичен установке фаркопа. И в том, и в другом случае у машины должно быть предусмотрено штатное крепление, а сам багажник должен быть сертифицирован. Но всё же в каких случаях на 2021 год багажник на крыше — это изменение конструкции автомобиля, которое необходимо официально регистрировать в ГИБДД? Ведь штраф предусмотрен именно за незарегистрированные в ГАИ именения в конструкции машины.
Но для начала определим два термина, относящиеся к багажнику на крыше, для повышения технической осведомлённости:
Багажник на крышу автомобиля может крепиться либо на рейлингах, либо на ригелях, либо на тех и других. Ниже на рисунке представлен автомобиль, где для крепления багажника одновременно присутствуют и рейлинги, и ригели.
Является ли установка багажника на крышу машины внесением изменений в конструкцию?
А теперь непосредственно о законности установки этих рейлингов, ригелей и вместе с ними и самого багажника — их установка в любом случае является внесением изменений в конструкцию. Это факт. Но плохого в этом для нас ничего нет, потому как запрещены только те изменения, которые не предусмотрены конструкцией конкретно Вашей модели автомобиля и не зарегистрированы формально в ГИБДД, а также когда такие изменения влияют на безопасность дорожного движения.
В каких случаях изменение конструкции не требует регистрации в ГИБДД? Всё очень просто:
Если оба этих условия выполнены, то установка такого багажника на крышу, хотя и является внесением изменений в конструкцию автомобиля, но не требует регистрации в ГАИ при каждой установке. К слову, ситуация эта аналогична автокреслам. Согласно последним изменениям в ПДД, кресло для ребёнка должно быть сертифицировано по вышеуказанным Правилам, иначе формально Вы обязаны вносить изменения в конструкцию авто через ГИБДД каждый раз, когда крепите его в машине и снимаете.
Как узнать, сертифицирован ли багажник на крышу?
Вообще, Правила ЕЭК — это ни что иное, как ГОСТ. И сертификация в 2021 году происходит посредством наклеивания специального маркировочного обозначения о прохождении багажника такой сертификации. И здесь всё по аналогии с детским автокреслом. Только маркировка должна быть с указанием ЕЭК ООН нужного нам номера: 26-02 или 26-03.
Вот только незадача, никаких признаков подлинности такая маркировка не имеет, и подделать её можно любым кустарным способом. Впрочем, значение это может иметь только для Вас в вопросе безопасности и качества самого багажника, ведь он будет вместе с машиной участвовать в дорожном движении и представлять опасность в случае, к примеру, если выпадет из своих креплений на ходу. А вот инспектор ДПС на дороге вряд ли будет проверять подлинность маркировки.
Последний из Могикан — Экспедиционный багажник на УАЗ Буханка
Был у меня в прошлом году случай, когда меня попросили сделать экспедиционный багажник на УАЗ Буханку. Фоток его у меня не осталось, потому что за ним приезжали ночью. Но он был вот такой:
Однако часто я потом видел этот УАЗик в городе, а однажды увидел в аккаунте известной в определенных кругах конторы СпецтюнингУАЗ.
Спасибо, чуваки, я так и думал что мой багажник Вам нравится больше, чем выпускаемое Вами говно.

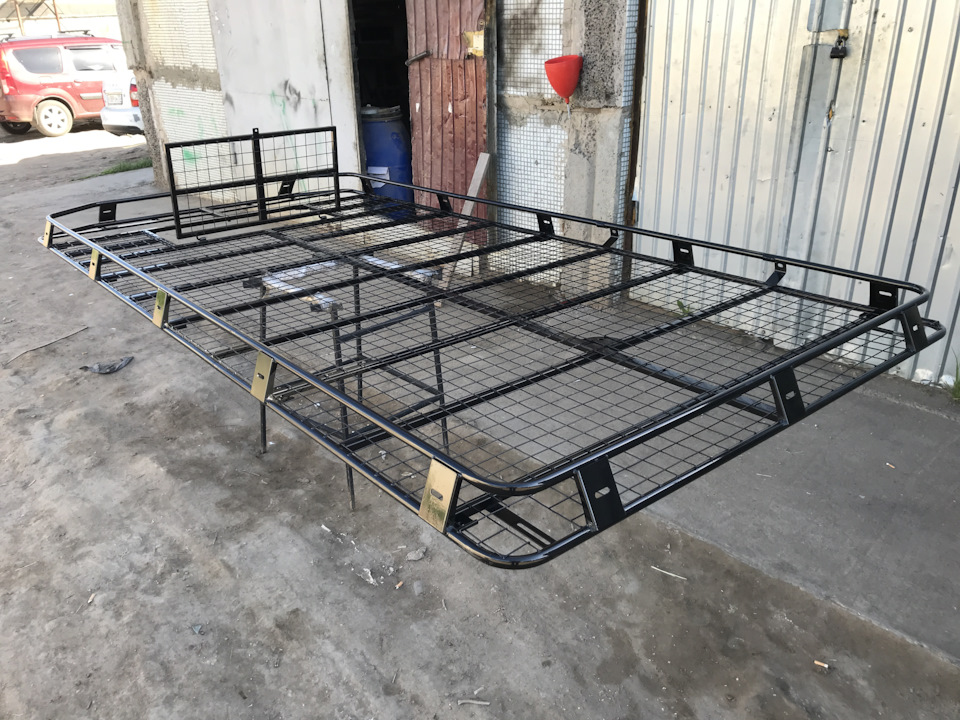

И далее я еще 6 или 7 раз брался за такой же, один был даже с небольшим открывающимся люком

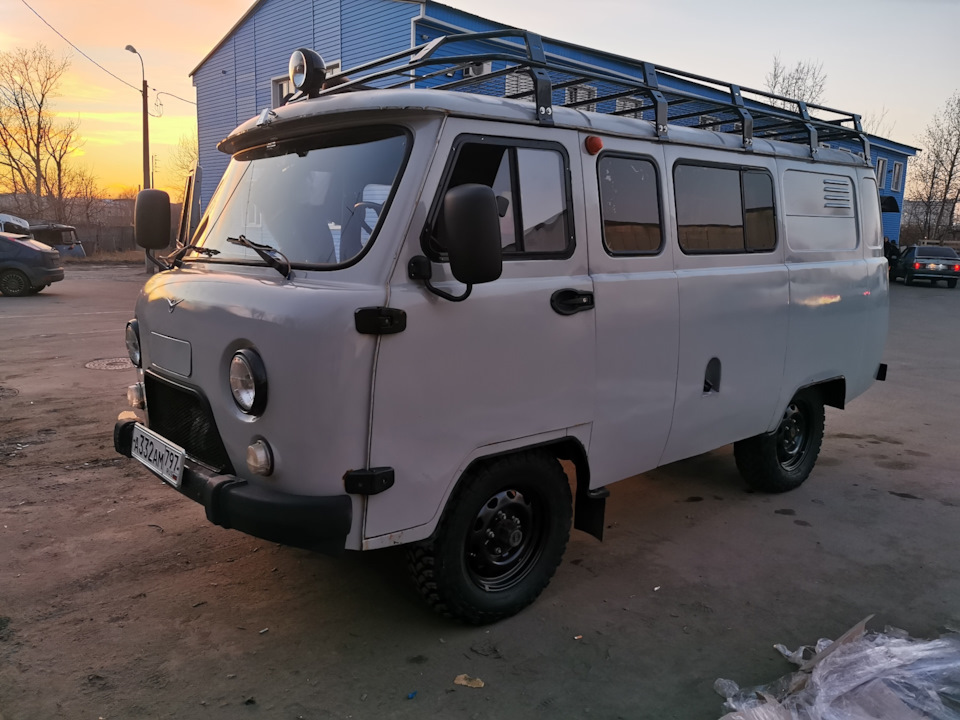

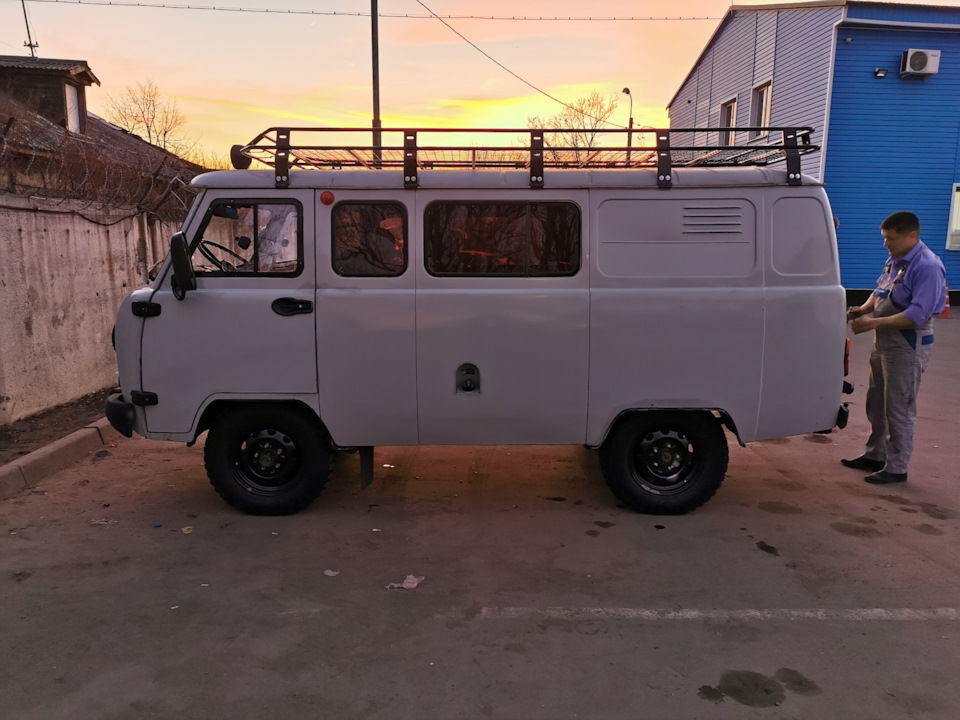

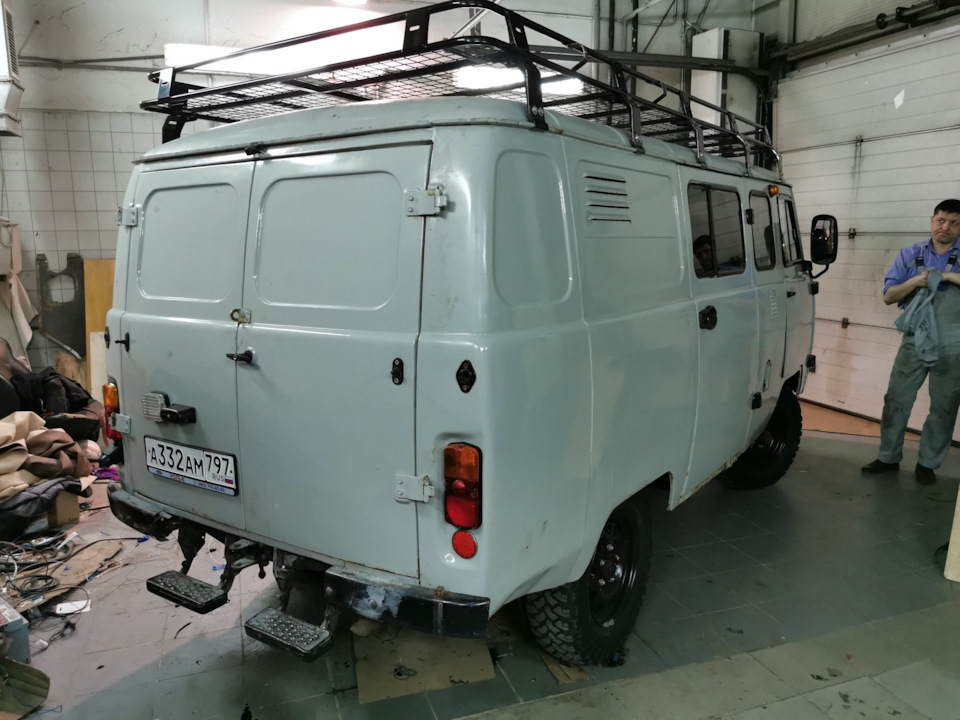

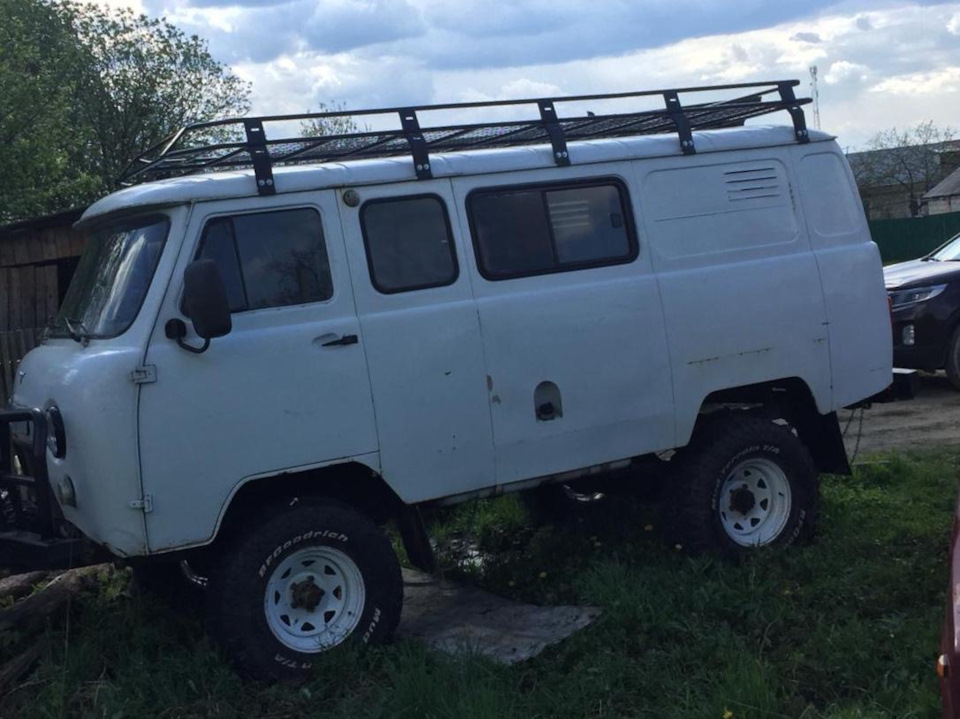

Вот как выглядит на машине.
Один клиент особенно порадовал, точнее клиентка — заказала мужу в подарок в Рязань!

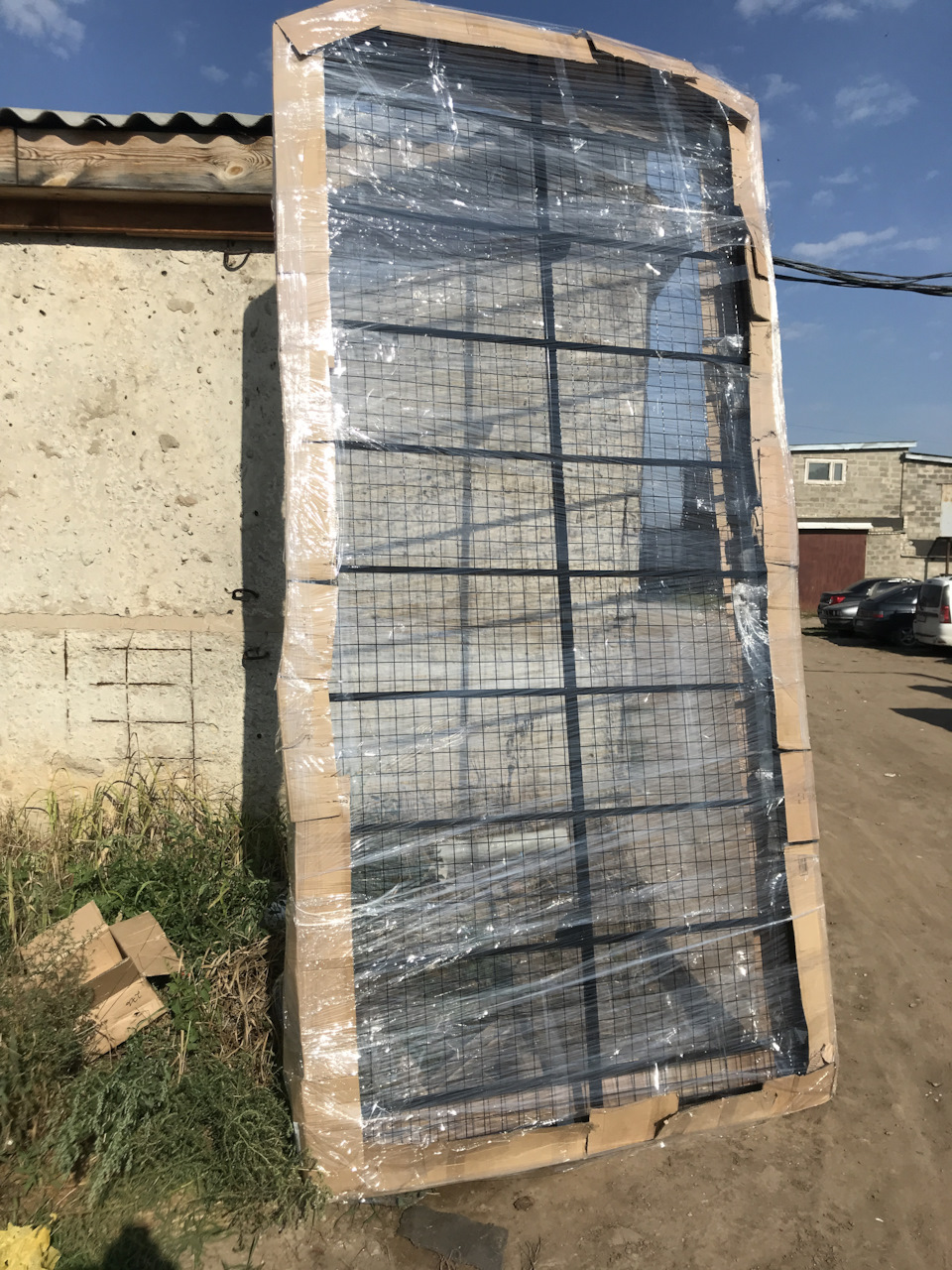

Размеры, конечно, поражают, в 2.8 раза больше Нивовского багажника. Особенно если этот багажник поставить вертикально:

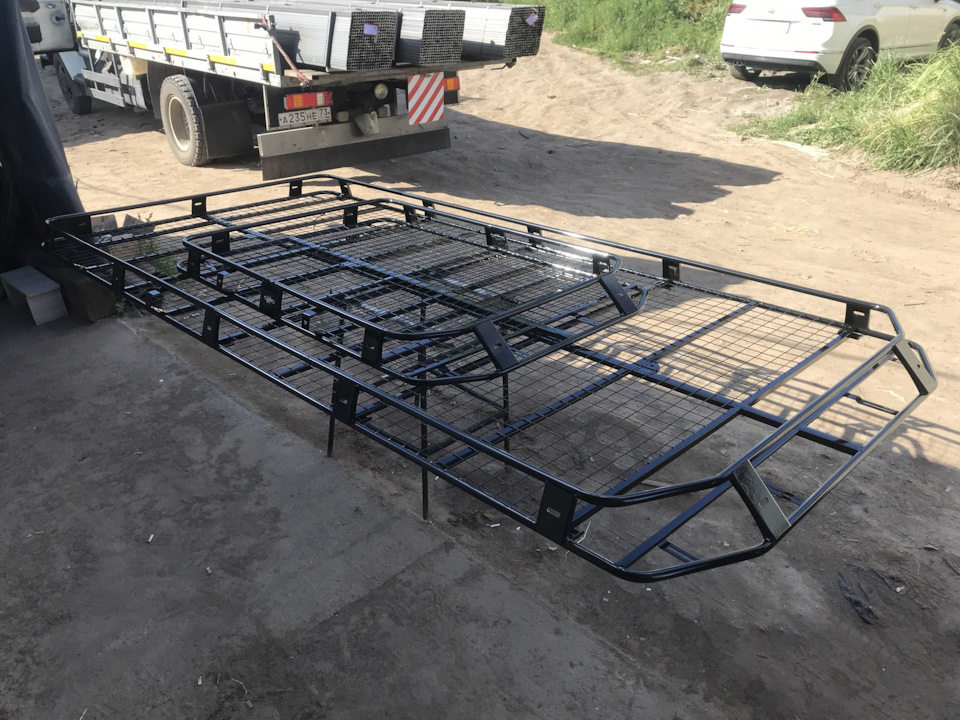

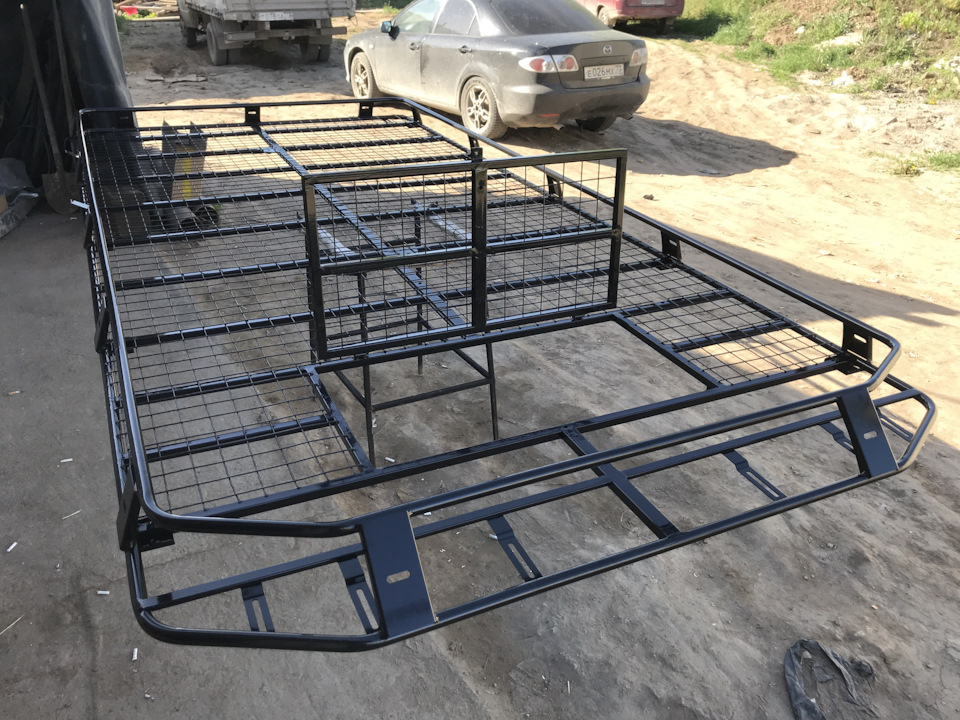

Или положить внутрь любой другой багажник. На данном фото внутри лежит багажник на Шеви Ниву
Но решил я с ними завязать, думаю всего по одной причине — слишком большой размер.
Из-за этого его очень неудобно делать, нужен большой стол отдельно под него, а места совсем нет.
Последний раз я сделал его прямо на улице на новом сварочном столе (которому еще не хватает листа и колес), потому что в цехе его не развернешь и не повернешь нормально, а на улице можно обойти со всех сторон. Кстати, опять тут поражает размер — внутри ПОПЕРЕК лежит багажник на Ниву трехдверку, можно положить так же еще один и еще место останется! ))

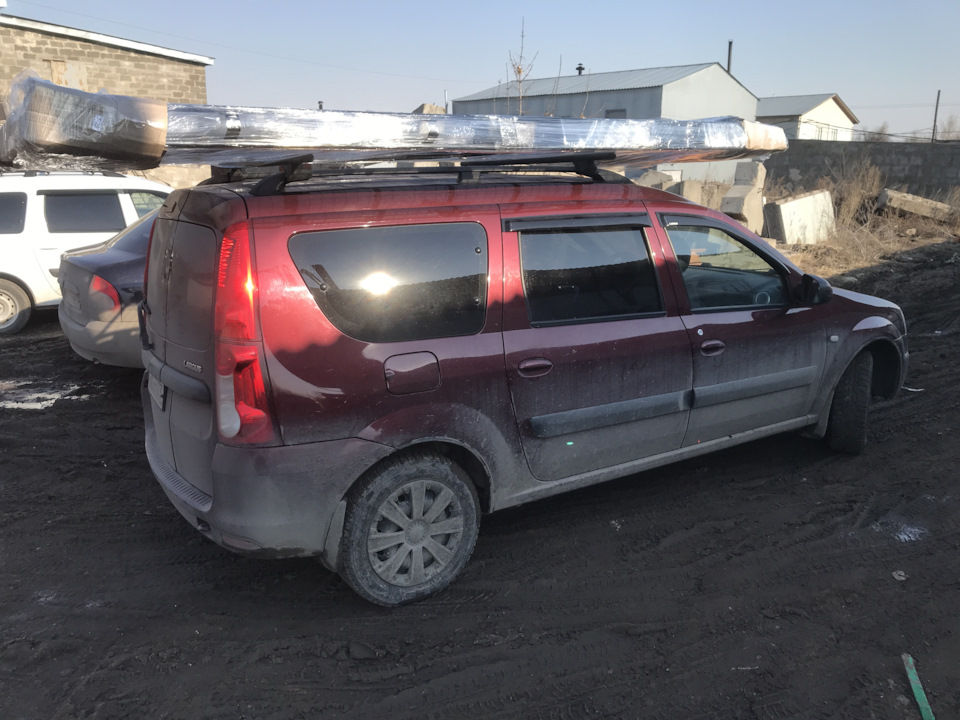

Еще один момент — в связи с этим его неудобно возить. Это надо брать либо Ларгус у родителей и везти на крыше

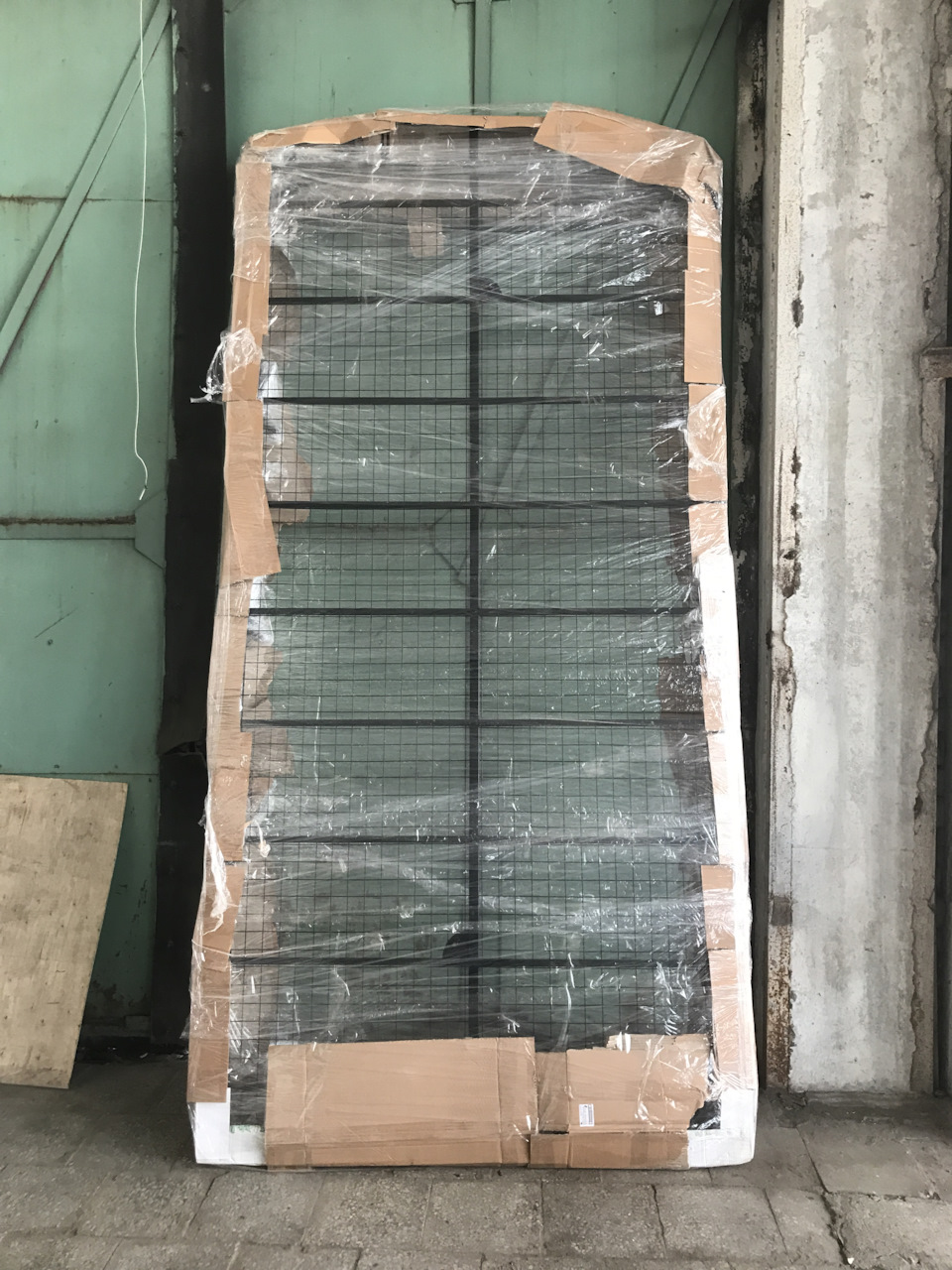

либо прицеп у них же, или у друга. Брать 2 раза — сначала чтоб везти на покраску, и потом чтоб везти из покраски в ТК, при этом его еще очень неудобно упаковывать. Неудобно грузить, неудобно носить — тяжелый и габаритный.
И последнее — его очень долго делать, дня 3-4. За это время можно сделать 3 Нивовских багажника, которые по цене выгоднее одного Буханковского. А еще он еле-еле влезает по диагонали в покрасочную камеру
Я, конечно, не загадываю, возможно когда-нибудь у меня будет большое производство, где будет куча места, отдельный стол под багажник на Буханку и сотрудники, которые его будут делать, то все еще возможно.
Но пока по доброй воле я с ними завязал. Хотя саму Буханку как машину очень люблю!
Поэтому «последний из Могикан» уехал в Иркутск, а когда будет следующий — очень сложно сказать ))
И напоследок еще фоточек ))
Госавтоинспекция разъясняет: требования к использованию багажников на крышах автомобилей не вводились
В последние дни СМИ активно распространяли информацию о том, что в соответствии с поправками в Технический регламент Таможенного союза «О безопасности колесных транспортных средств», якобы принятыми в 2020 году, любые изменения в их конструкцию должны утверждаться в Госавтоинспекции с прохождением обязательной сертификации в специализированных лабораториях.
Так, авторы публикаций утверждают, что за установку так называемого нештатного оборудования, в частности фаркопов, внешних световых приборов, а также дополнительных багажников, в том числе на крыше автомобилей, владельцы транспортных средств будут привлекаться к административной ответственности.
Госавтоинспекция сообщает, что изложенная в материалах СМИ информация не соответствует действительности. Так, последние поправки в Технический регламент Таможенного союза «О безопасности колесных транспортных средств» были внесены в 2018 году, при этом процедуры внесения изменений в конструкцию транспортного средства они не касались.
Согласно действующим положениям Технического регламента, в случае, если багажник сертифицирован, и конструкция транспортного средства предполагает его использование, то никаких согласований с Госавтоинспекцией не требуется.
Если конструкцией автомобиля специальные места для размещения багажника не предусмотрены, то возможность такой установки может быть оценена в рамках процедуры внесения изменений в конструкцию транспортного средства.
Аналогичные требования предъявляются к тягово-сцепным устройствам (фаркопам). Перечень дополнительных внешних световых приборов, устанавливаемых на транспортное средство, и требования, предъявляемые к ним, строго определены положениями Технического регламента.
При этом необходимо отметить, что если установка, например, противотуманных фар не предусмотрена заводом-изготовителем конкретного транспортного средства, то проведение процедуры внесения изменений в конструкцию обязательно.
Установка на крыше автомобиля самодельных конструкций, не соответствующих требованиям безопасности, является внесением изменений в конструкцию транспортного средства и влечет за собой административную ответственность.
В связи с изложенным Госавтоинспекция призывает граждан скептически относиться к подобным фейковым информационным «вбросам». Сотрудникам средств массовой информации и представителям блогосферы настоятельно рекомендуется проверять данные, полученные из неофициальных источников, и не допускать распространения недостоверной и некорректной информации, вводящей в заблуждение аудиторию. При подготовке материалов о деятельности полиции следует использовать сведения, размещенные на официальных интернет-ресурсах ведомства.
Багажник на крыше: как не нарваться на штраф
Что надо знать о штрафе за багажник в 2021 году
Новостные издания напугали автомобилистов новыми штрафами, которые появились после изменений в техрегламенте Таможенного союза и запрете на установку багажников на крышу автомобиля. На самом деле никаких нововведений не было, информацию об этом в Госавтоинспекции опровергли. А штраф за изменение конструкции можно было получить и раньше.
Откуда вообще взялась информация про штрафы за багажники?
Первой о нововведениях написала газета «Аргументы и факты», по данным которой в силу вступили новые требования технического регламента Таможенного союза, а сотрудники ГИБДД начали выписывать штрафы за нештатное оборудование автомобиля. Претензии возникли в том числе и к багажникам на крышах автомобилей, установленным фаркопам, а также к нештатной светотехнике.
Утверждалось, что новые требования техрегламента прямо запрещают эксплуатацию автомобилей с конструктивными изменениями, которые не согласованы с ГИБДД и не проверены в специальных лабораториях. Помимо багажника якобы запрещалась самостоятельная установка фаркопа и иных световых приборов. Однако никаких изменений в техрегламент не вносилось, а штраф за нештатный багажник или фаркоп в России существовал с давних пор.
А что там с регламентом на самом деле?
Последняя коррекция техрегламента Таможенного союза в части безопасности транспорта была проведена 21 июня 2019 года, и никаких изменений по части переоборудования автомобилей в ней не было. Помимо чисто технических поправок в регламент внесли дополнения, касающиеся возможности сертификации автомобилей по требованиям Евро 6, которые действуют в Европе с конца 2015 года.
Первая версия техрегламента образца 2011 года вообще не содержала упоминаний о 6 экологическом классе, поэтому любой транспорт Евро 6 в России и странах Союза получал максимально возможный класс Евро 5, что не позволяло использовать этим машины при международных перевозках в Европе. В прошлом году эту коллизию устранили, причем изменения начали действовать с начала 2020 года.
То есть истории про штрафы за багажник — фейк?
Не все так однозначно. Никаких новых правил и наказаний введено не было, но действующие в России ПДД и без них запрещают изменения в конструкцию транспортных средств. Эксплуатация автомобиля запрещается при модификации тормозов и рулевого управления, световых приборов и стеклоочистителей. На машине должны стоять шины штатных размеров, а двигатель — отвечать нормам по вредным выбросам.
Кроме того, в перечне неисправностей и условий, при которых запрещается эксплуатация транспортных средств, указаны в том числе и изменения конструкции, выполненные без разрешения ГИБДД или МВД. Именно к ним можно отнести нештатный багажник или фаркоп, утверждает автоюрист Сергей Смирнов: «Запрещены изменения, не предусмотренные заводом-изготовителем. Например, если на автомобиль не предусмотрена установка фаркопа, но лично я знаю только один такой — это Chevrolet Traverse. Если его все-таки поставить, то это будет считаться конструктивным изменением».
В случае с багажниками штраф можно получить только при устройстве самодельных конструкций или если установка багажника вообще не предусматривается конструкцией, продолжает Смирнов: «Допустим, автовладелец взял и сварил из арматуры багажник. Или поставил, например, рейлинги туда, где их не может быть — на крышу спортивного купе или кабриолета. Все остальные случаи, когда устройство ставится на штатные места крепления, нарушением не являются».
То есть штраф все-таки возможен. А какой?
На первый взгляд, российский КОАП лояльно относится к изменениям конструкции. В соответствии со статьей 12.5, управление транспортным средством при наличии неисправностей или условий, при которых эксплуатация запрещена, наказывается штрафом в размере 500 рублей. Однако инспектор тут же вынесет предписание демонтировать нештатный элемент, а если этого не сделать, то можно нарваться на полный запрет эксплуатации машины.
«Сотрудник в любом случае даст предписание устранить нарушение. И если на месте это сделать невозможно, то водитель имеет право, соблюдая меры предосторожности, доехать до места ремонта», — объясняет юрист. Игнорирование требования инспектора может повлечь за собой более серьезные последствия.
«Во-первых, водителя могут привлечь к неисполнению законного требования сотрудника полиции, а это уже 15 суток. Также можно аннулировать регистрацию автомобиля, и это единственный способ наложить запрет на эксплуатацию, так как номера давно не снимают», — добавляет Смирнов. Однако в реальности выяснить, было ли конкретному водителю уже сделано предписание, и исполнил ли он наложенное ранее, крайне сложно.
Мне нужен нестандартный багажник. Что делать?
Если на автомобиль нужно установить особенную конструкцию, изготовленную на заказ, придется пройти официальный путь регистрации изменений, говорит Смирнов. Иначе сотрудник ГИБДД действительно сможет наказать на нарушение и наложить запрет на эксплуатацию.
«Обращаешься в ГИБДД с заявлением о внесении изменений с проектом, либо с уже готовой конструкцией. Тебе говорят, в какую контору обращаться. Там проверяют, можно ли это изготовить или установить, будет ли багажник отвечать требованиям безопасности, и дают официальное заключение. С ним идешь в отдел ГИБДД и официально вносишь изменения в конструкцию с занесением отметки в документы», — объясняет юрист.
У меня фирменный багажник. Ограничений нет?
Ограничения есть, но они не связаны с нарушениями ПДД. Во-первых, есть ограничения нагрузки на крышу или рейлинги автомобиля. В случае с легковыми моделями это, как правило, не более 50 килограмм. Во-вторых, ограничения по массе груза есть у самого багажника. Чаще всего багажник рассчитан на больший вес, чем рейлинги (например, на 120 кг), но ориентироваться в этом случае нужно на меньшее значение.
При превышении расчетных величин можно повредить сам багажник, помять рейлинги или крышу автомобиля. Кроме того, тяжелый груз на крыше повышает центр тяжести, что ухудшает поведение машины на дороге. Наконец, в случае с открытым багажником нужно очень ответственно подходить к вопросу крепления груза, чтобы избежать падения вещей на ходу — вина за повреждения дороги и других машин в таком случае всегда возлагается на владельца груза.
Инспектор вообще может проверять машину на дороге?
Любое конструктивное изменение может стать поводом для остановки на дороге, однако возить с собой сертификат на багажник и диагностическую карту водитель не обязан, утверждает Сергей Смирнов: «Водитель должен предъявить права, свидетельство о регистрации и страховку. Сотрудник может привлечь за конструктивные изменения, но для этого он должен доказать, что такие изменения вообще есть».
Если не считать требований по габаритам и видимости световых приборов, конкретных условий по конструкции багажников и методах их установке нет ни в техрегламенте, ни в российских законах, добавляет юрист. Поэтому если не видно явных и очевидных нарушений, споры между инспектором и водителем могут затянуться. Если же конструктивные изменения есть, но они корректно оформлены, вся информация о них должна содержаться в графе СТС с особыми отметками, которую инспектор обязан принять во внимание.
Что говорят в ГИБДД?
Госавтоинспекция также разъяснила, что требования к использованию багажников на крышах автомобилей не вводились.
«Последние поправки в технический регламент Таможенного союза «О безопасности колесных транспортных средств» были внесены в 2018 году, при этом процедуры внесения изменений в конструкцию транспортного средства они не касались, — уточнили в ГИБДД. — Согласно действующим положениям Технического регламента, в случае, если багажник сертифицирован, и конструкция транспортного средства предполагает его использование, то никаких согласований с Госавтоинспекцией не требуется».
Как объяснили в ведомстве, если конструкцией автомобиля специальные места для размещения багажника не предусмотрены, то возможность такой установки может быть оценена в рамках процедуры внесения изменений в конструкцию транспортного средства.
Аналогичные требования предъявляются к тягово-сцепным устройствам фаркопам. Перечень дополнительных внешних световых приборов, устанавливаемых на транспортное средство, и требования, предъявляемые к ним, строго определены положениями Технического регламента.
«Если установка, например, противотуманных фар не предусмотрена заводом-изготовителем конкретного транспортного средства, то проведение процедуры внесения изменений в конструкцию обязательно», — добавили в ведомстве.
А вот установка на крыше автомобиля самодельных конструкций, не соответствующих требованиям безопасности, считается внесением изменений в конструкцию транспортного средства и влечет за собой административную ответственность.
