Трение в машинах, трение и износ в машиностроении

Технические науки

Похожие материалы

Основная работа всех машин и механизмов, заключается в относительном перемещении сопряженных поверхностей, которые сопровождаются трением и износом, из-за происходит выход из строя узлов и механизмов. Проблема износа и трения является одной из наиболее общих и важных, определяющих, в значительной мере, развитие и прогресс в области машиностроения и эксплуатации техники.

Трение является важнейшим видом вредного сопротивления; в то же время на действие сил трения основан ряд важнейших технологических процессов и работы механизмов: процессы прокатки, дробления, торможения автомобиля, сцепления шины с дорогой, трение в механизме сцепления, работа фрикционов, ременные передачи и т.д. Являясь неизбежным спутником всякого движения, а следовательно и работы машины, трение иногда достигает весьма большой величины; например, при прокатке около 50% все энергии двигателя затрачивается на преодоление трения.

Износ деталей оказывает решающее влияние на долговечность и эксплуатационную надежность узлов трения. Увеличение зазора в сопряжениях вследствие износа часто сопровождается снижением коэффициента полезного действия, возникновением ударных нагрузок, увеличением потерь на трение и интенсивности износа сопряженных деталей [1].

Работа, развиваемая силами трения, отчасти превращается в теплоту, отчасти затрачивается на истирание твердых трущихся поверхностей; при этом появляются колебания, звук (скрип тормозов, свист шин при резком торможении и т.д.).

Повышение температуры частей машины всегда нежелательно и даже опасно, так как перегрев может привести к самовозгоранию смазки, заеданию и поломкам частей машины: с повышением температуры металлы теряют в большей или меньшей степени свою прочность.

Больший интерес представляет новая энергетическая теория А.Д. Дубина; он отмечает, что нельзя правильно оценить и раскрыть природу трения и износа на основе одних только общих законов классической механики и считает, что трение есть процесс возбуждения атомов и атомной решетки поверхностного слоя в результате передачи энергии от одного тела к другому.

При сухом трении неизбежно нагревание трущихся тел и их изнашивание, состоящее отчасти в срыве бугорков, отчасти в деформациях и других более сложных явлениях молекулярного характера; повышение температуры при трении может довести вкладыши коленчатого вала из твердого состояния в расплавленное.

Жидкостное трение имеет совсем другой характер: при нем твердые трущиеся поверхности тел полностью отделены одна от другой сплошным слоем смазки (жидкости или газа) такой толщины, что даже самые высокие бугорки этих поверхностей не соприкасаются или почти не соприкасаются. Поэтому силами трения в этом случае являются главным образом силы сопротивления сдвига внутри самой жидкости, обладающей определенной вязкостью, а износ твердых поверхностей теоретически полностью исключен, таким образом, назначение смазки состоит в разъединении твердых трущихся поверхностей, в устранении непосредственного контакта между ними, неизбежно ведущего при относительном движении их к изнашиванию. [2].

Полусухое трение получается при наличии тонкого смазочного слоя, когда значительная часть бугорков твердых трущихся поверхностей еще соприкасаются, деформируются и срезается; поэтому для этого трения можно считать достаточно правильными законы Кулона.

В большинстве современных машин имеет место трение полужидкостное или полусухое, поэтому ближайшей задачей является переход на жидкостное трение, без износа трущихся поверхностей.

Величина износа характеризуется толщиной стертого слоя металла.

Различают следующие виды естественного износа:

Работа любой машины неизбежно сопровождается трением при относительном движении ее частей, поэтому полностью устранить износ невозможно; величина же износа при непосредственном контакте поверхностей прямо пропорциональна работе сил трения. Абразивный износ частично вызывается действием пыли и грязи, поэтому очень важно содержать машину в чистоте, особенно ее трущиеся части, важно также, что бы работа машины была спокойной (безударной).

Таким образом, под изнашиванием следует понимать неизбежный и вредный процесс изменения формы и размеров частей машин и сооружений по действием главным образом сил трения и других тесно связанных с ним факторов. [3].

Огромное большинство деталей машин выходят из строя именно в следствии износа. Поэтому уменьшение трения и износа даже на 5-10% даст огромную экономию, что имеет исключительное значение.

Для борьбы с износом и трением заменяют одни металлы другими, применяют термическую и химическую обработку трущихся поверхностей, точную механическую обработку, а также заменяют металлы различными заменителями (пластмассами, древесиной специальной обработки и т.п.), изменяют конструкцию, улучшают смазку и вводят новые виды ее и т.д.

В машинах стремятся не допускать непосредственного трения скольжения твердых поверхностей, для чего или разделяют их слоем смазки (жидкостное трение), или же вводят между ними добавочные элементы качения (шариковые и роликовые подшипники), к перемещению грузов на катках и колесах и т.п.

Основное правило конструирования трущихся деталей машин состоит в том, что более дорогой и трудно заменяемый элемент трущейся пары (вал) изготовляют из более твердого и более износоустойчивого материала, обычно из твердой стали. А более простые, дешевые и легко сменяемый части (вкладыши подшипника) изготовляют из сравнительно мягкого материала с небольшим коэффициентом трения, обычно из бронзы, бабита, специальных сортов чугуна и т.п.

Кроме физического износа, машина подвержена также старению; при этом стареет ее конструкция и машина становится невыгодной технически и экономически по сравнению с новыми, более совершенными по конструкции и работе.

Список литературы

Завершение формирования электронного архива по направлению «Науки о Земле и энергетика»

Создание электронного архива по направлению «Науки о Земле и энергетика»

Электронное периодическое издание зарегистрировано в Федеральной службе по надзору в сфере связи, информационных технологий и массовых коммуникаций (Роскомнадзор), свидетельство о регистрации СМИ — ЭЛ № ФС77-41429 от 23.07.2010 г.

Соучредители СМИ: Долганов А.А., Майоров Е.В.

Источник

Трение в механизмах. Законы, виды трения

1. Основные понятия и законы трения

Трением называется сопротивление относительному перемещению соприкасающихся и взаимодействующих тел, возникающее в зоне их контакта.

Вектор силы трения, лежит в касательной плоскости к трущимся поверхностям и направлен против скорости относительного движения.

Сила трения покоя имеет место до начала движения при действии сдвигающей силы. Величина неполной силы трения покоя равна приложенной сдвигающей силе; величина полной силы трения равна предельному значению сдвигающей силы, при котором может начаться относительное движение тел.

Сила трения движения возникает при относительном движении тел. Ее величина не зависит от движущей силы, превышение которой над силой трения вызывает ускорение движения тела.

Величины силы трения движения и предельной силы трения покоя при скольжении зависят от следующих факторов:

Величина силы трения качения кроме перечисленных факторов зависит еще от радиусов кривизны поверхностей в месте их соприкосновения.

2. Виды трения

По характеру относительного движения трущихся тел различают:

На практике часто один вид трения сопровождается другим. По характеру смазки трущихся поверхностей различают:

Попадание достаточного количества смазки в зазор между трущимися поверхностями обеспечивается:

2.1. Трение скольжения

Трение скольжения за исключением жидкостного характеризуется формулами (рис. 1).

Рис. 1. Схема взаимодействия сил при скольжении тел

Если силы, приложенные к телу А, стремятся его сдвинуть (или же двигают) по опорной поверхности В, то в месте контакта помимо нормальной составляющей реакции N возникает касательная составляющая T, направленная против движения действительного или возможного, обусловленная шероховатостью и называемая силой трения. Наибольшая величина силы сухого трения пропорциональна нормальному давлению трущихся поверхностей друг на друга.

где f — коэффициент трения скольжения (безразмерная величина). Величина f зависит от материала и степени обработки (а также от температуры) трущихся поверхностей. В момент начала движения (T=Tmax) f имеет наибольшее значение (статический коэффициент трения или коэффициент трения при покое), после чего сразу несколько уменьшается, изменяясь в дальнейшем со скоростью сравнительно мало. При этом для большинства материалов f при увеличении скорости уменьшается.

Углом трения называется угол между полной реакцией R и нормальной реакцией N. При T=Tmax этот угол называется предельным углом трения. Обозначая его через φ, имеем φ=arctg f. Ориентировочные значения коэффициентов трения скольжения приведены в табл. 1.

Таблица 1. Значения коэффициентов трения скольжения

Материалы трущихся поверхностей	Коэффициент трения f
	покоя		движения
	насухо	со смазкой	насухо	со смазкой
Сталь — сталь	0,15	0,1 — 0,12	0,15	0,05 — 0,1
Сталь—мягкая сталь	—	—	0,2	0,1 — 0,2
Сталь — чугун	0,3	—	0,18	0,05 — 0,15
Мягкая сталь — чугун	0,2	—	0,18	0,05 — 0,15
Сталь — бронза	0,15	0,1 — 0,15	0,15	0,1 — 0,15
Мягкая сталь — бронза	0,2	—	0,18	0,07 — 0,15
Чугун — чугун	—	0,15	0,15	0,07 — 0,12
Чугун — бронза	—	—	0,15 — 0,2	0,07 — 0,15
Бронза — бронза	—	0,1	0,2	0,07 — 0,1

2.2. Трение качения

Трение качения возникает при перекатывании круглого тела по поверхности качения.

При качении тела по пoверхности другого (рис. 2) к еηо оси должна быть положена сила Р для преодоления сопротивления, выражаемого моментом сопротивления при качении (моментом пары трения качении):

(2)

где N — нормальное давление (в случае рис. 2 N равна весу G); k — коэффициент трения качения (выражается в единицах длины), называемый также плечом пары трения.

Рис. 2. Схема взаимодействия сил при качении тел

Пара N’ и N» с моментом m смещает нормальную реакцию N в сторону движения на расстояние k. Качение без скольжения имеет место, если f r > k.

Ориентировочные значения коэффициентов трения качения круглого тела по поверхности качения приведены в табл. 2.

Таблица 2. Значения коэффициентов трения качения круглого тела по поверхности качения

Материалы круглого тела и поверхности качения	Коэффициент трения k, см
Мягкая сталь— мягкая сталь	0,005
Закаленная сталь — закаленная сталь	0,001
Чугун — чугун	0,005
Дерево— сталь	0,03 — 0,04

2.3. Жидкостное трение

Жидкостное трение характеризуется формулой для силы внутреннего трения

(3)

где η — абсолютная вязкость; S — площадь трущихся поверхностей; υ — градиент скорости.

Абсолютная вязкость η по замеряемой относительной вязкости Е в градусах Энглера определяется по формуле:

(4)

Жидкостное трение обеспечивается, если несущая способность масляного слоя будет равна нормальной силе при заданной скорости относительного движения и при толщине масляного слоя, превышающей сумму высот неровностей на поверхностях трения. При небольшой шероховатости (с наибольшей высотой неровностей до 0,1 толщины масляного слоя) получаем надежное жидкостное трение с характером движения жидкости в зазоре, близким к ламинарному. При более шероховатых поверхностях трения и большой скорости относительного движения поверхностей движение жидкости в зазоре становится турбулентным, и потери на трение сильно возрастают. Получающийся вследствие этого нагрев масла в зазоре и снижение его вязкости создают опасность разрыва масляного слоя и нарушения жидкостного характера трения.

На практике приведенный коэффициент трения с учетом смазки определяют по формуле:

(5)

где p — среднее удельное давление в кг/см2; η — вязкость масла в сантипаузах, n — частота вращения в об/мин.

3. Моменты трения

Моменты трения можно определить по формуле:

(6)

Моменты трения в подвижных соединениях машин, работающих при меняющихся режимах нагружения, определяются по формулам, учитывающим форму и шероховатость поверхностей деталей в зоне контакта, а также наличие смазки с учетом ее количества и вязкости. В расчетах вместо f — коэффициента трения используют fпр — приведенный коэффициент трения, который учитывает условия работы трущейся пары (форму направляющих, наличие смазки и др).

Например, для V-образной направляющей приведенный коэффициент трения равен:

(7)

где α — угол наклона боковой направляющей.

Для колеса тележки с наружным диаметром D (качение) и с подшипником скольжения на цапфе d приведенный коэффициент трения будет равен:

(8)

Для подшипника скольжения при достаточном подводе смазки и средних кромочных давлениях момент трения можно определить по формуле:

(9)

где d и f — диаметр и длина подшипника скольжения в мм; Δ — диаметральный зазор в посадке подшипника в мм; n — частота вращения в об/мин; η — вязкость масла в сантипаузах.

Для зубчатого зацепления момент трения можно определить по формуле:

(10)

где P0 — окружное усилие в кг; d0, b — диаметр начальной окружности и ширина шестерни в мм; υ — окружная скорость в м/сек; с — коэффициент, равный 3–6 при струйной смазке и 5–10 при смазке погружением на высоту зуба и доходящий до 50 при погружении на большую глубину.

Значения f и k для конкретных передач в подвижных соединениях машин даны в соответствующих разделах технической литературы, посвященной расчету деталей машин.

Источник

Виды трения в машинах

Износостойкость узлов и деталей ПТиСДМ

1. По наличию и характеру относительного движения трущихся поверхностей:

а) трение покоя: сила, возникающая между двумя контактирующими телами и препятствующая возникновению относительного движения.

Сила трения покоя, соответствующая началу относительного движения, превышает по значению силу трения движения. С этим и связаны повышенные потери на трение в период пуска машин.

б) трение движения бывает трех видов:

— трение качения: сопротивление движению, возникающее при перекатывании тел друг по другу.

где k – коэффициент трения качения;

Источник

Закон силы трения: объясняем сложную тему простыми словами

Почему звучит скрипка, когда по струнам проводят смычком? Почему на мокрой дороге автомобилю сложнее затормозить? Вы стоите на абсолютно гладкой поверхности ледяного озера. Как сдвинуться с места? Как снять тесное кольцо с пальца? Ответы на все эти вопросы можно получить, подробно изучив такую важную тему, как закон силы трения.

Определение силы трения

Когда мы говорим «абсолютно гладкая поверхность» — это значит, что между ней и телом нет трения. Такая ситуация в реальной жизни практически невозможна. Избавиться от трения полностью невероятно трудно.

Чаще при слове «трение» нам приходит в голову его «тёмная» сторона — из-за трения скрипят и прекращают качаться качели, изнашиваются детали машин. Но представьте, что вы стоите на идеально гладкой поверхности, и вам надо идти или бежать. Вот тут трение бы, несомненно, пригодилось. Без него вы не сможете сделать ни шагу, ведь между ботинком и поверхностью нет сцепления, и вам не от чего оттолкнуться, чтобы двигаться вперёд.

Трение — это взаимодействие, которое возникает в плоскости контакта поверхностей соприкасающихся тел.
Сила трения — это величина, которая характеризует это взаимодействие по величине и направлению.

Основная особенность: сила трения приложена к обоим телам, поверхности которых соприкасаются, и направлена в сторону, противоположную мгновенной скорости движения тел друг относительно друга. Поэтому тела, свободно скользящие по какой-либо горизонтальной поверхности, в конце концов остановятся. Чтобы тело двигалось по горизонтальной поверхности без торможения, к нему надо прикладывать усилие, противоположное и хотя бы равное силе трения. В этом заключается суть силы трения.

Откуда берётся трение

Трение возникает по двум причинам:

Виды силы трения

В зависимости от вида трущихся поверхностей, различают сухое и вязкое трение. В свою очередь, оба подразделяются на другие виды силы трения.

Сила трения покоя

Рассмотрим силу трения покоя подробнее.

Обычная ситуация: на кухне имеется холодильник, его нужно переставить на другое место.

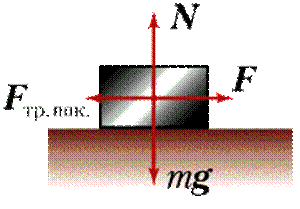

Когда никто не пытается двигать холодильник, стоящий на горизонтальном полу, трения между ним и полом нет. Но как только его начинают толкать, коварная сила трения покоя тут же возникает и полностью компенсирует усилие. Причина её возникновения — те самые неровности соприкасающихся поверхностей, которые деформируясь, препятствуют движению холодильника. Поднатужились, увеличили силу, приложенную к холодильнику, но он не поддался и остался на месте. Это означает, что сила трения покоя возрастает вместе с увеличением внешнего воздействия, оставаясь равной по модулю приложенной силе, ведь увеличиваются деформации неровностей.

Пока силы равны, холодильник остаётся на месте:

Сила трения, которая действует между поверхностями покоящихся тел и препятствует возникновению движения, называется силой трения покоя

Сила трения скольжения

Что же делать с холодильником и можно ли победить силу трения покоя? Не будет же она расти до бесконечности?

Зовём на помощь друга, и вдвоём уже удаётся передвинуть холодильник. Получается, чтобы тело двигалось, нужно приложить силу, большую, чем самая большая сила трения покоя:

Теперь на движущийся холодильник действует сила трения скольжения. Она возникает при относительном движении контактирующих твёрдых тел.

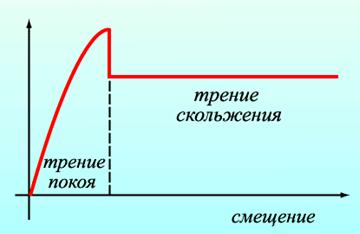

Итак, сила трения покоя может меняться от нуля до некоторого максимального значения — Fтр. пок. макс И если приложенная сила больше, чем Fтр. пок. макс, то у холодильника появляется шанс сдвинуться с места.

Теперь, после начала движения, можно прекратить наращивать усилие и ещё одного друга можно не звать. Чтобы холодильник продолжал двигаться равномерно, достаточно прикладывать силу, равную силе трения скольжения:

Как рассчитать и измерить силу трения

Чтобы понять, как измеряется сила трения, нужно понять, какие факторы влияют на величину силы трения. Почему так трудно двигать холодильник?

Самое очевидное — его масса играет первостепенную роль. Можно вытащить из него все продукты и тем самым уменьшить его массу, и, следовательно, силу давления холодильника на опору (пол). Пустой холодильник сдвинуть с места гораздо легче!
Следовательно, чем меньше сила нормального давления тела на поверхность опоры, тем меньше и сила трения. Опора действует на тело с точно такой же силой, что и тело на опору, только направленной в противоположную сторону.

Сила реакции опоры обозначается N. Можно сделать вывод

Второй фактор, влияющий на величину силы трения, — материал и степень обработки соприкасающихся поверхностей. Так, двигать холодильник по бетонному полу гораздо тяжелее, чем по ламинату. Зависимость силы трения от рода и качества обработки материала обеих соприкасающихся поверхностей выражают через коэффициент трения.

Коэффициент трения обозначается буквой μ (греческая буква «мю»). Коэффициент определяется отношением силы трения к силе нормального давления.

Он чаще всего попадает в интервал от нуля до единицы, не имеет размерности и определяется экспериментально.

Можно предположить, что сила трения зависит также от площади соприкасающихся поверхностей. Однако, положив холодильник набок, мы не облегчим себе задачу.

Ещё Леонардо да Винчи экспериментально доказал, что сила трения не зависит от площади соприкасающихся поверхностей при прочих равных условиях.

Сила трения скольжения, возникающая при контакте твёрдого тела с поверхностью другого твёрдого тела прямо пропорциональна силе нормального давления и не зависит от площади контакта.

Этот факт отражён в законе Амонтона-Кулона, который можно записать формулой:

где μ — коэффициент трения, N — сила нормальной реакции опоры.

Для тела, движущегося по горизонтальной поверхности, сила реакции опоры по модулю равна весу тела:

Сила трения качения

Ещё древние строители заметили, что если тяжёлый предмет водрузить на колёсики, то сдвинуть с места и затем катить его будет гораздо легче, чем тянуть волоком. Вот бы пригодилась эта древняя мудрость, когда мы тянули холодильник! Однако всё равно нужно толкать или тянуть тело, чтобы оно не остановилось. Значит, на него действует сила трения качения. Это сила сопротивления движению при перекатывании одного тела по поверхности другого.

Причина трения качения — деформация катка и опорной поверхности. Сила трения качения может быть в сотни раз меньше силы трения скольжения при той же силе давления на поверхность. Примерами уменьшения силы трения за счёт подмены трения скольжения на трение качения служат такие приспособления, как подшипники, колёсики у чемоданов и сумок, ролики на прокатных станах.

Направление силы трения

Сила трения скольжения всегда направлена противоположно скорости относительного движения соприкасающихся тел. Важно помнить, что на каждое из соприкасающихся тел действует своя сила трения.

Бывают ситуации, когда сила трения не препятствует движению, а совсем наоборот.

Представьте, что на ленте транспортёра лежит чемодан. Лента трогается с места, и чемодан движется вместе с ней. Сила трения между лентой и чемоданом оказалась достаточной, чтобы преодолеть инерцию чемодана, и эти тела движутся как одно целое. На чемодан действует сила трения покоя, возникающая при взаимодействии соприкасающихся поверхностей, которая направлена по ходу движения ленты транспортёра.

Если бы лента была абсолютно гладкой, то чемодан начал бы скользить по ней, стремясь сохранить своё состояние покоя. Напомним, что это явление называется инерцией.

Сила трения покоя, помогающая нам ходить и бегать, также направлена не против движения, а вперёд по ходу перемещения. При повороте же автомобиля сила трения покоя и вовсе направлена к центру окружности.

Для того чтобы понять, как направлена сила трения покоя, нужно предположить, в каком направлении стало бы двигаться тело, будь поверхность идеально гладкой. Сила трения покоя в этом случае будет направлена как раз в противоположную сторону. Пример, лестница у стены.
