Не включается вентилятор охлаждения на оке
Всем привет. Нет, еще не собрал, но истина где-то рядом и думаю что будет полезно и интересно многим узнать что я хочу сделать.
На оке при включении вентилятора охлаждения довольно сильно просаживаются обороты. Да и шум стоит. При том включается он сразу на максимальную скорость, а далее спустя короткое время отключается. То что отключается так быстро- говорит о том что эффективность оного довольно велика. Естественно, охлаждение от 2108, а тут всего 2 горшка. Еще часто отказывает датчик включения вентилятора. тогда вентилятор не включится вообще. Или будет работать всегда. Как повезет.
Так вот, решил создать устройство, которое будет включать и регулировать обороты вентилятора в зависимости от температуры двигателя на основе ШИМ. (TL494). В однотактном режиме.
Примерные планы:
Что б включалось сразу на 30-40% ШИМа. (Компаратор в 494) и плавно повышалась до 100% в зависимости от разогрева движка.
Управляющий сигнал брать с датчика температуры (ТМ106). Но это маловероятно. Ниже объясню.
Внятной схемы пока нет. Но за сегодня обеспечил надежное управление полевиком.
Если подключать полевик к выходу 494 напрямую, то у нас на меандре в конце импульса будет долгий спад. Это разряжается затвор. Из за этого полевик полуоткрытый какое-то время и поэтому сильно перегревается.
При помощи такой с схемки на 2х транзисторах (S9013 S9015) сделал простой драйвер. Это обеспечило надежное и быстрое отпирание и запирание Mosfet без перегрева на нагрузке (Частота ШИМ 38кГц). Это была главная проблема. Сейчас нагрев 50N06 даже без радиатора около 40-50 градусов на 60-70% ШИМ. на остальных режимах греется меньше. Параллельно нагрузке обязательно должен быть диод. Мощный. Индуктивность мотора без диода раскаляет полевик за пару секунд.

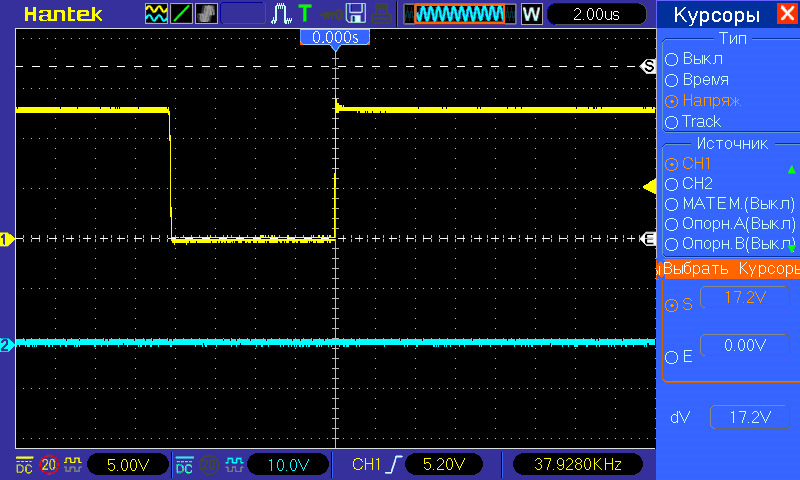

Сигнал на затворе при нагрузке двигателем.
Вот сама схема пока на макетке. Выглядит довольно уебищно непонятно. Но так всегда при создании. Вообще такая длина проводников на имульсной схемотехнике довольно сильно дает мусора.
Неисправности вентилятора системы охлаждения
Кроме заклинившего термостата и порванного клинового ремня, причиной слишком высокой температуры охлаждающей жидкости может стать неисправный вентилятор системы охлаждения, однако только при длительной работе на холостых оборотах. Но неисправный вентилятор не должен означать конца поездки:
Иллюстрации показывают термовыключатель функции включения вентилятора системы охлаждения после прекращения работы двигателя, слева у 4-цилиндрового двигателя, справа у 5-цилиндрового.
Снятие вентилятора системы охлаждения
Вентилятор системы охлаждения необходимо снимать с радиатора вместе с задним защитным кожухом радиатора – так называемой царгой вентилятора:
Не включается вентилятор охлаждения радиатора. На ходу все ок, термостат работает исправно(новый)
Датчик включения поменял, реле поменял, предохранители вроде целые, моторчик вентилятора рабочий(напрямую запускается), контакты почистил. Все равно не включается и машина, стоя на месте, греется и не дует, в чем может быть дело?
Уже все перепробовал, ничего не могу поделать с этим((
Не работает охлождение ОКА-11116
31 мая 2014, 16:44 #1
Не работает мотор на радиаторе охлождения ОКА1116. Помогите найти причину.
31 мая 2014, 16:46 #2
31 мая 2014, 21:17 #3
Да мне хватает на 2 круга вокуруг дома и температура 100
31 мая 2014, 21:17 #4
31 мая 2014, 21:31 #5
Прежде чем заработает мотор вентилятора охлаждения должен сработать термостат,если температура растет быстро,пощупай нижний шланг радиатора,если не греется(греется меньше верхнего-охлаждение идет по»малому кругу»т.е.термостат не открывает радиатор(а датчик включения вентилятора стоит в радиаторе).Если помпа работает нормально-стопудово меняй термостат,я сменил три(!)пока нашел нормальный. Рекомендую белорусский,земЕля (Дмитриев,Курск.обл.)
31 мая 2014, 21:32 #6
Вентелятор и реле работает, остаётся датчик температуры и ЭБУ. При чём температуру датчик показывает. Как дальше искать неисправность.
31 мая 2014, 21:36 #7
Охлаждение идёт через радиатор, трубки которые к ниму идут горячии все. В этой машине единственный датчик температуры, и он стоит на двигателе. На радиаторе ничего не стоит. Двигатель Дайхатцу.
31 мая 2014, 21:36 #8
romangulyaev87mailru, 31 мая 2014, 21:32, #6
Вентелятор и реле работает, остаётся датчик температуры и ЭБУ. При чём температуру датчик показывает. Как дальше искать неисправность.
Датчик показывает 100 а вентилятор не включается,так что ли.
