Уборка воды гидроэлеватором с установкой автомобиля на водоисточник
Дополнительные рекомендации
Наиболее характерные ошибки, допускаемые водителями при работе
1. Неполное открытие вентиля в напорную линию гидроэлеватора.
2. Отсутствие контроля за уровнем воды в цистерне.
1. Обратная линия гпдроэлеватора опускается через верхний люк в цистерну и
обязательно закрепляется задержкой.
2. Чтобы не было резкого перегиба, на конце обратной линии присоединяется напорно-всасывающий рукав.
3. Забор воды из цистерны в данном случае рекомендован при помощи
кольцевания, т. к. во всасывающем рукаве за счет подъема остается воздушная
пробка (см. раздел «Забор воды при прокладке всасывающей линии через перила моста»).
4. Промежуточная емкость служит гарантией против срыва кольца при кратковременных повышениях расхода
воды. Она позволяет несколько повысить производительность гидроэлеватора за счет
поступления воды из братной линии на слив (без подпора).
Примечание: Все это облегчает запуск системы, и при контроле за уровнем воды в
цистерне, обеспечивает высокую надежность. Вместе с тем на боевое развертывание
и запуск тратится значительно больше времени и сил, непрерывный контроль за
разветвления, которая также является надежной в запуске.

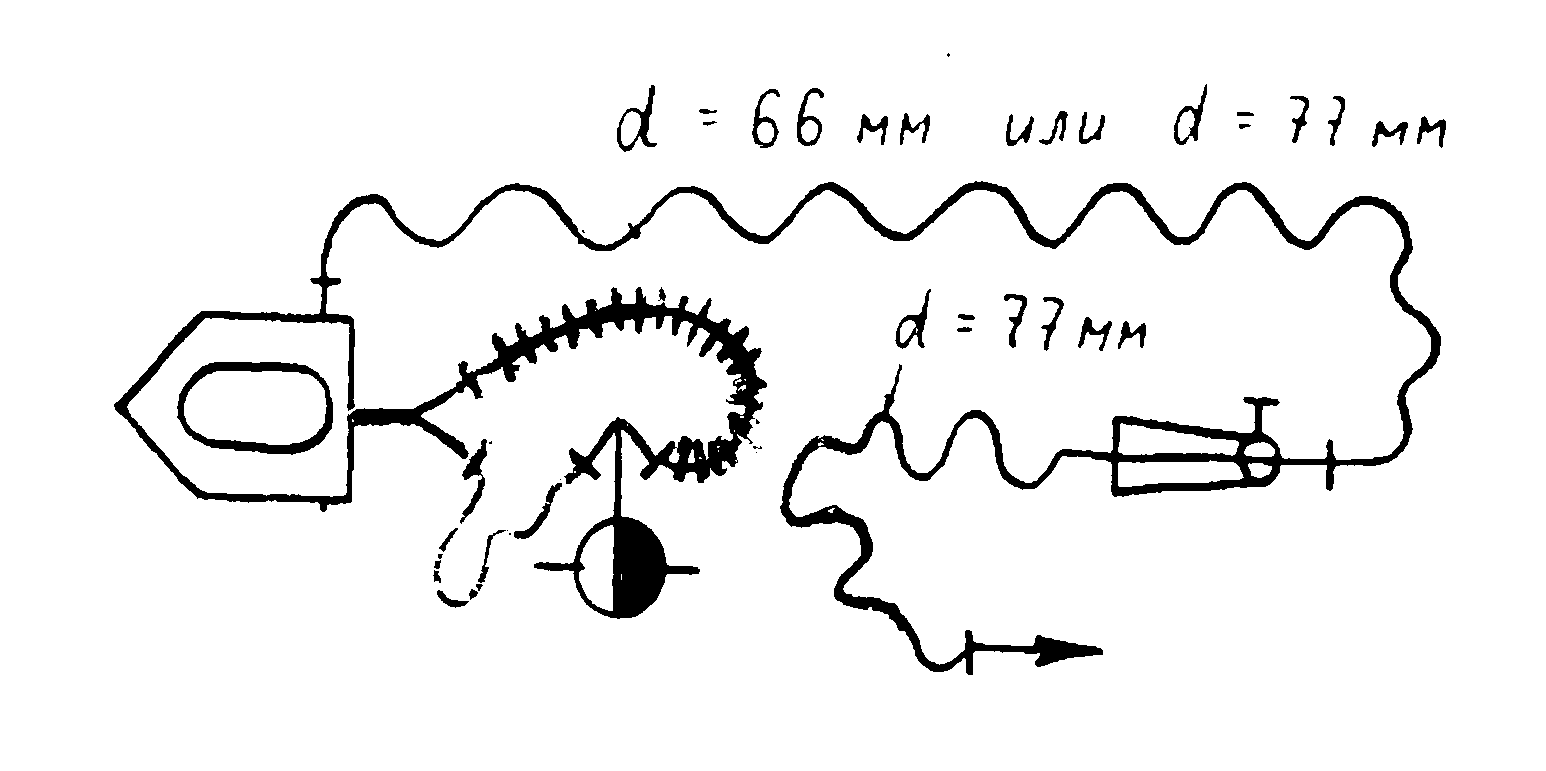

Рис.13
Рис. 14
При наличии водоисточника (гидранта или водоема), его надо использовать при
откачке воды из помещения. Для этого вода из водоисточника подается насосом в линию гидроэлеватора, а линия от гидроэлеватора идет в канализацию (см. рис. 13).
Такая схема надежнее в работе, чем замкнутое гндроэлеваторное кольцо, и не требует специальных навыков. Давление на насосе можно держать от 6 до 9 атм.
В отдельных случаях, при напоре в гидранте 3—9 атм., уборку воды можно проводить без установки
автомобиля, присоединив напорную линию гидроэлеватора непосредственно к колонке.
IX. ПОДАЧА ВОЗДУШНО-МЕХАНИЧЕСКОЙ ПЕНЫ
Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет
Работа от пожарного гидранта и с гидроэлеватором: схемы забора воды
Работа от гидранта
Схема гидранта и пожарной колонки
Основные ошибки
Дополнения и пояснения
При работе с гидрантом необходимо прежде всего уяснить конструкцию гидранта московского образца и назначение разгрузочного клапана. Необходимо различать гидрант московского образца и новые гидранты ГОСТ 8220-85, т.к. для полного открытия клапана у первого требуется сделать 11-12 полных оборотов, а у второго 12-15 оборотов центральным ключом колонки (таким образом не менее 24 полуоборотов).
Полное открывание клапана должно контролироваться по прекращению выхода воды из сливного отверстия гидранта.
Работа с гидроэлеватором
Гидроэлеваторное кольцо может быть составлено по следующим основным схемам:
Кроме этого гидроэлеватор может использоваться для уборки воды из помещении с установкой автомобиля (мотопомпы) на водоисточник.
Гидроэлеваторное кольцо
Схема работы с гидроэлеватором
Для работы гидроэлеватора Г-600 должны применяться прорезиненные рукава диаметром 77 мм. При прокладке линии из рукавов 66 мм производительность гидроэлеватора резко падает, т.к. эти рукава обладают значительно большим сопротивлением. Так при спрыске 19 мм гидроэлеватор может обеспечить подачу воды с расстояния только до 40 м без подъема. Полноценную замену могут дать 2 параллельные обратные линии из рукавов 66 мм. Для этой цели на гидроэлеватор присоединяют тройник от старого лафетного ствола ПЛС-75 или изготавливают его специально и держат навернутым на диффузоре вместо муфтовой головки. Запуск системы не отличается от описанных способов ничем.
Забор воды с установкой автомобиля на водоисточник
Уборка воды гидроэлеватором
При наличии водоисточника (гидранта или водоема) его надо использовать при уборке (откачке) воды из помещения. Для этого вода из водоисточника подается насосом в напорную линию гидроэлеватора, а от гидроэлеватора идет в канализацию (см. рис. 2). Такая схема надежнее в работе, чем замкнутое гидроэлеваторное кольцо и не требует специальных навыков.
Давление на насосе можно держать от 6 до 9 атм. В отдельных случаях, при напоре в гидранте 3-4 атм, уборку воды можно проводить без установки автомобиля, присоединив напорную линию гидроэлеватора непосредственно к колонке.
Практическая работа на пожарном насосе: подготовка, проверка, забор и подача воды
Пожарные насосы в пожарных автомобилях прежде всего, обеспечивают подачу воды на тушение пожаров, а так же применяются во многих вспомогательных системах, таких, как вакуумные системы, гидроэлеваторы и др. Широкое применение обусловлено не только их устройством, но и рабочими характеристиками, особенностями режимов их работы, это обеспечивает эффективное применение их для тушения пожаров.
Назначение специальных агрегатов и устройств
Перечень общепринятых сокращений и пояснения:
Подготовка пожарного автомобиля к работе
Боевое развертывание пожарных
При подготовке ПА по прибытию на место работы необходимо:
Дальнейшие действия водителя зависят от вида работы.
Дополнительные сведения и пояснения:
Проверка пожарного насоса на герметичность
При испытании пожарного насоса на герметичность:
Показания мановакууметра при испытании насоса на сухой вакуум
Показания мановакууметра при испытании насоса на «сухой вакуум». Деления шкалы от 0 до −1 показаны условно.
Дополнительные пояснения:
Определение причин неисправностей вакуумной системы можно использовать следующие приемы:
Забор воды из водоема
при помощи ГВА
Наиболее характерные ошибки допускаемые водителями при подачи воды из водоема:
Заполнение пожарного насоса водой
Дополнительные сведения и пояснения:
при неисправной вакуумной системе
Схема вакуумной системы пожарного автомобиля
Примечание. Положение рычага в позиции 1а для продувки вакуумной системы в зимнее время; положение в позиции 2а для создания вакуума в полости пожарного насоса.
Характерные ошибки при работе:
Дополнительные рекомендации:
Если это условие выполнить невозможно, воду можно забрать кольцеванием цистерны для чего:
при прокладке всасывающей линии через препятствия
При перегибах всасывающего рукава через перила и другие препятствия, в верхней точке рукава остается воздушная пробка.
При открывании выкидного штуцера скорость движения воды увеличивается и воздушная пробка проталкивается в насос.
Поскольку перегиб рукава видно сразу, обрыв водяного столба надо предвидеть заранее и прибегнуть к одному из способов, преследующих одну цель – удалить воздушную пробку после попадания ее в насос.
1-й способ
После появления воды в смотровом глазке вакуум-клапан и вакуум-аппарат не отключать:
Примечание: выкидную линию присоединять только к верхнему патрубку насоса.
2-й способ
После появления воды в смотровом глазке:
Когда установится нормальный режим:
3-й способ
Заключается в том, что забор воды можно от начала до конца провести кольцеванием цистерны.
Наиболее характерные ошибки допускаемые водителями при работе:
Заполнение цистерны водой из открытого водоисточника от насоса
Водопенные коммуникации АЦ-40 (130)
Данное упражнение отличается от обычной подачи воды лишь тем, что вместо выкидного штуцера открывается вентиль «в цистерну» 2.
Вместе с тем необходимо помнить, что внутренняя площадь стенок пожарной автоцистерны АЦ-40 (130) 63Б составляет более 10 м2 (100000 см 2 ). При такой площади даже небольшое избыточное давление 0,5 кг/см 2 создает разрывающее усилие в 5 т.
Чтобы не разорвать цистерну, заполнение ее должно производиться под небольшим давлением 1,5-2 атм. В этом случае контрольная трубка успевает пропускать избыток воды в момент переполнения цистерны.
При появления воды из контрольной трубки сразу убавляется газ и включается сцепление. После этого закрывается вентиль «в цистерну».
Если заполнение цистерны необходимо ускорить, надо обязательно открыть крышку верхнего люка цистерны и только тогда увеличить давление. Кроме того первоначальное открывание вентиля «в цистерну» необходимо производить при минимальном давлении.
Подача воды
из цистерны
(работа с насосом без установки ПА на водоем)
Операции по окончании работы:
По прибытию в гараж следует:
Наиболее характерные ошибки допускаемые водителями при работе подачи воды из цистерны:
Дополнительные сведения и пояснения
Выпуск воздуха необходим для создания устойчивого давления, поэтому для более полного удаления его воду желательно подавать через вентиль от нижнего патрубка.
из водоема с помощью гидроэлеватора
Гидроэлеваторное кольцо для работы по подаче воды из водоема может быть составлена по следующим схемам:
Работа по схеме Насос — гидроэлеватор — насос (подробнее по ссылке выше)
Запуск гидроэлеватора по схеме: «насос-гидроэлеватор-насос».
Работа по схеме насос – гидроэлеватор – разветвление – насос (подробнее по ссылке выше)
Запуск гидроэлеватора по схеме: «насос – гидроэлеватор – разветвление – насос». Такую схему работы гидроэлеватора рекомендуется использовать при большей (чем 20) метров длине рукавных линий.
Работа по схеме насос – гидроэлеватор – цистерна – насос (подробнее по ссылке выше)
Запуск гидроэлеватора по схеме «насос – гидроэлеватор – цистерна – насос»
Когда вода вернется в цистерну
Дополнения и пояснения.
Данный способ является наиболее надежным, позволяет открывать задвижку к стволу сразу при запуске системы и кратковременно вынимать гидроэлеватор из воды, что необходимо при уборке воды из помещений.
Однако данный способ применим при работе только с одним гидроэлеватором Г-600, так как диаметр патрубка «цистерна-насос» всего 80 мм. и он не может обеспечить работу двух гидроэлеватьров.
На пожарных автомобилях выпускаемых в настоящее время диаметр патрубка «цистерна-насос» увеличен, либо устанавливают два патрубка диаметром 80 мм с отдельными вентилями.
Кроме того, необходим постоянный контроль за уровнем воды в цистерне при помощи наблюдателя. Контроль за уровнем воды при помощи датчиков уровня не оперативен, что не позволяет сбалансировать поступление воды и ее расход. В предыдущих способах работы с гидроэлеватором этот баланс получается автоматически.
Уборка воды гидроэлеватором с установкой на водоисточник
При наличии водоисточника (гидранта или водоема) его можно использовать при уборке (откачке) воды из помещения. Для этого вода из водоисточника подается насосом в напорную линию гидроэлеватора, а от гидроэлеватора на слив.
Схема уборки воды гидроэлеватором
Такая схема надежнее в работе, чем замкнутое гидроэлеваторное кольцо и не требует специальных навыков в работе. В отдельных случаях при напоре в гидранте в 3 – 4 кгс/см 2 уборку воды можно производить без установки автомобиля на водоисточник, присоединив напорную линию гидроэлеватора непосредственно к пожарной колонке.
Подача воздушно механической пены
без установки АЦ на водоем
После подачи пены, не отключая насоса:
12. Закрыть кран подачи пенообразователя из пенобака.
Операции по промывке пеносмесителя!
Не выполнение операций по промывке пеносмесителя приводит к полимеризации и последующему затвердеванию пенообразователя в дозаторе!
с установкой АЦ на водоем
После подачи пены, не отключая насоса:
Закрыть кран подачи пенообразователя из пенобака.
Операции по промывке пеносмесителя!
Дополнения и пояснения
Как вы заметили, операции по подаче воздушно – механической пены, на первоначальном этапе, ничем не отличаются от операций по подаче воды, с установкой или без установки пожарного автомобиля на водоисточник. Но вместе с тем, при подаче воздушно-механической пены, необходимо еще более тщательно контролировать удаление воздуха из полости насоса до включения сцепления.
При наличии даже небольшого количества воздуха в полости насоса, при наличии пенообразователя, рабочее колесо насоса при вращении взбивает воздушно-механическую пену, которая заполняет свободное пространство.
Это может произойти и если промывка водопенных коммуникаций проведена некачественно, вода из насоса не слита.
Видео про пожарные насосы
Гидроэлеватор Г-600: устройство и принцип действия
Гидроэлеватор Г-600 – представляет собой устройство эжекторного типа (струйный насос) предназначенного для забора воды из открытых водоисточников, которые находятся ниже уровня насоса до 20 м и удалены от пожарного автомобиля на расстоянии до 100 метров. Гидроэлеватор может забрать воду из водоисточников с небольшой глубины (5-10 см). Это свойство позволяет использовать устройство для откачки воды, пролитой при тушении пожара.
В ситуациях, когда уровень воды в пожарном пруду находится существенно ниже уровня насоса, а это свыше глубины забора 7,5 метров или резервуар чересчур загрязнен и является не доступным для подъезда автомобильного транспорта, то забор жидкости может происходить за счет такого вспомогательного пожарного оборудования, как гидроэлеватор Г-600 и Г-600А.
Данные модификации отличаются только всасывающей сеткой, так в Г-600 она имеет плоскую форму, а в Г-600А закругленную.
Само по себе устройство данного агрегата подразумевает функционирование техники на принципах насоса струйного типа.
Главная цель эксплуатации такой установки и, соответственно, ее функция – обеспечение бесперебойной подачи водяного потока по трубопроводным системам (в сельском хозяйстве) различных гидровеществ, транспортировка воды по рукавам с большой глубины или с отдаленного источника.
Суть функционирования такого устройства заключается в использовании кинетической энергии движимого потока воды, подаваемой под большим напором через насос в пожарные стволы. Забор воды происходит с помощью эжекции жидкости.
По закону Бернулли, при изменении диаметра трубопровода в меньшую сторону скорость потока жидкости увеличивается, а давление потока уменьшается (кинетическая энергия увеличивается при уменьшении потенциальной – это уже основное правило гидродинамики).
Наименьшая высота слоя воды эжектируемой гидроэлеватором – 10 мм согласно ГОСТ Р 50398-92.
Разберем из чего же состоит гидроэлеватор.
Описание
Назначение и описание Г-600
Конструкция
1 – колено; 2 – сетка всасывающая; 3 – обечайка; 4 – сопло; 5 – диффузор; 6 – головка соединительная ГМН-80; 7 – головка соединительная ГМН-70
Коэффициент полезного действия стандартного гидроэлеватора Г-600 не превышает 30%, однако и этого хватает, чтобы справляться со множеством поставленных задач, которые данный агрегат решает максимально оперативно.
Характеристики
Технические ТТХ
Принцип работы
Принцип работы гидроэлеватора Г-600
Сам процесс собирания конструкции и производства запуска системы с гидроэлеваторным агрегатом Г-600 подразумевает следующий алгоритм:
Схема по приведенному алгоритму забора воды представлена на рисунке.
Схема работы и забора воды
Данный алгоритм не является основным, он так же может быть заменен сбором схемы через водосборник ВС-125, или как часто его называют в пожарной охране «штаны».
После того, как система работающая от гидроэлеватора заполнится жидкостью и вода начнет прибывать, нужно довести показатель давления по манометру до 800 кПа и медленно, плавно открыть задвижку напора на пожарном насосе, по которому вода будет поступает напорную рукавную линию.
Способы забора воды с помощью гидроэлеватора
Очень важно не упускать из виду уровень оставшейся воды в цистерне.
В случае, если производительность ствола будет превышать производительность гидроэлеваторного устройства, то вода в цистерне будет в дефиците и в скором времени у вас не останется резерва для стабильной работы схемы забора воды с помощью Г-600. Так для запуска системы необходимо 550 литров воды.
Гидроэлеватор Г-600 является очень простым в управлении техническим средством. Во многом, это связано с тем, что в нем нет механический, то есть движущихся частей.
По той же причине, срок его эксплуатации при идеальных условиях ограничен лишь коррозией материалов, из которых он выполнен.
Очень часто гидроэлеваторные агрегаты – это единственный выход при необходимости гидромеханизации различных архитектурных, строительных, горных работах в деятельности не связанной с пожарной охраной.
Также такое устройство будет очень полезным в процессе удаления шламов на фабриках обогащения различных веществ и, почти незаменимым, в котельных и электроэнергетических станциях.
Необходимое количество воды для запуска гидроэлеваторной системы
Необходимое давление в насосе для работы
Для определения потребного давления в насосе в зависимости от глубины отбора воды и величины эжектируемого расхода служит график.
Работу гидроэлеватора необходимо рассматривать в составе бустерной системы. На рисунке приведены экспериментальные графики зависимостей:
График построен для случая, когда длина напорных линий не превышает 20 м.
График зависимости работы гидроэлеваторной системы
Учитывайте потери напора на длине линий свыше 20 м. В случае, когда длина напорных линий превышает 20 м, эти потери напора на один напорный прорезиненный рукав (20 м) составляют:
Учитывайте при решении вопроса о длине рукавных линий то обстоятельство, что производительность гидроэлеватора возрастает с увеличением его погружения под уровень воды.
Так, при погружении под уровень на 5 м, номинальная производительность увеличивается до 730 л/мин.
Пользуйтесь этим обстоятельством при заборе воды из глубоких водоемов.
При использовании гидроэлеватора в качестве водоуборочного эжектора и питания его от водопровода с начальным давлением не ниже 3 кгс/см 2 производительность его уменьшается до 4,5 л/сек.
Техническое обслуживание
После работы гидроэлеваторов:
Хранить гидроэлеватор в сухом помещении.
Отработка норматива по забору воды
Рекомендации по практической работе со специальными агрегатами пожарных автомобилей
МИНИСТЕРСТВО ВНУТРЕННИХ ДЕЛ РФ
Начальник ГУ ГПС МВД РФ
Р Е К О М Е Н Д А Ц И И
ПО ПРАКТИЧЕСКОЙ РАБОТЕ СО СПЕЦИАЛЬНЫМИ
АГРЕГАТАМИ ПОЖАРНЫХ АВТОМОБИЛЕЙ
Учебное пособие
Начальник ВНИИПО МВД РФ
УДК 614.846.6.
Рекомендации по практической работе со специальными агрегатами пожарных автомобилей. М.: ВНИИПО МВД РФ, 1994, с.
Изложены рекомендации по работе со специальными агрегатами пожарных автоцистерн (насос пожарный, газоструйный вакуум-аппарат, вакуумный затвор, коробка отбора мощности и т. д.). Предназначено для водителей пожарных автомобилей, инженерно-технических работников гарнизонов противопожарной службы, слушателей средних и высших учебных заведений МВД России.
СОДЕРЖАНИЕ
1. Приемы работы по управлению специальными агрегатами пожарных автоцистерн
1.1. Подготовка ПА по прибытии к месту работы..
1.2. Подача воды из цистерны
1.3. Подача воды из цистерны в лафетный ствол
1.4. Забор воды из водоёма при помощи газоструйного вакуумаппарата
1.5. Забор воды из водоёма без применения вакуумаппарата
1.6. Забор воды из водоёма по схеме
1.7. Заполнение цистерны водой
1.8. Работа от гидранта
1.9. Работы по размораживанию гидранта в зимний период с помощью «устройства отогрева»
1.10.Работа с гидроэлеватором по схеме
1.11.Работа с гидроэлеватором по схеме
1.12.Работа с гидроэлеватором по схеме
1.13.Уборка воды гидроэлеватором с установкой автомобиля на водоисточник
1.14.Подача воздушно-механической пены (без установки автомобиля на водоем)
1.15.Подача воздушно-механической пены (с установкой автомобиля на водоём).
1.16.Подача воздушно-механической пены (с установкой автомобиля на гидрант).
1.17.Подача воздушно-механической пены (с забором пенообразователя от внешней ёмкости).
1.18.Подача воздушно-механической пены от цистерны с помощью лафетного ствола
1.19.Обслуживание насоса во время работы
1.20.Уход за пеносмесителем после окончания работы
1.21.Остановка насоса и уход за автоцистерной после окончания работы
1.22.Обслуживание автоцистерны в зимний период.
2. Характерные неисправности при работе ПА, их причины и способы устранения
3. 3. Проверка специальных агрегатов ПА.
3.1. Проверка вакуумной системы.
3.2. Проверка насоса на вакуум.
3.3. Проверка пожарного насоса.
3.4. Проверка пеносмесителя
4. Техника безопасности при работе на ПА.
4.1. ТБ при выезде и следовании на пожар
4.2. ТБ при боевом развёртывании.
4.3. ТБ при заправке автомобиля ГСМ, пенообразователем, порошком..
4.4. ТБ при техническом обслуживании ПА.
Анализ заводских инструкций показывает, что они описывают не все приемы работы со специальными агрегатами ПА или описывают их в общих чертах. Рекомендации составлены на основе практического опыта работников Главного Управления Государственной противопожарной службы (ГПС), Управлений ГПС гарнизонов.
Расчет должен установить ПА по возможности в безопасном, удобном для работы месте, обеспечив, при этом, проезд другим автомобилям. При установке ПА необходимо стремиться, чтобы длина напорной рукавной линии и количество изгибов при прокладке рукавов были минимальными.
Убедившись в правильном выборе места установки ПА, необходимо:
· затормозить ПА, с работающим на минимально устойчивых оборотах двигателем, ручным тормозом (рычаг коробки передач должен быть в нейтральном положении); при необходимости положить упоры под колеса автомобиля;
· выключить сцепление, включить коробку отбора мощности (КОМ) и плавно включить сцепление. 2При включении КОМ начинает работать насос пожарный.
Дальнейшие операции по пуску насоса пожарного зависят от конкретных условий работы ПА и производятся из насосного отсека.
Особенности включения дополнительной трансмиссии к насосу на автомобилях ГАЗ На пожарных автоцистернах на шасси ГАЗ включение дополнительной трансмиссии к насосу отличается следующим.
· включить прямую (четвертую) передачу в КП;
· плавно включить сцепление.
Несоблюдение очередности включения КП-РК-КОМ на автоцистернах на шасси ГАЗ приводит к затруднению включения шестерен.
Водитель помни!
1. Работа насоса пожарного типа ПН-40 без воды на больших оборотах недопустима (выходят из строя манжеты).
2. Во избежании выхода из строя выжимного подшипника сцепления длительная работа двигателя (более 1 мин.) с выжатой муфтой сцепления недопустима.
1.2. Подача воды из цистерны.
При работе «от цистерны» на пожарных автоцистернах (АЦ), кроме АЦ с гидравлическим (АЦ-40(43202)-Ц1А) и пневматическим (АЦ-40(131)-137А и АЦ-40(131)-153А) управлением работой задвижек насоса необходимо:
· установить ПА на месте работы;
· присоединить напорные рукава к задвижкам пожарного насоса;
· проверить закрытие заглушки всасывающего патрубка, сливного краника, а также других вентилей и кранов;
· открыть одну из напорных задвижек для выпуска воздуха из насоса;
· открыть задвижку «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ), контролируя его величину по манометру;
· медленно открывая напорные задвижки и одновременно увеличивая обороты двигателя, установить необходимый режим работы насоса.
При работе «от цистерны» АЦ-40(43202) Ц-1А0 необходимо:
· установить ПА на месте работы;
· присоединить напорные рукава к задвижкам пожарного насоса;
· проверить закрытие заглушки всасывающего патрубка, сливного краника, а также других вентилей и кранов;
· плавно включить сцепление;
· открыть одну из напорных задвижек для выпуска воздуха из насоса с помощью золотника дистанционного управления;
· установить золотник дистанционного управления всасывающим клапаном ДУ-115 в положение «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку с помощью золотника дистанционного управления;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ) по манометру;
· золотником управления открыть напорные задвижки, одновременно увеличивая обороты двигателя;
· установить необходимый режим работы насоса.
При работе «от цистерны» на автоцистернах 2АЦ-40(131)-137А и АЦ-40(131)-153А необходимо:
· установить ПА на место работы;
· присоединить напорные рукава к задвижкам пожарного насоса;
· проверить закрытие заглушки всасывающего патрубка, сливного краника, а также других вентилей и кранов;
· открыть одну из напорных задвижек для выпуска воздуха из насоса;
· краном пневмоуправления открыть задвижку «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ) по манометру;
· плавно открыть напорные задвижки;
· увеличивая обороты двигателя, установить необходимый режим работы насоса.
1. Заполнение насоса водой происходит при включенном сцеплении.
2. Резкое включение сцепления.
3. Создание большого напора в насосе до открытия напорной задвижки.
Дополнения и пояснения (общие).
3. При заполнении насоса водой воздух из насоса лучше удалять через напорную задвижку нежели через вакуумный затвор, так как в зимних условиях при неработающем газоструйном вакуум-аппарате вода, попавшая в вакуумную систему, может замерзнуть.
4. В сильные морозы, перед подачей воды в линию, ее рекомендуется предварительно нагреть в насосе работой при высокой скорости вращения и закрытых напорных задвижках.
АЦ-40(131)-137А, АЦ-40(131)-153А и АЦ-40(43202) Ц-1
Подача воды из цистерны в лафетный ствол: при неподвижном автомобиле:
· установить ПА на месте работы;
· проверить закрытие заглушки всасывающего патрубка, сливного краника и других вентилей и кранов;
· плавно включить сцепление;
· открыть одну из напорных задвижек с помощью дистанционного управления для выпуска воздуха из насоса;
· установить золотник дистанционного управления всасывающим клапаном ДУ-115 в положение из «цистерны»;
· после заполнения насоса водой закрыть с помощью золотника дистанционного управления напорную задвижку;
· плавно включить сцепление;
· золотником дистанционного управления открыть гидрозадвижку лафетного ствола, одновременно увеличивая обороты двигателя;
· установить необходимый режим работы насоса.
· установить ПА на место работы;
· проверить закрытие заглушки всасывающего патрубка, сливного краника, других вентилей и кранов;
· открыть одну из напорных задвижек для выпуска воздуха из насоса;
· краном пневмоуправления открыть задвижку «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ) по манометру;
· плавно открыть задвижку «в цистерну»;
· увеличивая обороты двигателя, установить необходимый режим работы насоса.
Ствольщику необходимо выполнить следующее:
· с помощью дистанционного управления переключить распределительный клапан для подачи воды в лафетный ствол;
После заполнения насоса водой на автоцистерне 2АЦ-40(43202)0:
· включить 1-ю передачу и КОМ;
· плавно включить сцепление (автомобиль тронется с места);
· золотником дистанционного управления открыть гидрозадвижку лафетного ствола, одновременно увеличивая обороты двигателя;
· установить необходимый режим работы насоса.
На автоцистерне АЦ-40(131)-137А и АЦ-40(131)-153А 0
предварительно перед движением открыть задвижку «в цистерну». После заполнения насоса водой необходимо:
· включить 1-ю передачу и КОМ;
· увеличивая обороты двигателя, установить необходимый режим работы насоса.
Ствольщику необходимо выполнить следующее:
· с помощью дистанционного управления переключить распределительный клапан для подачи воды в лафетный ствол;
управление лафетным стволом вручную на АЦ-40(43202):
· открыть напорную задвижку к лафетному стволу, для чего нажать ногой на клапан отсечки, расположенный внизу на площадке;
· по окончании работы игольчатые клапаны на гидроцилиндрах закрыть.
2. Заполнение насоса водой при включенной силовой передаче.
3. Попытка включить насос при движении автомобиля.
4. Несогласованность действий водителя и ствольщика.
5. Резкое изменение частоты вращения двигателя.
Дополнения и пояснения.
При работе лафетным стволом в движении необходимо учесть, что при включении 2-й передачи в коробке передач автомобиль движется быстрее, однако давление, развиваемое насосом, будет ниже, чем при движении на 1-й передаче, за счет того, что частота вращения насоса при включении 1-й передачи в коробке передач выше, а, следовательно, и выше давление, развиваемое насосом.
Забор воды из водоема при помощи газоструйного вакуумаппарата.
При работе автоцистерны от водоема необходимо:
· установить ПА на месте работы;
· присоединить к всасывающему патрубку насоса всасывающие рукава, проверить плотность соединений и опустить в воду сетку на глубину не менее 300 мм;
· закрыть задвижки и сливной краник;
· открыть вакуумный затвор;
· включить газоструйный вакуумаппарат;
· быстро уменьшить число оборотов двигателя и отключить газоструйный вакуумаппарат;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ) по манометру;
· медленно открывая напорные задвижки и одновременно увеличивая обороты двигателя, установить необходимый режим работы насоса.
Водитель помни!
1. Во избежании засорения сетку всасывающего рукава не рекомендуется опускать на дно водоема.
3. В зимний период, в целях предотвращения ледяной пробки в вакуумной системе, сразу после начала работы пожарного насоса, рукоятку вакуумного затвора необходимо на несколько секунд перевести в крайнее верхнее положение (от себя) для удаления оставшейся воды.
4. При работе с перекрывными стволами необходимо помнить, что прекращение расхода воды вызывает нагрев насоса и, вследствие этого, обрыв водяного столба. В зимнее время в этой ситуации возможно промерзание всасывающей линии. В обоих случаях необходимо предусматривать дополнительный сброс воды на слив в водоем.
5. Форма всасывающего трубопровода влияет на величину времени забора воды. Теоретически и экспериментально установлено, что трубопровод, показанный на рис.3а. будет заполняться быстрее, чем трубопровод того же объема, показанный на рис.3б. Поэтому располагай большие объемы всасывающего трубопровода возможно ближе к уровню жидкости.
Характерные ошибки
1. Недостаточные обороты двигателя при работе газоструйного вакуумаппарата.
2. Снижение оборотов двигателя до закрытия вакуумного затвора.
3. Преждевременное закрытие вакуумного затвора.
Забор воды из водоема без применения вакуумаппарата
Необходимо выполнить следующие операции:
· установить ПА на месте работы;
· присоединить напорные и всасывающий рукава. проверить плотность соединений;
· закрыть все вентили и сливной кран;
· проверить плотность закрытия клапана всасывающей сетки и опустить ее в воду;
· открыть одну из напорных задвижек для выпуска воздуха из насоса;
· открыть задвижку «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ), контролируя его величину по манометру;
· медленно открывая напорные задвижки и одновременно увеличивая обороты двигателя, установить необходимый режим работы насоса.
1.Если задвижку «из цистерны» закрыть после подачи воды в напорную линию, вероятность обрыва водяного столба уменьшится. В этом случае, сразу после подачи воды ее нужно закрыть.
2.При заливке всасывающей линии клапан всасывающей сетки должен быть закрыт.
1. Преждевременное закрытие вакуумного затвора.
2. Не своевременное закрытие задвижки «из цистерны».
Забор воды из водоема по схеме «кольцевание цистерны»
Необходимо выполнить следующие операции:
· установить ПА на месте работы;
· присоединить напорные и всасывающий рукава. проверить плотность соединений;
· закрыть все вентили и сливной кран;
· проверить плотность закрытия клапана всасывающей сетки и опустить ее в воду;
· открыть полностью задвижки «в цистерну» и «из цистерны»;
· установить обороты двигателя, ориентируясь по показанию тахометра, в пределах 2об/мин.;
· прикрыть задвижку «из цистерны» для создания необходимого разрежения, контролируя его по показаниям моновакуумметра. После заполнения всасывающей линии и насоса водой давление в насосе повысится и изменится звук работы двигателя;
· плавно открыть напорную задвижку и установить необходимый режим работы насоса;
· закрыть задвижки «из цистерны» и «в цистерну».
1. При заборе воды по схеме «кольцевание цистерны» необходимо учитывать следующее: обороты двигателя и степень прикрытия задвижки «из цистерны» должны выбираться для каждого автомобиля индивидуально, с учетом высоты всасывания.
1. Преждевременное закрытие вакуумного затвора.
2. Не своевременное закрытие задвижки «из цистерны».
4. Недостаточное прикрытие задвижки «из цистерны» во время кольцевания.
Заполнение цистерны водой.
Данный прием отличается от обычной подачи воды тем, что вместо напорной задвижки открывается задвижка «в цистерну». Заполнение цистерны должно проводиться под небольшим давлением воды в насосе (0,15-0,2 КПа (1,5-2,0 кгс/см )). В этом случае контрольная труба успевает пропускать избыток воды в момент переполнения цистерны и предотвратить разрыв цистерны.
При появлении воды из контрольной трубы:
· уменьшить обороты двигателя;
· закрыть задвижку «в цистерну»;
Если заполнение цистерны необходимо ускорить, нужно обязательно открыть крышку горловины цистерны и только тогда увеличить давление воды в насосе.
Работа от гидранта.
При работе от гидранта необходимо выполнить следующее:
· установить ПА на месте работы;
· установить колонку на гидрант;
· присоединить два напорно-всасывающих рукава от колонки к всасывающему патрубку насоса через водосборник;
· открыть полностью клапан гидранта;
· открыть шиберы у пожарной колонки;
· открыть одну из напорных задвижек для выпуска воздуха;
· плавно открыть напорную задвижку, увеличить обороты двигателя и установить необходимый режим работы насоса.
Работы по размораживанию гидранта в зимний период с помощью «устройства отогрева».
В ряде гарнизонов для размораживания гидрантов в зимний период делают специальное устройство (рис.4), которое подключается к напорному рукаву и с помощью подаваемой пожарным насосом воды, размывает образовавшийся в гидранте лед. Последовательность операций, выполняемых водителем в этом случае, следующая:
· установить ПА на месте работы;
· присоединить напорный рукав к задвижке пожарного насоса;
· присоединить к напорному рукаву «устройство отогрева»;
· проверить закрытие заглушки всасывающего патрубка, сливного краника, а также других вентилей и кранов;
· открыть одну из напорных задвижек для выпуска воздуха из насоса;
· открыть задвижку «из цистерны»;
· после заполнения насоса водой закрыть напорную задвижку;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ), контролируя его величину по манометру;
· медленно открывая напорную задвижку, присоединенную к «устройству отогрева», и одновременно увеличивая обороты двигателя, установить необходимый режим работы насоса для размораживания гидранта.
После размораживания гидранта повторить операции раздела1.8.
Забор воды из водоема по схеме «кольцевание цистерны»
Необходимо выполнить следующие операции:
· установить ПА на месте работы;
· присоединить напорные и всасывающий рукава. проверить плотность соединений;
· закрыть все вентили и сливной кран;
· проверить плотность закрытия клапана всасывающей сетки и опустить ее в воду;
· открыть полностью задвижки «в цистерну» и «из цистерны»;
· установить обороты двигателя, ориентируясь по показанию тахометра, в пределах 2об/мин.;
· прикрыть задвижку «из цистерны» для создания необходимого разрежения, контролируя его по показаниям мановакуумметра. После заполнения всасывающей линии и насоса водой давление в насосе повысится и изменится звук работы двигателя;
· плавно открыть напорную задвижку и установить необходимый режим работы насоса;
· закрыть задвижки «из цистерны» и «в цистерну».
1. При заборе воды по схеме «кольцевание цистерны» необходимо учитывать следующее: обороты двигателя и степень прикрытия задвижки «из цистерны» должны выбираться для каждого автомобиля индивидуально, с учетом высоты всасывания.
1. Преждевременное закрытие вакуумного затвора.
2. Не своевременное закрытие задвижки «из цистерны».
4. Недостаточное прикрытие задвижки «из цистерны» во время кольцевания.
Подача воздушно-механической пены (без установки автоцистерны на водоисточник).
необходимо выполнить следующие операции:
· установить ПА на месте работы;
· присоединить напорный рукав и пеногенератор;
· проверить закрытие заглушки всасывающего патрубка, сливного краника и вентилей;
· открыть задвижку «из цистерны»;
· открыть одну из напорных задвижек для выпуска воздуха и после заполнения насоса водой, закрыть ее;
· открыть кран пеносмесителя ;
· установить дозатор в требуемое рабочее положение. Для этого рекомендуется пользоваться следующей таблицей.
а) два ствола ГПС-600;
б) три ствола ГПС-600;
а) четыре ствола ГПС-600;
а) пят стволов ГПС-600;
Примечание. При каждом положении дозатора пеносмесителя возможна работа стволами, указанными в одной строчке.
· открыть вентиль «из пенобака»;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,2-0,3 МПа (2-3 кгс/см ), контролируя его величину по манометру;
· медленно открывая напорные задвижки и одновременно увеличивая обороты двигателя, установить необходимый режим работы насоса (0,6-0,7 МПа (6-7 кгс/см )).
Подача воздушно-механической пены (с установкой автоцистерны на водоем).
Необходимо выполнить следующее:
· взять воду из водоема любым из способов, описанных выше, и дать ее в линию к пенному стволу;
· установить рабочее давление на насосе 0,6-0,7 МПа (6-7 кгс/см );
· открыть кран пеносмесителя ;
· установить дозатор в требуемое рабочее положение;
· открыть полностью клапан гидранта;
· открыть шиберы у пожарной колонки;
· открыть одну из напорных задвижек для выпуска воздуха;
· плавно открыть напорную задвижку, увеличить обороты двигателя и установить необходимый режим работы насоса (0,6-0,7 МПа (6-7кгс/см).
· открыть кран пеносмесителя ;
· установить дозатор в требуемое рабочее положение;
· открыть вентиль «из пенобака».
1. Нормальная работа пеносмесителя обеспечивается в том случае, когда разность давлений на входе и выходе из пеносмесителя будет составлять 0,5 МПа (5 кгс/см ) и более. В тех случаях, когда ограничить подпор нечем (например, при неисправности заслонок пожарной колонки), для работы пеносмесителя необходимо повысить напор на выходе насоса. При этом его величина должна быть больше величины подпора на 0,5-0,6 МПа (5-6 кгс/см ).
Пример: при величине подпора от гидранта, равной 0,4 МПа (4 кгс/см ) для нормальной работы пеносмесителя необходимо создать давление на насосе не менее 0,9 МПа (9,0 кгс/см ), как показывает расчет: ((4 + (5-6) = 9-10).
Подача воздушно-механической пены
(с забором пенообразователя от внешней емкости)
Выполнить операции по установке ПА на месте работы и пуску пожарного насоса. Далее выполнить следующее:
· снять пробку со штуцера и на ее место присоединить шланг; второй конец шланга опустить в емкость с пенообразователем;
· проверить закрытие дозатора пеносмесителя;
· открыть кран пеносмесителя ;
· установить дозатор в требуемое рабочее положение;
· подать воздушно-механическую пену.
При работе от посторонней емкости требуется плотное закрытие дозатора, особенно при заборе воды из водоема. Если дозатор не перекрывается, то в насос вместо воды будет подсасываться один пенообразователь.
Подача воздушно-механической пены от цистерны с помощью лафетного ствола:
а) на автоцистерне АЦЦ1А
· установить ПА на месте работы;
· проверить закрытие заглушки всасывающего патрубка, сливного краника и других вентилей и кранов;
· плавно включить сцепление;
· открыть одну из напорных задвижек с помощью дистанционного управления для выпуска воздуха из насоса;
· установить золотник дистанционного управления всасывающим клапаном ДУ-115 в положение из «цистерны»;
· после заполнения насоса водой закрыть с помощью золотника дистанционного управления напорную задвижку;
· плавно включить сцепление;
· увеличить обороты двигателя с тем, чтобы довести давление в насосе до 0,6 МПа (6 кгс/см ) по манометру;
· открыть пробковый кран пеносмесителя, вентиль подачи пенообразователя из пенобака;
· установить стрелку дозатора на необходимое деление в соответствии с режимом работы.
· рычаг переключения режима работы ствола перевести в положение «пена».
Водителю (после паузы):
· открыть задвижку к лафетному стволу с помощью золотника дистанционного управления;
· управлять работой лафетного ствола вручную или с помощью гидросистемы, как и при подаче воды.
б) на автоцистерне АЦ-40(131)-137А:
· установить ПА на месте работы;
· проверить наличие пенного насадка на стволе;
· проверить закрытие заглушки, задвижек, сливного краника и вакуумного затвора;
· открыть задвижку «в цистерну», пробковый кран пеносмесителя и установить стрелку дозатора в положение, необходимое для работы.
· открыть пневмозадвижки «из цистерны» и «из пенобака»;
· открыть кран разобщительный пневмосистемы.
· плавно включить сцепление;
· установить среднюю частоту вращения вала двигателя.
· переключить распределительный клапан на работу лафетным стволом.
· установить необходимый режим работы двигателя.
2. Заполнение насоса водой при включенной силовой передаче.
3. Попытка включить насос при движении автомобиля.
4. Несогласованность действий водителя и ствольщика.
5. Резкое изменение частоты вращения двигателя.
Обслуживание насоса во время работы.
Во время работы необходимо следить за показаниями мановакуумметров и тахометра.
Для временного прекращения подачи воды насос не останавливать, а закрыть напорные задвижки и убавить обороты насоса до минимальных.
Во избежание подсоса воздуха при работе от водоема, следите за тем, чтобы сетка всасывающего рукава была полностью погружена в воду.
Уход за пеносмесителем после окончания работы.
Закончив работу, промойте пеносмеситель водой, для чего:
· отверните заглушку на линии подсоса пенообразователя от посторонней емкости;
· присоедините к штуцеру шланг, свободный конец которого опустите в емкость с водой;
· включите насос на работу «от цистерны», водоема или гидранта;
· включите пеносмеситель и промойте его на всех положениях дозатора, затем остановите насос;
· отсоедините шланг, наверните заглушку и закройте вентили трубопроводов от пенобака и цистерны.
Остановка насоса и уход за автоцистерной после окончания работы.
Закончив работу на пожаре необходимо выполнить следующее:
· установить минимальные обороты двигателя;
· выключить коробку отбора мощности;
· отсоединить всасывающий рукав от насоса и поставить заглушку на всасывающий патрубок;
· отсоединить напорные рукава;
· открыть сливной краник насоса и вакуумный затвор, слить полностью воду из насоса, после чего краник, вентили и задвижки закрыть;
· скатать напорные пожарные рукава и уложить их на свои места;
· слить воду из всасывающих рукавов и уложить рукава в пеналы; стволы и инструмент, бывший в употреблении на пожаре, установить на свои места в кабине и отсеках кузова.
По прибытии в часть противопожарной службы выполнить следующее:
· заправить автомобиль топливом;
· проверить уровень воды в системе охлаждения и, при необходимости, долить;
· заправить колпачковую масленку насоса смазкой;
· заполнить цистерну водой;
· заполнить пенобак пенообразователем;
· очистить автомобиль от грязи и пыли;
· устранить дефекты, замеченные во время работы на пожаре, проверить и очистить пожарное оборудование, бывшее в употреблении на пожаре;
· привести в порядок пожарные рукава.
Обслуживание автоцистерны в зимний период.
Для нормальной работы автоцистерны зимний период необходимо соблюдать следующие правила:
· с наступлением холодов (при температуре ниже +5 С) включить систему обогрева насосного отсека; во время работы, после установки соответствующего режима работы насоса, закрыть дверь насосного отсека и наблюдать за показаниями приборов через окно;
· для временного прекращения подачи воды насос не останавливать, а закрыть напорные задвижки насоса и снизить обороты двигателя;
· при длительной остановке насоса отсоединить всасывающий и напорные рукава, открыть сливной краник насоса и удалить полностью воду из насоса;
· закрыть дверь насосного отсека;
· перед пуском насоса после длительной стоянки осторожно повернуть коленчатый вал двигателя заводной ручкой при включенном насосе;
· не обогревать насос открытым огнем;
· с наступлением холодов, во избежание разрушения цистерны в случае замерзания переливной трубы, производить подачу воды из цистерны при открытой крышке наливной горловины.
Характерные неисправности при работе на ПА, их причины и способы устранения.
Способы устранения
1. При включении в полости насоса не создается разрежение
2.Насос не заполняется водой при включенной вакуумной системе при большом разрежении
3.Насос сначала подает воду нормаль но, затем производительность его понижается до нуля
Стрелка мановакуумметра сильно колеблется
4.При исправном насосе мановакукуумметр не показывает давление
5.При нормальной работе вакуумной системы мановакуметр не показывает разрежение.
6.При работе насоса наблюдается стук и вибрация
7.Вал насоса вращается, а вода не поступает.
8.При подключенном насосе коленчатый вал двигателя не проворачивается пусковой рукояткой
или проворачивается с большим усилием
9.Насос не создает необходимый напор (причины указаны ранее)
10.При завертывании колпачка масленки смазка выжимается обратно
11.Пеносмеситель не подает пенообразователь
12.Распределитель-ный клапан лафетного ствола и клапаны не открываются при дистанционном управлении.
13.Подтекание воды в местах соединения напорной линии с лафетным стволом и в самом стволе
14.Полное отсутствие давления в гидросистеме ПА
АЦ-40(43202)-Ц1А (манометр не показывает давление)
15.Давление в гидросистеме меньше рабочего
16.При работе от цистерны вода поступает в насос
17. Задвижка «из цистерны не открывается с помощью гидропривода.
воды из открытого водоема происходит срыв водяного столба
20. Рукоятки распределительной панели не фиксируются в положениях
21. Просачивание масла в золотниковом распределителе.
22. Рукоятка золотникового
не возвращается в нейтральное положение.
Подсос воздуха вакуумной системы
недостаточно погружена в воду всасывающая сетка
проколы во всасывающих рукавах
неплотности в местах крепления мановакуумметра
открыт сливной краник
неплотности соединений трубопроводов вакуумной системы или трещины в ней;
открыт кран продувки
неплотности соединений трубопроводов доп. системы охлаждения
неплотная посадка клапанов на седла вентилей, задвижек водопенных коммуникаций;
не закрыты вентили
клапаны, сливные краны;
неплотности в сальниках пожарного насоса;
неплотности соединения вакуумного затвора с насосом;
неплотности соединений трубопроводов водопенных коммуникаций;
неплотности соединений пеносмесителя
Не полностью перекрыт заслонкой выпускной газопровод
(Через глушитель выходят отработанные газы двигателя)
Засорен диффузор или сопло газоструйного вакуумаппарата
Большая высота всасывания
Расслоение всасывающего рукава
Неплотности во всасывающей линии
Засорена всасывающая сетка
Расслоение всасывающего рукава.
Недостаточно заглублена всасывающая сетка
Неплотности в сальниках насоса
Засорены каналы рабочего колеса насоса.
Большая высота всасывания.
Не включена коробка отбора мощности.
Засорен канал мановакуумметра или в нём замерзла вода
Засорен канал мановакуумметра
Имеет место явление кавитации.
Ослабли болты крепления насоса к раме
Изношены шарикоподшипники или шейки вала насоса.
Попадание в насос посторонних предметов
Сорвана шпонка рабочего колеса.
Засорены каналы рабочего колеса
Заклинивание рабочего колеса
Примерзание рабочего колеса в зимний период.
б) Велика высота всасывания
в) Частично засорены каналы рабочего колеса
г) Повреждены, изношены лопатки рабочего колеса.
ж) Сильный износ уплотнительных колец
Засорены смазочные каналы
Засорен трубопровод от бака к пеносмесителю
Засорены отверстия дозатора.
Давление в тормоз ной системе ПА ниже 0,55 МПа (5,5 кгс/см)
Не герметичны соединения дистанционного привода.
Неисправен клапан ограничения давления.
Ослабло крепление соединения
Неисправны прокладки, сальники
Отсутствие или недостаток масла в гидросистеме.
Засорен трубопровод от маслобака до насоса
Утечка масла в трубопроводах
Неисправен предохранительный клапан
Разрегулирован предохранительный клапан
Пожарный насос заполнен воздухом.
Низкое давление масла в гидросистеме
Повреждено уплотнительное кольцо на поршне штока.
Недостаточно быстрые действия водителя при включении насоса
Неисправна задвижка «из цистерны».
Ослабли пружины фиксаторов.
Повреждены уплотнительные кольца
Погрузить всасывающую сетку в воду не менее чем на 300 мм
Подтянуть крепление установки
¦подтяжкой штуцеров, заменой неисправных прокладок
заварить, запаять или заменить.
Закрыть кран и вентили дополнительной системы охлаждения
Заменить прокладки Заварить, запаять или заменить трубопровод. Разобрать вентиль, задвижку, клапан и устранить причину неплотной посадки
Закрыть задвижки, клапаны, сливные краны;
Подвернуть на несколько оборотов крышку колпачковой масленки
Подтянуть гайки шпилек
Подтянуть соединения. Заменить прокладки Подтянуть гайки крепления.
Отрегулировать длину тяги привода заслонки.
Разобрать газоструйный вакуумаппарат
очистить поверхности заслонки и ее седла от окалины, нагара.
Отсоединить диффузор, очистить его и сопло.
Уменьшить высоту всасывания
Проверить всасывающую линию, устранить
Очистить сетку от грязи, принять меры к предотвращению дальнейшего
Подвернуть на несколько оборотов крышку колпачковой масленки.
Заменить сальники
Разобрать насос, очистить
Уменьшить производительность или установить автомобиль на место с меньшей высотой всасывания.
Произвести включение коробки
Прочистить канал
Отогреть насос и мановаумметр
Уменьшить высоту всасывания или расход воды.
Разобрать насос, проверить состояние подшипников и шеек вала, при необходимости заменить детали.
Удалить посторонние предметы
Разобрать насос, очистить каналы
Промыть насос водой разобрать, устранить засор
Разобрать насос Проверить состояние подшипников. При необходимости заменить.
Прогреть насосное отделение батареей обогрева, использующей теплоту отработанных газов двигателя или отогреть горячей водой
Выявить причину подсоса воздуха, устранить ее.
Уменьшить высоту всасывания
Разобрать насос. Очистить колесо от посторонних предметов
Заменить рабочее колесо
Заменить уплотнительные кольца
Снять масленку, шланг, прочистить проволокой.
Промыть масленку керосином. Разобрать, прочистить трубопровод
Разобрать дозатор прочистить его отверстия.
Повысить давление в тормозной системе увеличением оборотов двигателя ПА
Подтянуть гайки крепления, заменить неисправные элементы
Разобрать клапан устранить неисправность
Заменить прокладки сальники
Залить или долить масло до необходимого уровня
Заменить масляный насос
Заменить или отремонтировать.
Разобрать и устранить неисправность
Подтянуть соединения в масломагистрали
Открыть одну из напорных задвижек.
Довести давление в гидросистеме до 40 атм
Открыть задвижку вручную, после работы сменить кольцо
Разобрать, устранить неисправность.
Проверка специальных агрегатов ПА.
Проверка вакуумной системы.
При проверке насоса на вакуум встречаются следующие признаки неисправностей:
· вакуумметр не показывает разрежение;
· разрежение есть, но меньше нормы;
· разрежение создается медленно;
· разрежение создается, но быстро падает.
Вакуумметр не показывает разрежение.
Необходимо убедиться исправен ли вакуумметр:
-заменить его заведомо исправным или проверить на другом насосе.
-опресовать насос водой от водопровода или другого насоса.
-осмотреть насос под давлением, при необходимости устранить течь.
-проверить исправность заслонки вакуумаппарата. При исправных заслонках, во время работы вакуумаппарата, газы в глушитель проходить не должны. Кроме этого, момент перекрытия заслоноки должен четко прослушиваться.
Разрежение есть, но ниже нормы.
Необходимо создать газоструйным вакуумаппаратом максимальное разрежение, закрыть вакуумный затвор и выключить вакуумаппарат.
В случае падения стрелки вакуумметра, опрессовать насос, устранить неплотности и повторить проверку на вакуум. Проверить исправность вакуумметра путем его замены.
Разрежение создается до нормы, но медленно.
Причиной этого может быть уменьшение проходного сечения вакуумной системы за счет засорения вакуумного затвора или неполного открытия клапана вследствие износа кулачка и штока.
Разрежение создается, но после выключения вакуумаппарата быстро падает.
Необходимо опрессовать насос водой и устранить течи. Если при опрессовке течи не обнаруживаются, нужно разобрать вакуумный затвор и проверить плотность посадки нижнего клапана.
Проверка насоса на вакуум:
· закрыть заглушку на всасывающем патрубке, сливной краник и другие вентили;
· открыть вакуумный затвор;
· увеличить обороты двигателя;
· дождаться, когда стрелка вакуумметра достигнет наибольших показаний;
· закрыть вакуумный затвор;
· уменьшить обороты двигателя;
· проверить показания вакуумметра.
Разрежение должно быть не менее 0,075 МПа (550 мм рт. ст., а его падение не должно превышать 0,013 МПа (100 мм. рт. ст.) за 2,5 мин.
1. При проверке насоса нужно обращать внимание на время необходимое для создания вакуума. Оно должно быть не более 20сек.
Проверка пожарного насоса.
Испытание пожарных насосов проводится после каждого ТО-1 и ТО-2 по методике, описанной в Наставлении по технической службе (приказ МВД N 70 от 16.02.90 г.).
Установить ПА на водоисточник по схеме, приведенной на рис.8а. Включить насос и подать воду при полном открытии задвижек на насосе. Установить частоту вращения по тахометру на насосе в соответствии с номинальными значениями (для насосов типа ПНоб/мин.)). Определить напор насоса по показаниям манометра и мановакуумметра. Показания приборов, переведенные в м. вод. ст. при работе от открытого водоисточника складываются. Сравнить фактическое значение напора при номинальной частоте вращения вала с нормативным значением (для насоса типа ПН-40 значение напора должно составлять 100-5 м. вод. ст.. Изменение напора (уменьшение) по сравнению с номинальным значением не должно превышать 15%. В случае, если двигатель не развивает номинальных оборотов на насос, проверку производить при максимальных оборотах вала. Если результаты испытаний за несколько месяцев сравнить, то будет видно как происходит износ насоса и двигателя. Резкие снижения показателей помогают обнаруживать засорение или поломку. Постепенные снижения показателей позволяют определить рабочий ресурс как для насоса, так и для двигателя. При появлении признаков засорения, рабочее колесо осматривается сначала через всасывающий патрубок. Крупные предметы остаются на входе колеса, они заметны и удаляются при помощи крючков.
Засорение колеса более мелкими предметами требует разборки насоса и его чистки.
Засоренное колесо вызывает биение и быстро выводит насос из строя. Учитывая это, при появлении признаков засорения, надо принимать срочные меры к чистке насоса даже в том случае, когда на производительность это не оказывает существенного влияния.
По методике, описанной в Наставлении по технической службе (приказ МВД N 70 от 16.02.90 г.) необходимо выполнить следующее (рис.8б.).
Установить ПА на водоисточник. Мерную емкость наполнить водой. Включить насос. Установить перепад напора в напорной и всасывающей полости насоса по манометру и мановакуумметру 50 м. вод. ст. Включить пеносмеситель, с помощью секундомера и мерной емкости определить расход подсасываемой воды. Сравнить это значение с нормативным.
Диаметр отверстия, расчетный
Подсос воды через шланг для пенообразователя, л/с. допустимый
