Варим пространственную раму
Всем добрый день, с вами снова команда формула студент ЮУрГУ. Про формулу и нашу команду я коротенько рассказывал в прошлом посте.
Сейчас же пишу, чтобы поделиться радостью, мы наконец-то начали варить раму. Спустя многие месяцы пустых ожиданий у нас появилась надежда на светлое будущее. В октябре месяце к нам проявила внимание фирма «ДСТ Урал», (производит бульдозеры и другую строительную технику) это дало стимул продолжать работу, в кратчайший срок было закончено проектирование рамы и были оформлены чертежи.

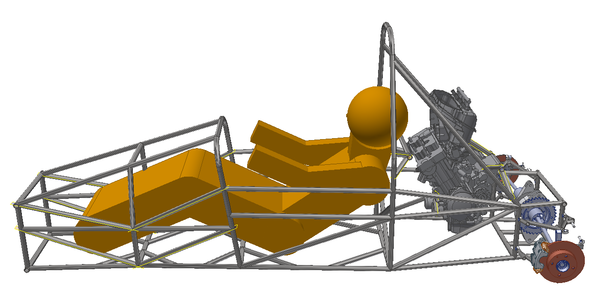

Вообще проектирование рамы довольно интересный этап, много моментов необходимо учесть. В нашем же случае всё делалось быстро, куда только можно закладывался запас, по расстоянию, по жёсткости и т.д. поэтому рама получилась достаточно тяжёлой (52 кг) и здоровой (как в длину, так и в ширину). Но, на текущем этапе, это не страшно, не смотря на недостатки, рама полностью удовлетворяет требованиям регламента и мы надеемся попасть на всероссийские соревнования 🙂 Про регламент и нюансы проектирования рамы как ни будь сделаю отдельный пост, там много интересного.

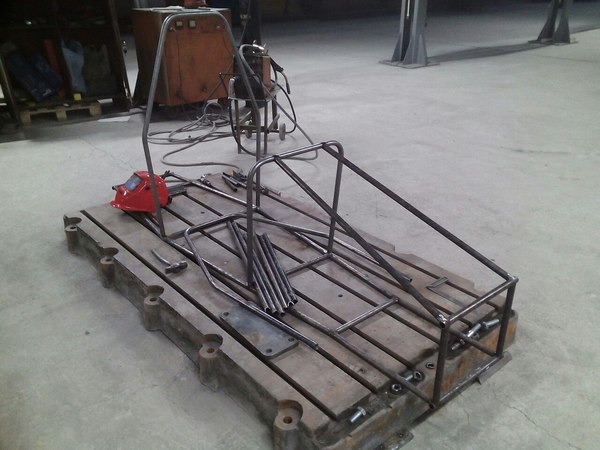

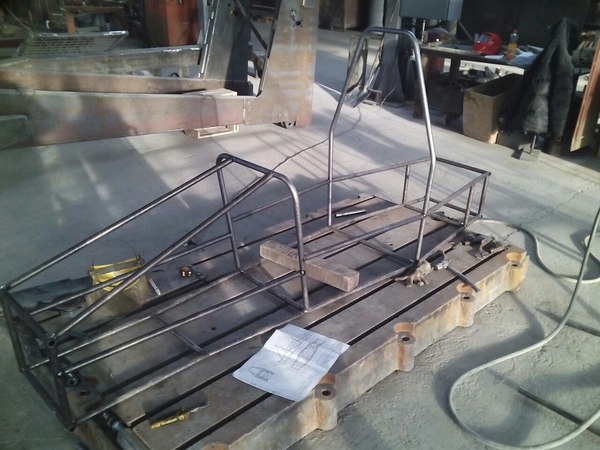

Итак, перейдём к главному. На ДСТ нам выделили стапель, короткий и без крепежей (прижимали основание рамы частями бульдозера), но это мелочи. И мы приступили, день первый, собрали основание:
Сексуально, не правда ли?
Следующим этапом будет сборка подвески, рулевой и обшивка рамы листами. Подвеска будет представлять собой смесь самодельных деталей и стандартных, от автомобиля «Ока». Она пока ещё проектируется и планируется к сборке после новогодних праздников.
Потом будем устанавливать и настраивать двигатель, затем начнём думать о внешнем виде. Шаг за шагом, упорно.
Спасибо что дочитали до конца 🙂

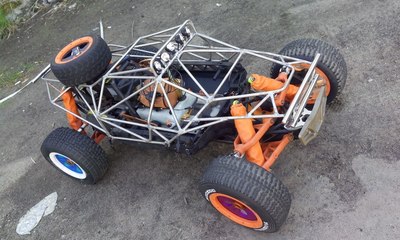

здорово :)))) я конечно не технолог и не инженер, но вот такую штуку с друзьями сварил :))))
Заинтересовали, подписался, буду следить.
Вопрос возник: Реально ли спроектировать пространственную раму, вписав ее в габариты кузова серийного авто так, чтобы вместо кузова несущим элементом стала рама, а кузов выполнял роль обшивки. И насколько подобная задача сложна?
Рад, что такое развивается и в России!
В прошлом году делал расчеты на прочность некоторых деталей подвески с оптимизацией топологии(topology optimization, не уверен, как по-русски этот термин называется). Могу для расчетов на прочность посоветовать hyperworks. Бесплатно для студентов. В принципе, если вы занимаетесь этим, то наверняка у вас всевозможные лицензии. Ансис, по-моему, тоже дает бесплатную лицензию для студентов.
Успехов вашей команде! Держи в курсе, очень интересно!
А поставщика запчастей типичных типа дисков тормозных и прочего выбрали? Мы маленькие, но типовым можем помочь.
А вот мне интересно как вообще просчитывать распределение тормозных усилий, своими руками, без регистрации и смс?
Расчеты по прочности есть?
Или накидали, так, что бы отвалилось?
И почему не углеволокно?
О преподавателях
Прочитал комментарий #comment_169866892 и вспомнил свою ситуацию из студенческих времён.
с физикой у меня все отлично было, а вот с химией не очень. Химию вел Олег Геннадьевич Баранов (если кто из ЮУрГу есть, может в курсе). Очень принципиальный человек в плане шпор и тд. И очень он уважал Юрия Борисовича Пейсахова, который вел у него когда-то физику (тоже очень принципиальный человек, но офигенный преподаватель.. на физику к нему всё ходили с удовольствием). Юрий Борисович вел физику и у меня. В том семестре физику я сдал на 5, а вот к химии совсем не готовился по некоторым причинам.. на руках были только реферат и готовность идти на пересдачу. На экзамене я все же решил рискнуть и списать, что в свою очередь заметил химик. Сразу же вызвал меня отвечать, засыпая вопросами, на которые я не мог ответить. С его слов «не выгнал сразу, потому что первый попался». В итоге светит мне неуд, открывает он зачётку, а там 5 от Пейсахова. «Чё реально физику не 5 сдал Борисычу?», «Да». «Ещё и на стипендию идёшь, смотрю?», «Ну да». Такую зачётку, говорит, я испортить не могу, и поставил 4.. себя не оправдываю, но человека уважать начал очень сильно. Потом даже вместе пили, но это уже другая история))
Автомобильная рама.
Рама несет на себе большую часть постоянных и переменных нагрузок, на неё устанавливаются все узлы и агрегаты автомобиля. Расчет рамы дело ответственное, к которому нужно отнестись с особым вниманием.
Рама автомобиля должна работать без остаточных деформаций на изгиб и кручение, иметь необходимые жесткость и прочность, чтобы не допустить поломки её при движении автомобиля по неровной поверхности. Устройство рамы должно обеспечивать легкую, удобную и рациональную установку на неё всех узлов и агрегатов автомобиля, при этом необходимо выполнять условие низкого расположения центра тяжести автомобиля, достаточных хода подвесок и углов поворота ведущих колёс.
Основные виды автомобильных рам.
Лонжеронная рама состоит из двух почти параллельных лонжеронов, которые соединяются между собой поперечинами. В местах крепления переднего моста и сзади над осью устанавливаются усилители с учетом максимального крутящего момента, действующего на раму. Обычно лонжероны изготавливают из труб или профиля прямоугольного сечения. Для уменьшения высоты пола в необходимых местах уменьшают высоту лонжеронов и поперечин за счёт увеличения поперечного сечения, выдерживая требуемый момент сопротивления.
Лонжеронная периферийная рама применяется для уменьшения клиренса. В средней части она несколько расширена и лонжероны располагаются рядом с порогами, а по концам рама сужена для размещения колёс и возможности поворота ведущих колёс. При такой конструкции рамы высота туннеля для карданного вала получается минимальной, а ширина порогов немного больше.
Хребтовая рама представляет собой большого диаметра балку, чаще трубчатого сечения к которой приварены вилки спереди и сзади для размещения на них двигателя и мостов. Концы вилок обычно имеют несколько поперечин.
Точки крепления кузова выбирают там, где поперечная жесткость кузова наибольшая и где усилия, действующие в кузове, могут быть переданы на раму.
Для снижения уровня шума от шасси, проникающего в салон автомобиля, в местах соединения кузова и рамы размещают амортизирующие подушки. При слишком жестком соединении, когда увлекаются использованием большого количества крепежных деталей, в салон передаются все звуки от двигателя и дорожного покрытия и тем самым снижается комфортабельность автомобиля. При слишком слабом креплении возможно появление вибрации, писков и скрипов.
При креплении кузова изготовленного из стеклопластика к раме, в местах соединений болт гайка, необходимо устанавливать шайбу толщиной 3 — 5 мм, так как коэффициент линейного расширения у стали и стеклопластика разный.
Раму автомобиля обычно сваривают. В местах сварки происходит науглероживание металла и снижение прочности рамы, поэтому там, где привариваются элементы конструкции рамы (лонжерон, поперечина), приваривают косынки. Косынки так же используются для крепления кузова или каркаса автомобиля.
Данная статья была подготовлена по материалам книги «Я строю автомобиль» В. Захарченко и И. Туревский изд. «Машиностроение» 1989 г.
Творения ручной работы: неизвестный автопром Советского Союза
В народе и раньше ходили рассказы о том, как кто-то собрал у себя в гараже автомобиль, способный поспорить по оригинальности с иными концепт-карами тех лет. Но подлинные масштабы этого явления становятся понятны лишь теперь, когда в Сети начали всплывать все новые и новые фото уникальных автомобилей советского периода.
Э то вам не какой-то там тюнинг, от скуки распространявшийся в «загнивающем буржуазном обществе». Подумаешь – пристроить к бамперу «губу», перекрасить капот или навесить на багажник вычурное антикрыло! А построить с нуля целую машину – слабо? Не одна тысяча советских граждан могла вместо ответа на этот вопрос предъявить собственноручно изготовленный автомобиль – лично или в команде с друзьями. Самые активные из них под патронажем государственных органов регулярно собирались на грандиозные всесоюзные пробеги, пропагандируя в массах техническое творчество и поднимая уровень автомобильной культуры. И массы отвечали взаимностью: в каждом «транзитном» городе такие передвижные автофестивали собирали десятки тысяч зрителей – целые стадионы, до отказа заполненные центральные площади и проспекты. Да, в какой-то мере это заменяло нам, тогдашним, теперешние ежегодные автошоу и автовыставки. Однако это было нечто большее, чем обывательский интерес потребителя, приходящего с приготовленным кошельком в сияющие софитами павильоны модных моторшоу.
Кто и зачем?
Но помимо сотни публичных «самодельщиков», вместе с их творениями справедливо обласканных вниманием ДОСААФ, центрального телевидения и научно-популярных журналов, существовало куда большее количество умельцев, соорудивших автомобиль исключительно для себя. Не желая тратить свой тарифный отпуск на громкие всесоюзные мероприятия, они тихо и скромно эксплуатировали свой однажды сотворенный эксклюзив по личным надобностям. И практически в каждом городе Союза можно было встретить как минимум одну, а то и несколько легковушек, не имеющих аналогов нигде в мире.
Использованы фото из архива Сергея Ионеса
Кем же они были – эти люди, владельцы абсолютного автомобильного эксклюзива? Ведь не шейхи из Эмиратов, не принцы, и даже не наследники заокеанских бабушек-миллионерш… Чтобы сделать себе автомобиль, в условиях СССР достаточно было иметь уверенность в себе и быть технически подкованным человеком. Граждан с такими качествами тогда было предостаточно. Почему же они не покупали себе готовую серийную машину? Отнюдь не потому, что это было дорого – постройка самоделки обходилась в деньгах не дешевле как минимум подержанного Москвича. Причин несколько: ограниченный типаж серийных автомобилей, желание выделиться среди товарищей, а главное – зуд творчества и желание самовыразиться в работе с техникой. Но подвиг советских самодельщиков в другом: как правило, вступая на стезю движения «Самавто», они обрекали себя на многолетний нелегкий труд в свободное от работы время. То есть – без выходных, отпусков, посиделок за домино или пивом. Рекорд СССР по скорости постройки автомобиля – 8 месяцев (житель Армянской ССР Лев Саакян), а средняя цифра – пожалуй, 3-4 года, поскольку многие работали над «темой» по десять-пятнадцать лет.
Самодельная рама для автомобиля
Как построить самодельный легковой автомобиль. Желание иметь автомобиль у нас с братом Станиславом было огромное. Но в то время (в конце 1960-х годов) простым людям, чтобы его заполучить, кроме немалой суммы денег, надо было еще много лет стоять в очереди. Когда же до нас дошли слухи о том, что некоторые умельцы делают автомобили своими руками, мы тоже решили — сделаем! Мастерить научились еще в детстве, и с техникой тоже были, можно сказать, на «ты», по крайней мере, устройство автомобиля знали неплохо — брат уже был летчиком гражданской авиации, а я работал шофером. Но на практике, оказалось: знать автомобиль и сконструировать его, как говорят, — две большие разницы.
Даже определиться с типом задуманной к изготовлению самодельного легкового автомобиля было непросто. Мы с братом стали искать самодельщиков, чтобы посоветоваться, перенять опыт. Нам повезло. Мы встретились с братьями-близнецами Анатолием и Владимиром Щербиниными, художниками-графиками по профессии и отличными дизайнерами по призванию. К тому времени они уже сделали автомобиль со стеклопластиковым кузовом, форма которого мне и моему брату очень понравилась. Но Щербинины предложили для нас разработать дизайн другой машины и сделали это. Работу над новым автомобилем начали теперь уже в далеком 1969 году с эскизов, определения его размеров и формы.
Эту часть труда взяли на себя братья Щербинины. Но тип кузова выбирали вместе: спорт-купе, двухдверный, с числом мест 2×2 (два полноразмерных впереди и два детских — сзади). Я и Станислав занимались технической частью. Долго не могли определиться с силовым агрегатом. Разрешенные в то время техническими условиями для использования в самодельных автотранспортных средствах мотоциклетные двигатели или «запорожские» моторы в концепцию того автомобиля, который мы хотели построить, совершенно не вписывались.
Даже двигатель от малолитражки был для него малоподходящим. В конце концов, решили, на свой страх и риск, в качестве базового силового агрегата использовать двигатель от автомобиля ГАЗ-24 «Волга». На все эти поиски ушел целый год. Под волговский силовой агрегат и трансмиссию Щербинины доработали эскизы машины, откорректировали размеры. Раму нам помогли рассчитать и спроектировать профессионалы — специалисты с Московского завода малолитражных автомобилей. Рама выбрана пространственная, периферийного типа (расширенная в средней части). Но в горизонтальной и вертикальной плоскостях сориентированы (изогнуты) только лонжероны, как передние, так и задние. Это было необходимо для понижения центра тяжести машины и ее общей высоты.
В результате дорожный просвет (клиренс) оказался таким же, как у «Жигулей», а общая высота автомобиля даже на 146 мм меньше. Передние лонжероны использованы от ГАЗ-24 «Волга», только их передние концы еще удлинены. Задние лонжероны и пороги сварены из стальных швеллеров в детали коробчатого сечения, при этом пороги простые, прямые, а лонжероны имеют довольно сложную фасонную форму — ее получили, сваривая каждый лонжерон из отрезков.
Для повышения сопротивления рамы скручиванию ее поперечные элементы — траверсы изготовлены из круглых полуторадюймовых труб. Остальные связующие детали выполнены из стальных труб прямоугольного сечения. Таким образом, рама машины мало чем отличается от силового набора днища обычного легкового автомобиля с несущим кузовом, только ее элементы связаны не посредством пола, а вспомогательными деталями: перемычками, кронштейнами, усилителями. Раму сварили в своей «мастерской»— полуподвальном помещении дома, предназначавшегося на снос.
Потом ее перевезли и подняли на седьмой этаж, в мастерскую к Щербининым. Туда же занесли колеса, мосты, подвески (от ГАЗ-24) и собрали шасси. Братья Щербинины приступили к разработке полноразмерного макета кузова. На это ушел еще год. Но, как показало время, такой продолжительный и нелегкий поиск формы был ненапрасным — изготовленный впоследствии самодельный легковой автомобиль оставался современным на протяжении более двух десятков лет. А в то время эту модель высоко оценили и другие самодельщики, по ней было сделано пять машин, в том числе и братьями Щербиниными. А это уже серия, пусть небольшая для промышленного производства, но значительная для самостоятельного изготовления.
По наружным поверхностям мастер-модели (макета) изготовили стеклопластиковые матрицы на отдельные элементы кузова. Матрицы укрепили листами оргалита (древесноволокнистыми плитами). Небольшие пустоты между стеклопластиком матриц и плитами оргалита заделывали предварительно скульптурным пластилином. Матрицу укрепили каркасом из деревянных брусков. После этого приступили к выклейке кузова автомобиля. Материалом для него, как и для матрицы, послужила стеклоткань на эпоксидном связующем. Толщина стенок кузова — от 3 до 6 мм. В средней части рамы от порога до порога пол имеет толщину около 5 мм, с выпуклым тоннелем под коробку передач и трансмиссию, выклеенный из стеклоткани на эпоксидном вяжущем ЭД-5.
Пол багажника, тоже выклеенный из стеклоткани и уложенный на задние лонжероны, немного потоньше — около 4 мм. После изготовления стеклопластиковой оболочки кузова для ее усиления внутри был установлен каркас, сваренный из стальных труб прямоугольного (35×25 мм) и квадратного (25×25 мм) сечения. Только продольные крышные балки— из полудюймовой трубы. Элементы каркаса приклеивались к панелям кузова полосами стеклоткани на эпоксидном клее. Капот и крышка багажника были также усилены стальными решетчатыми элементами (приклеивались тоже стеклотканью на эпоксидном клее).
На наружных поверхностях кузовных элементов тщательно зашпаклевали все щербинки и сошлифовали все зазубринки, а потом их (а заодно и внутренние) поверхности загрунтовали и покрасили. Поскольку сушка производилась на воздухе, то и красили соответствующей нитроэмалью. Кузов машины имел несколько характерных особенностей. Например, капот был выполнен как одна деталь с передними частями крыльев. При поднятии капота открывался доступ не только к силовому агрегату, но и к основным узлам передней подвески. Фары, спрятанные довольно глубоко под капотом, в дневное время прикрывались щитками, уменьшающими, ко всему, и лобовое сопротивление.
Декоративные верхние ребра придали задней части кузова вид хетчбека (с наклонной спинкой), хотя она выполнена, как у седана (с довольно круто установленным стеклом и горизонтальной крышкой багажника). Двери — без наружных ручек. Для их открывания в стойках кузова сделаны лишь небольшие углубления — для захвата пальцами боковой кромки двери. После изготовления машины летом 1977 года отправились с другими самодеятельными автоконструкторами во всесоюзный пробег Москва — Севастополь. Дорожные испытания автомобиль выдержал, как и последующие пробеги. Не было у машины только государственных номеров.
И основным препятствием для их получения являлся волговский двигатель. Но ездили и без номеров. Неизбежные встречи с инспекторами ПЛИ из-за того, что автомобиль по дизайну резко выделялся в потоке автотранспорта, всегда проходили по одному сценарию: внимательный осмотр и. одобрительные отзывы; потом отпускали с миром. Все-таки в большинстве своем сотрудники этого «карающего» органа — понимающие в технике и просто доброжелательные люди. Они же подсказали, как узаконить автомобиль. По их совету мы представили машину на испытания в НАМИ (Научно-исследовательский автомобильный и автомоторный институт) — она их выдержала; было выдано положительное заключение, а по нему в ГАИ — государственные регистрационные знаки. Наконец-то все формальности с автомобилем закончились, он был зарегистрирован на Станислава.
Теперь мы решились приступить к изготовлению следующей машины—для меня. Форму кузова решили оставить такой же, тем более что матрицы кузовных деталей сохранились. И хотя с тех пор, когда был разработан дизайн машины, прошло семь лет, ее вид ничуть не устарел, а потому менять в нем что-нибудь, а тем более кардинально, не было необходимости. Увеличили лишь расстояние между наружными стойками, чтобы установить здесь более широкое стекло для лучшего обзора через центральное зеркало заднего вида. Шасси, силовой агрегат и трансмиссию тоже решили оставить без изменений — промышленность по-прежнему ничего лучшего не предлагала, а иномарки мы видели только в журналах.
Процесс изготовления повторился: хотя из него теперь был исключен этап проектирования, времени он занял не меньше — хотелось сделать машину получше первой, а потому все кузовные детали обрабатывались особо тщательно. К тому же теперь мы с братом разделили обязанности: Станислав занимался материальным обеспечением, а я непосредственно изготовлением конструкции. Большую поддержку (как моральную, так и материальную) оказала жена (ей пришлось даже работать сверхурочно).
А потому ее имя по праву входит в название машины «ЮНА», составленное из первых букв наших имен и фамилии: Юрий и Наталья Алгебраистовы. Передние регулируемые сиденья сделал анатомического типа, по себе — тоже выклеил из стеклоткани на эпоксидном клее. Задние сиденья отформованы как одна панель вместе с задней стенкой (между салоном и багажником). Потом на все сиденья положил поролон и обтянул кожзаменителем. Панели приборов от других машин мало подходили к интерьеру салона, а потому и ее выклеил сам, расположив на ней приборы и ручки так, как мне было удобно.
Через несколько лет (в конце весны 1982 года) вторая машина была готова и так же, как первая, практически сразу отправилась во всесоюзный автопробег, который стал ее первым испытанием. «ЮНА» прошла его успешно. Несмотря на то, что путь узаконивания автомобиля был уже известен, на эту процедуру опять понадобилось около двух лет. И вновь мне помогли в ГАИ люди, знающие толк в технике и сумевшие оценить мой труд и мою машину. Вообще-то судьба ее довольно счастливая. Она и потом участвовала в нескольких автопробегах «Самавто», в том числе и международном — Москва — Прага — Москва в 1988 году.
О ней писала иностранная пресса, она снималась в кинофильме «Испытатели», на выставках самодельных автомобилей неизменно получала призы и награды. За время существования «ЮНА», конечно же, совершенствовалась. Но это в большей степени касалось повышения комфортности и безопасности. Поскольку дизайн автомобиля в своем типаже был предугадан на много лет вперед, переделок кузова, чтобы машина выглядела современнее, долгое время, в общем-то, и не требовалось, а коррозии стеклопластик был просто не по зубам. Но шли годы, и автомобильная мода начала стремительно меняться. А может быть, стали меняться мои вкусы?
Где-то в середине 1990-х годов начал замечать, что не все в облике машины мне по-прежнему нравится; и стал задумываться, что и как следовало бы поправить. Самой значительной переделке в «экстерьере» машины подверглись носовая часть и устройство обвеса: довольно объемистые передний и задний бамперы и накладки на пороги. Взялся за карандаш и бумагу (теперь уже сам) и стал к контурам машины подрисовывать «свежие» черты. Трудность состояла в том, что новые линии передней и задней частей автомобиля нужно было увязать с прежней центральной частью кузова, форму которой мне менять не хотелось.
В конце концов получил такие обводы, какие хотел, и приступил к изготовлению болванов (мастер-моделей) и матриц. По ним выклеил новые детали, коих было немало: передний и задний бамперы, спойлер и фартук, капот, передние части крыльев, пороги, задние сигнальные фонари и обтекатели боковых зеркал. Для крепления переднего бампера и спойлера в новом варианте пришлось удлинить еще на полметра лонжероны. Передние части крыльев подсоединил к задним частям по старому разъему, привернул саморезами и дополнительно приклеил стеклотканью на эпоксидном клее. Задний бампер и фартук прикрепил к раме без каких-либо ее переделок.
Боковые зеркала заднего вида смонтировал панорамные, в больших обтекателях, которые позволили установить внутри не только электроподогрев, но и сервопривод регулировки положения зеркал. Капот выполнил отдельно от крыльев; открываться теперь он стал вперед, как обычно у классических «Жигулей». Поскольку его форма стала более плавной, а не «ныряющей», блоки спаренных фар (отдельно дальнего и ближнего света) сделал выдвигающимися. Сервоприводы остались те же, что раньше поднимали щитки. Волговские литые 14-дюймовые старые колеса заменил на новые 15-дюймовые, а диагональные камерные шины — на радиальные бескамерные широкопрофильные.
Поскольку «вылет» спиц у новых колес не столь большой, между ними и тормозными барабанами пришлось установить «блины» —дюралюминиевые дистанционные диски. Хотя колея колес осталась прежней, благодаря широкопрофильным шинам значительно повысилась устойчивость автомобиля на поворотах. После модернизации «экстерьера» приступил и к обновлению салона. Друзья на один из дней рождения подарили фирменные сиденья — удобные, регулируемые, раскладывающиеся. Их, конечно же, и установил взамен прежних.
Задние сиденья пока оставил старые; они хотя и небольшие, но удобные. А вот приборную панель заменил опять на самодельную, но обновленную, с удлиненной центральной консолью для радиоаппаратуры. Руль тоже сделал новый, с большой красной клавишей звукового сигнала — под цвет машины. На потолке, в промежутке между головами водителя и пассажира устроил два плоских пенальчика, опускающихся одним краем градусов на 20 — 25: в них удобно хранить документы и другие бумаги, которые должны быть всегда под рукой. Панели обивки дверей тоже выклеил с карманами и ручками-подлокотниками «под себя». Модернизация длилась не один год.
Но поскольку все делал по частям и этапам, машина не задерживалась подолгу в гараже, а по-прежнему ездила-служила. Еще более основательной модернизации (а точнее — полной замене) подвергся силовой агрегат. Свой ресурс волговский 402-й движок к тому времени практически исчерпал. А тут по случаю, относительно недорого, смог приобрести шестицилиндровый рядный 2,8-литровый двигатель мощностью 180 л.с. и коробку передач от BMW 528-й модели. Новый силовой агрегат довольно удачно (хотя и плотно) разместился в старой моторной нише.
Переделал лишь кронштейны крепления двигателя на лонжеронах. Новый двигатель значительно улучшил динамические показатели машины: максимальная скорость превысила 200 км/час, а разгон до 100 км/час сократился до восьми с половиной секунд. Для укрощения такого «строптивого нрава» мотора на передних колесах переделал барабанные тормоза на дисковые. Со временем такую же замену хочу произвести и на задних колесах. А пока просто разумно использую динамические качества автомобиля.
В результате переделок машина стала, в общем-то, другой. Даже ее кузов из чисто спортивного типа преобразился в более спокойный — туристический. Но я постарался сохранить в нем щербининский дизайнерский стиль. И, как мне кажется, это удалось — машина осталась узнаваемой.
Геометрическая схема первоначального варианта автомобиля «ЮНА»
Шасси машины (поз. 2,3,5,6,7,8,9,10,12,13 —от автомобиля ГАЗ-24): 1 — руль (спортивный); 2 — педали управления; 3 — колесо (4 шт.); 4 — аккумуляторная батарея; 5 — радиатор; 6 — двигатель; 7 — передний мост; 8 — рулевая трапеция; 9 — корзина сцепления; 10— коробка перемены передач; 11 —рама; 12 — карданный вал; 13—задний мост; 14 — глушитель (из огнетушителя); 15 — бензобак (самодельный из углеткани)
Схема пространственного силового каркаса стеклопластикового кузова: 1 — ребро задней части переднего крыла (труба 25×25, 2 шт.); 2 — косынка (сталь, лист s4, 2 шт.); 3 — подпятник передней стойки (сталь, лист s4, 2 шт.); 4 — передняя стойка (труба 60×30, 2 шт.); 5 — подпятник средней стойки (сталь, лист s4,2 шт.); 6 — средняя стойка (труба 35×25,4 шт.); 7 — связь средних стоек (труба 20×20, 2 шт.); 8 — подпятник задней стойки (сталь, лист s4, 2 шт.); 9— задняя стойка (труба 60×30, 2 шт.); 10 —нижняя оконная поперечина (уголок 50×50); 11 — оконная стойка (труба 35×25, 2 шт.); 12 — верхняя оконная поперечина (труба 35×25); 13 — продольная перемычка (труба 25×25, 2 шт.); 14 — крышная балка (труба 1″, 2 шт.); 15 — поперечная перемычка (труба 25×25, 2 шт.); 16 — ребро верхней стойки (труба 25×25,2 шт.); 17 — ребро заднего крыла (труба 25×25, 2 шт.); 18 — поперечина багажника
Компоновка автомобиля «ЮНА» (поз.9,10,11,12,13,14,15,17,24 — от автомобиля ГАЗ-24): 1 —указатель поворота (2 шт.); 2 — решетка радиатора (2 шт.); 3— противотуманная фара (2 шт.); 4 — щиток фар (2 шт.); 5 — блок фар дальнего и ближнего света (от ВАЗ-2106, 2 шт.); 6 — повторитель указателя поворота (2 шт.); 7 — спойлер; 8 — аккумуляторная батарея; 9— передний мост; 10 — колесо (4 шт.); 11 —радиатор; 12 — электронный блок; 13 — бачок лобового стекла; 14 — воздушный фильтр; 15 — двигатель; 16 — капот с передними частями крыльев; 17 — стеклоочиститель; 18 — зеркало заднего вида (2 шт.); 19 — заднее сиденье; 20 — переднее сиденье (2 шт.); 21 — кузов; 22 — крышка багажника; 23 — дверь (2 шт.); 24 — задний мост; 25 — топливный бак; 26 — лючок горловины топливного бака; 27 — задний бампер
Геометрическая схема нового варианта автомобиля «ЮНА»
Схема сервоэлектропривода щитков фар: 1 — фара; 2 — капот: За — защитный щиток в закрытом положении; 3б — защитный щиток в открытом положении; 4 — ось поворота щитка; 5 — рычаг; 6 — тяга; 7 — электродвигатель
Дистанционный диск для установки новых литых колес с малым вылетом спиц
