Рампы для автомобилей виды

Примечание: угол в 1° равен 1,7%.

5.28 Рампы в автостоянках должны отвечать следующим требованиям:

а) продольный уклон закрытых прямолинейных рамп по оси полосы движения должен быть не более 18 %, криволинейных рамп — не более 13 %, продольный уклон открытых (не защищенных от атмосферных осадков) рамп — не более 10 %;

б) поперечный уклон рамп должен быть не более 6 %;

в) на рампах с пешеходным движением должен предусматриваться тротуар шириной не менее 0,8 м.

5.29 Наклонные междуэтажные перекрытия должны иметь уклон не более 6 %.

Ширина проезжей части рамп

Рампы рекомендуется оборудовать краевыми отбойными барьерами высота 0.1 м и шириной 0.2 м, а при двухпутных рампах предусматривается ещё средний разделительный отбойный барьер шириной 0,3 м. необходимый для безопасного движения по 2-м полосам.

Для организации пешеходного движения предусматривается тротуар шириной не менее 0,8 м (при криволинейных рампах он располагается по внутреннему краю рампы.

СП 1.13130.2020 Системы противопожарной защиты. Эвакуационные пути и выходы.

8.4.3. С каждого этажа пожарного отсека автостоянок (кроме механизированных) должно быть предусмотрено не менее двух рассредоточенных эвакуационных выходов непосредственно наружу, в лестничные клетки или на лестницу 3-го типа. Допускается один из эвакуационных выходов предусматривать на изолированную рампу с уклоном не более 1:6, оборудованную с одной стороны тротуаром шириной не менее 0,8 м, или в смежный пожарный отсек автостоянки. Расстояние от места хранения автомобиля до эвакуационного выхода, расположенного в смежном пожарном отсеке, не должно превышать значений, указанных в таблице 19.
Проход по тротуарам в пандусах на полуэтаж лестничной клетки допускается считать эвакуационным. При использовании для эвакуации изолированных рамп пути эвакуации не должны включать участки прохода через помещения для хранения автомобилей.
Эвакуационные выходы из служебных помещений для обслуживающего и дежурного персонала (контрольные и кассовые пункты, диспетчерская, охрана), помещений технического назначения (для инженерного оборудования), санитарных узлов, помещения кладовой для багажа клиентов, помещений для инвалидов допускается предусматривать через помещения для хранения автомобилей.
Допустимое расстояние от наиболее удаленного места хранения до ближайшего эвакуационного выхода следует принимать согласно таблице 19.
Двери эвакуационных выходов на лестничные клетки автостоянок следует предусматривать противопожарными не ниже 1-го типа.

В таблице приведены минимальные площади и параметры горизонтальной проекции наиболее часто применяемых рамп.

Источник

Пособие к МГСН 5.01-94* Стоянки легковых автомобилей

Рис. 5 Наиболее применяемые рампы

Встроенные неизолированные рампы (рис.5, б-д), предусматривающие транзитное движение автомобилей через этажи автостоянки, в соответствии с п.2.28 МГСН 5.01-94* могут быть применены в стоянках не выше 3 этажей и общей площадью не более 10400 кв.м.

Полурампы (рис.5, е, ж) применяются, как правило, в автостоянках открытого типа.

Наибольшее распространение получили изолированные наружные рампы, пристроенные или встроенные (рис.5, а, з, и).

Уклон рампы измеряется по средней линии полосы движения и выражается в градусах, процентах или отношением высоты подъема к длине горизонтальной проекции оси наклонной поверхности. Угол в 1° равен 1,7%.

Для различных типов рамп установлены следующие максимальные уклоны:

Сопряжение рампы с горизонтальными участками пола должно быть плавным, а расстояние от низа автомобиля до пола должно быть не менее 0,1 м.

Ширина проезжей части рамп определяется в зависимости от размеров наибольшего автомобиля, пользующегося рампой, согласно табл.4.

Ширина проезжей части рампы, м

наибольшая ширина автомобиля (м) плюс 0,8 м, но не менее 2,5 м

удвоенная наибольшая ширина автомобиля (м) плюс 1,8 м, но не менее 5 м

ширина наибольшего автомобиля (м) плюс 1 м, но не менее 3,1-3,3 м

удвоенная наибольшего автомобиля (м) плюс 2,2 м, но не менее 6,2-6,6 м

Источник

Как правило, система топлива в авто дополнительно комплектуется инжектором впрыска бензинового или дизельного двигателя, также сюда входит топливная рампа (иногда называют рейкой). Существует множество причин, по которым данный элемент требует систематического обслуживания и внимания. Если обнаружены небольшие неисправности, то конструкцию восстанавливают, а при серьезных повреждениях полностью меняют.

Для чего нужна

Не менее актуальным является вопрос, для чего нужна топливная рампа. Ее включают в систему топлива с инжекторами для бензиновых и дизельных ДВС, нужна для того, чтобы распределить конкретный вид топлива под определенным давлением с форсунками. Далее оно подается в камеру сгорания. Поэтому впрыск принято считать распределенным.

Конструктивные особенности

Перед тем, как переходить к принципу работы, важно понимать, что такое топливная рампа в автомобиле. Это бесшовная конструкция в виде трубы конкретного диаметра, длины и сечения. С отводами или без них к конструкции прилегают уплотнительные элементы, которые создают герметичные условия для системы. По всей оси подсоединяются форсунки. Их количество такое же, как и цилиндры силового агрегата. В обязательном порядке подводят топливопровод, подключающийся с торцевой части или оси. Есть и другие варианты, которые связывают с особенностями конструкции топливной системы.

Функционально топливную рампу отличают следующие особенности:

предназначение;

по какой схеме подключаются форсунки и дополнительные устройства;

из какого материала изготавливаются;

форма сечения;

размеры;

место и локализация подключения.

Касательно функционального назначения принято выделять два вида топливных рамп:

аккумулятор давления дизельного ДВС, снабженный Common Rail системой;

Форсунки подключаются вдоль оси, с первого торца располагается регулятор топливного давления, а со второго – топливопровод (иногда датчик топливного давления). Могут быть и другие варианты.

топливная рампа бензомотора с инжектором распределенного впрыска топлива.

Это такая же трубка с пустой полостью, а по оси располагаются подключенные форсунки. К ним подводится топливопровод. Торцы могут быть запаяны или снабжены механизмом, регулирующим давление. Характерная особенность зависит от автоконцерна и модели ТС, поскольку они изготавливают топливную рейку индивидуальной конфигурации. Принцип работы не зависит от того, каким образом располагаются форсунки. Важно, как подключен теплопровод и наличие дополнительных устройств. Данные функциональные особенности также определяют специфику работы регулятора давления.

Например, рампа в автомобиле ВАЗ имеет установку на одном торце штуцера, чтобы подключить теплопровод, а на другом – штуцер для слива топлива. В качестве материала используется высококачественный и надежный металл. Данное правило касается двигателей, работающих на дизеле. Поскольку настолько высокое давление другие материалы не способны выдержать. Чаще всего используется сплав алюминия или легированная сталь, стойкая к образованию коррозии. Второй материал в обиходе чаще всего называют нержавейкой. Иные варианты встречаются намного реже.

Размеры предполагают, в первую очередь, длину, диаметр округлой формы, высоту и ширину аккумулятора в форме прямоугольника. Способ и локализация подключения зависит от специфических особенностей ДВС и топливной системы. В бензиновом агрегате с инжекторами впрыска рампу устанавливают на коллектор впускного типа и присоединяют посредством болтов. Встречаются ситуации, когда коллектор не используется.

Как работает конструкция

Топливная рампа устройство и принцип работы определяет конструкционная схема, которая применяется в транспортных средствах с инжектором распределяющего впрыска топлива, бензиновом или дизельном ДВС. Алгоритм функционирования один и тот же. Топливо отправляется в специальный насос с высоким давлением (ТНВД), где происходит нагнетание до определенной отметки. Далее бензин подается на рампу, затем в форсунки и камеру сгорания. Если присутствуют излишки, то они сливаются через специальный штуцер топливопровода. В дизеле может использоваться ТНВД клапан дозирования.

Топливная система является важнейшим функциональным элементом в транспортном средстве. С ее помощью происходит подача топлива в специальную камеру с наступлением нужного временного промежутка. В нее входит несколько функциональных элементов, которые отвечают за транспортировку, фильтрацию, учет и отвод.

Условно ее можно разделить на две подсистемы:

перенос топлива с фильтрацией и организацией должного давления в системе посредством гидравлических и механических устройств;

рассчитывается количество и момент подачи топлива через инжекторы с дальнейшим распределением по цилиндрам. Осуществляется посредством электронных элементов системы.

Топливная система включает следующие элементы:

бак – емкость, отличающаяся надежной герметичностью, чтобы хранить топливо в безопасных условиях;

прямой и обратный трубопроводы. Шланги отличаются гибкостью, посредством которых топливо транспортируется;

фильтры, осуществляющие тонкую и грубую очистку. Позволяют избавиться от крупных фракционных загрязнений;

регулятор давления. Нужен для того, чтобы задавать определенный показатель давления;

насос. Чаще всего используется погружной тип, который приходит в движение посредством электродвигателя;

ТНДВ. Предназначен для дизельных двигателей для впрыска;

форсунки.

Какие существуют топливные системы бензодвигателей

В зависимости от того, какой тип бензинового ДВС используется, принято выделять две системы: инжекторную и карбюраторную. Различаются в конструкциях и рабочих характеристиках.

Карбюратор

Принцип работы осуществляется по следующей схеме:

всасывание топлива из бака происходит посредством насоса. Присутствует невысокий уровень давления, нужна только подача топлива;

передвижении по трубопроводу, а затем топливо проходит через фильтры;

в карбюраторе происходит смешивание горючего с воздухом;

смесь в готовом виде отправляется на цилиндр ДВС, где происходит сгорание.

Двигатель инжектора

Топливная система с двигателем инжектора имеет характерную особенность – это система впрыска, которая в принудительном порядке нагнетает топливо в камеру сгорания. Посредством насоса топливной системы создается повышенное давление, зависящее от вида впрыска:

для каждого цилиндра устанавливаются отдельные форсунки, что гарантирует правильное распределение топлива. Посредством насоса создается давление в диапазоне 2,5-4 Бар;

при наличии моновпрыска (когда есть только одна форсунка), подача топлива осуществляется для всех цилиндров двигателя. В современном производстве автомобилей используется редко из-за отсутствия экономической выгоды;

впрыск. Форсунки устанавливаются в головке цилиндра, поэтому впрыск осуществляется напрямую в цилиндры. В таком случае давление составляет 155 Бар.

Топливная система бензинового инжектора работает по следующему принципу:

подача бензина осуществляется при помощи насоса на рампу;

благодаря регулятору, расположенному на рампе, обеспечивается необходимый уровень давления;

форсунки, установленные на рампе, впрыскивают топливо в цилиндры;

когда осуществляется подача бензина на цилиндры вместе с воздухом, получается топливообразующаяся смесь.

Как происходит питание дизельного топлива

Подача дизельного топлива имеет свои характерные особенности. Принято выделить три вида устройств:

от аккумулятора (Common Rail);

через насосы-форсунки;

разделенные.

Common Rail

Считается самой популярной и топливной системой для дизельного ДВС. Соответствует всем экологическим нормам и стандартам за счет независимых процессов впрыскивания дизеля, учитывая режим функционирования двигателя.

Система питания от аккумулятора имеет два участка:

с низким давлением (входит топливный бак, насос низкого давления, фильтр и трубопровод);

с высоким давлением (включает насос высокого давления, рампу, трубопровод, форсунки).

Топливная система дизельной ДВС предполагает следующий порядок:

насос низкого давления начинает нагнетать дизель из топливного бака в трубопровод;

дизель проходит по трубопроводу, попадает в фильтры для грубой и тонкой очистки, а затем в насос высокого давления;

ТНВД осуществляет подачу топлива на форсунки, которые обеспечивают впрыск в цилиндры;

в одно и то же время вместе с впрыском осуществляется подача воздуха.

Разделенная схема и насос-форсунка

Данная система включает топливный бак, трубопровод, ТНВД, форсунку. Насос и форсунки соединяются при помощи длинного трубопровода, который способен выдерживать высокое давление. Данная схема успешно применяется в автомобилестроении на территории РФ, так как обходится по низкой стоимости за счет простоты конструкции.

Насос-форсунка – это устройство, которое обеспечивает нормальный уровень давления и проводит впрыск топлива. Расположена конструкция в головке блока цилиндра, а начинает работать под действием кулачкового механизма. Обратная и прямая магистрали реализуются в качестве каналов и расположены непосредственно в головке блока. При данной схеме работы обеспечивается давление в 2200 Бар. Однако существует важный нюанс: от режима работы двигателя зависит показатель давления.

Обратная магистраль

На практике насос для подачи топлива имеет статичный показатель производительности, закачивая топливо в бак при постоянном показателе давления. ДВС функционирует в разных режимах, потребляя различное количество топлива, учитывая его степень нагрузки. В результате появляется необходимость измерять и держать под контролем давление, а также уровень топлива в топливной рейке. Данную обязанность исполняет регулятор давления топлива, ликвидирующий излишки топлива, возвращая в бак через линию возврата топлива (есть альтернативное название «обратка»).

Принято выделять в классификации две категории топливных систем, различающихся наличием или отсутствием обратной магистрали:

подача топлива с линией обратки. Топливо, которое ранее не было использовано посредством впрыска форсунки, принято считать избыточным. Поэтому оно возвращается в бак посредством регулятора, расположенного на рампе, и возвратной линии. В результате в коллекторе для топлива происходит поддержание постоянного показателя давления.

подача топлива без возвратной линии. Регулятор в подобных системах чаще всего устанавливается в модуле погружного насоса для топлива. Избыточное количество, которое подается посредством насоса, возвращается в бак в обратном порядке при помощи короткой линии возврата. В топливную рампу осуществляется подача топлива только в том количестве, которое необходимо для впрыскивания форсунками. Система пользуется популярностью за счет демократичной стоимости и требует меньшего подогрева в баке топлива.

Чаще всего главные составляющие топливной системы одинаковы для большей части моделей транспортных средств, которые относятся к одной категории. С другой точки зрения, на практике характеристики нередко меняются, в зависимости от технической специфики определенного двигателя.

Давление на топливной рампе измеряют и контролируют манометром, который прикрепляют при помощи штуцера. Чаще всего для его крепления предусматриваются специальные отверстия. При обыкновенном положении штуцер находится в закрытой позиции при помощи пробки, что защищает резьбу от попадания грязи и пыли. Давление контролируется в рампе в период техосмотра транспортного средства.

Для улучшения распыления топлива в некоторых двигателях конструкция топливной рампы предусматривает возможность его предварительного прогрева. Также на рампе расположены штуцеры для подачи и слива топлива.

Изготовление рампы и эксплуатация

Материалом для изготовления топливной рампы служит легированная сталь, обеспечивающая защиту контактирующей с топливом внутренней полости от коррозии. После изготовления рампа проходит обязательную проверку на способность выдерживать избыточное давление.

Чтобы проверить рампу на наличие дефектов, иногда требуется снять устройство с двигателя. Для начала происходит отключение топливной подачи, а затем шланги отсоединяются. Далее снимают сливной шланг, чтобы демонтировать рампу с корпуса, откручивая крепежные болты при помощи гаечного ключа.

Затем потребуется снять форсунки с максимальной осторожностью, чтобы не повредить конструкцию. Предварительно штуцеры закрывают при помощи заглушек для защиты. После проведения технического осмотра и возможных дефектов, рампу ремонтируют. Затем ее можно снова использовать.

Топливная рампа является обязательным элементом в системе автомобиля. Поэтому крайне важно для водителей знать принцип ее работы и периодически контролировать работу. При выявлении неисправностей настоятельно не рекомендуется использовать транспортное средство до проведения ремонта.

Источник

Рампы и лифты

По очертанию в плане рампы подразделяются на прямолинейные и криволинейные, а по числу полбе — на однопутные и двухпутные.

Независимо от расчета должно быть обеспечено следующее минимальное количество рамп:

а) при общем количестве 100 и менее автомобилей, размещаемых во всех этажах, кроме первого, — одна однопутная рампа, предназначаемая как для подъема, так и для спуска;

б) при общем количестве 101—200 автомобилей, размещаемых во всех этажах, кроме первого, — одна двухпутная рампа, одна полоса движения которой предназначается для подъема, а другая для спуска;

в) при общем количестве более 200 автомобилей, размещаемых во всех этажах, кроме первого,—две однопутные рампы, из которых одна предназначается для подъема, а другая —для спуска.

Ширина проезжей части рамп определяется в зависимости от размеров наибольшего автомобиля, пользующегося рампой, согласно табл. 2.5.

Таблица 2.5 Зависимость ширины от типа рампы

Виды рамп	Ширина проезжей части рампы
Прямолинейные однопутные	Наибольшая ширина автомобиля не менее 2,5 м плюс 0,8 м
Прямолинейные двухпутные	Удвоенная наибольшая ширина плюс 1,8 м, но не менее 5 м
Криволинейные однопутные	Ширина полосы, образуемой в плане проекцией движущегося по рампе наибольшего автомобиля плюс 1 м, но не менее 3,5 м.
Криволинейные двухпутные	Удвоенная ширина полосы, образуемой в плане проекцией движущегося по рампе наибольшего автомобиля плюс 2,2 jk, но не менее 7 м

Примечание. Ширина проезжей части прямолинейной рампы, на которой предусматривается криволинейное движение автомобилей, должна быть равна ширине проезжей части криволинейной рампы.

Наружный радиус проезжей части криволинейной рампы должен превышать не менее чем на 1 м наименьший наружный радиус поворота автомобиля. По обеим сторонам проезжей части рамп должны быть устроены краевые отбойные барьеры, а при двухпутных рампах, кроме того, должен быть устроен средний отбойный барьер, разделяющий рампу на две полосы движения.

Продольный уклон рамп в помещениях не должен превышать: для прямолинейных рамп 0,16, для криволинейных—0,13, а для рамп, не защищенных кровлей, должен быть не более 0,1.

Лифты размещают как в стационарных, так и в передвижных шахтах. Последние могут перемещать автомобили не только с одного этажа на другой, но также и по этажу.

Размеры клети лифта зависят от размеров автомобилей наибольших габаритов, транспортируемых лифтом, а именно, ширина клети должна быть на 0,6 м больше ширины автомобиля, длина на 0,8 м больше длины автомобиля и высота клети не менее чем на 0,2 м больше высоты автомобиля.

Устройство рамп не требуется, если каждый лифт в стационарной шахте обслуживает не более 100 автомобилей или если каждый лифт в передвижной шахте обслуживает не более 200 автомобилей.

При проектировании помещений для хранения автомобилей и постов технического обслуживания (ТО) и текущего ремонта (ТР) основными факторами, определяющими размеры сооружений, являются габариты автомобилей и наименьшие радиусы их поворотов.

Таблица 2.6 Габаритные размеры АТС различных классов

Класс	Модели-	Габаритные размеры, мм	Миним
автомобиля	представители	Длина Ширина Высота	внеш.
Особо малый класс	«Ока», «Таврия»
Легковые	«Жигули»,
малый класс	«Москвич»,
.»Ford-Escort».
«Volkswagen» и др.
Легковые	«Волга», «Audi»,
средний класс	«BMW»,
Микроавтобусы	«РАФ», «УАЗ»,
особо малого класса	«ГАЗ»

Автомобиль при движении в пределах здания совершает повороты и другие маневры в том числе при установке его на место хранения или для ТО и ТР. При этом должны соблюдаться так называемые защитные зоны (рекомендуемое приближение), исключающие взаимные повреждения въезжающего автомобиля и автомобилей, стоящих в одном или в противоположном с ним ряду (по другую сторону проезда).

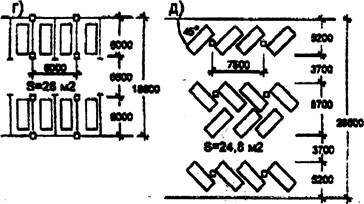

На рис 2.2 представлены схемы размещения АТС на стоянках

При сравнении представленных на рис.2.2 вариантов расположения автомобилей следует вывод, что наиболее экономичной по площади на один автомобиль (S кв.м) является стоянка манежного типа с перпендикулярным расположением автомобилей к оси проезда (S=22,4 кв.м).

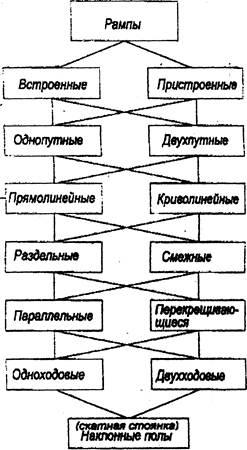

Рис.2.3 Классификация рамп

Могут применяться и другие размеры секций и шага колонн, но при соблюдении размеров мест хранения и внутренних проездов не менее рекомендуемых таблиц 2.2 и 2.3.

На рис. 2.3 представлена классификация рамп и рамповых устройств, а на рис.2.4 изображены наиболее применяемые типы

Рампы могут быть изолированными и неизолированными от помещений хранения автомобилей.

Рис. 2.4 Наиболее часто применяемые рампы:

Встроенные неизолироваиные рампы (рис. 2.4, б-д), предусматривающие транзитное движение автомобилей через этажи автостоянки, могут быть применены в стоянках не выше 3 этажей и общей площадью не более 10400 кв.м.

Полурампы (рис.2.4, е, ж) применяются, как правило, в автостоянках открытого типа.

Наибольшее распространение получили изолированные наружные рампы, пристроенные или встроенные (рис.2.4, а, з, и).

Для различных типов рамп установлены следующие максимальные уклоны:

Сопряжение рампы с горизонтальными участками пола должно быть плавным, а расстояние от низа автомобиля до пола должно быть не менее 0.1 м.

Рампы, по которым предусматривается пешеходное движение, должны иметь тротуар шириной не менее 0,8 м. На рампах с криволинейным движением тротуар рекомендуется в большинстве случаев располагать по внутреннему краю рампы.

Пропускная способность рампы для одной полосы движения определяется скоростью движения по рампе и интервалом между движущимися автомобилями.

Расчетная скорость движения по рампе не должна превышать 15 км/час при интервале между движущимися автомобилями не менее 20 м. При наличии такого интервала и высоте этажа до 3 м в пределах междуэтажной длины рампы будет находиться лишь один автомобиль, что отвечает требованиям безопасности движения.

При скорости движения 10 км/час и расстоянии 20 м

t = 3600х20/10000 = 7,2 с, D = 3600/7,2 = 500 автомобилей в час.

Во избежание возможной закупорки рампы (независимо от расчета ее пропускной способности) в многоэтажной автостоянке целесообразно принимать следующее минимальное количество рамп при числе автомобилей на всех этажах, кроме первого:

При применении одной однопутной рампы, используемой как для подъема, так и для спуска автомобилей (разновременно), должна быть предусмотрена соответствующая сигнализация.

Движение автомобилей на въездных рампах независимо от типа последних рекомендуется проектировать в направлении против часовой стрелки: движение же на выездных рампах в зависимости от их типа может иметь направление как по часовой стрелке, так и против, однако предпочтительнее последнее.

Разновидностью многоэтажных автостоянок являются так называемые скатные стоянки, в которых рамповые устройства отсутствуют.

Почти все типы скатных автостоянок характеризуются непрерывностью движения автомобилей через все нижележащие этажи.

Для сокращения пути движения в скатных автостоянках применяют различные приемы, в том числе устройство зданий цилиндрического объема; устройство переходных боковых проездов с нормальными рамповыми уклонами: включение в объем скатной автостоянки дополнительного рампового устройства, которое взаимодействует с наклонными полами
