Шкворень полуприцепа: функции, размеры и типы
Шкворневые узлы применяются в качестве основного механизма седельно-сцепного устройства (ССУ) для прицепов и полуприцепов (ПП).
Что из себя представляет этот узел, его типы, используемые размеры, особенности конструкции, расчет нагрузки, обслуживание, как выбрать – об этом в статье.
Общая характеристика шкворня на полуприцепе
Шкворень – это деталь крепления поворотного механизма ПП, выполненная в виде стержня из стали, берущей на себя основную силовую нагрузку при повороте оси ССУ.
Предназначение и функции
Шкворень полуприцепа обеспечивает надежность сцепления с тягачом. Он определяет управляемость сцепной пары. Стержень постоянно находится под воздействием высоких нагрузок, поэтому может изнашиваться, нуждаться в замене.
К седельно-сцепному устройству относится опорная плита с прорезью по центру, которая монтируется на тягаче. Установленный на ПП шкворень при сцепке вставляется в отверстие опорной плиты и крепится одним или несколькими захватами с шарнирным креплением.
Размеры
Диаметр (D) пальца сцепного полуприцепа стандартизирован и выпускается в трех вариантах:
Размер шкворня на полуприцепе – это не единственное различие в конструкции детали. Помимо диаметра, палец сцепного устройства полуприцепа бывает двух видов:
Особенности конструкции
Все типы шкворней изготавливаются по одному чертежу, на котором изображен стержень цилиндрической формы, на одном его конце сделана проточка унифицированной ширины. Палец концом с проточкой вставляется в соединительный узел и фиксируется в нем за счет своей формы.
Крепление
В зависимости от конструкции прицепного вспомогательного транспортного устройства палец седла полуприцепа может крепиться с помощью фланцевого соединения или резьбы, расположенных на противоположном от проточки конце цилиндрического стержня.
Нюансы монтажа
При установке шкворня необходимо учитывать:
На примере шквореня полуприцепа КамАЗ. Снять старый шкворень обычно не так просто, это не фаркоп, который можно выкрутить руками, в крайнем случае применяя рычаг. Если необходимо сначала удалить старую деталь, то проще всего это сделать, используя паяльную лампу и пятидесятитонный домкрат. Грея узел снаружи, поддавливая палец домкратом снизу, при помощи нескольких дополнительных усилий деталь извлекается. Подробно процесс можно найти на видео в сети.
Расчет нагрузки на шкворень
Палец седла полуприцепа несмотря на прочную сталь, из которой он изготовлен, может деформироваться, ломаться. Зачастую это происходит при нарушении балансира задней оси или при перевозке грузов с массой, превышающей нормативную.
Для того чтобы избежать повреждения шкворня, производится расчет допустимой нагрузки (D), измеряемой в Килоньютонах, по формуле:
Обслуживание и проверка
Перед тем как начать использовать новый шкворень, необходимо тщательно обильно его смазать. При этом высококонсистентный состав (дисульфид молибдена, графит) наносится также на накатную плиту и запорное устройство.
Как выбрать шкворень для полуприцепа
Лучше всего искать деталь на замену по коду ранее использовавшейся. Таким образом, можно найти не только такой же вариант, но и аналог, идентичный оригиналу от другого производителя.
Обычно шкворень изнашивается в результате длительной эксплуатации или при отсутствии регулярной смазки.
Российские водители предпочитают палец сцепного устройства от компаний Jost, Fontaine Truck Equipment, Georg Fisher, ASF, Fruehauf.
Например, шкворень от фирмы САФ подходит для полуприцепов Ивеко, Кроне, Вельтон, Когель, Хюндай, МАН, Шмитц Каргобулл, Мерседес-Бенц, Скания, Рено, Вольво, КамАЗ, МАЗ и ДАФ.
Где можно купить
Наиболее широкий выбор шкворней представлен на сайтах Дром и Авито. Там размещены детали российских и зарубежных компаний. Продавцы представляют фотографии сцепного пальца, размеры, цены.
Стоимость шкворня начинается от 2 900 р. за двухдюймовую деталь российского производства с фланцевым креплением.
Присутствуют варианты и за 6 000 рублей, изготовленные фирмой Fruehauf.
Средняя цена этого узла составляет около 4 000–4 500 рублей.
Шкворень полуприцепа – деталь, которая обеспечивает сцепку ПП с седельным тягачом. При регулярной смазке, нормированных нагрузках и исправной ходовой части может служить 5–8 лет. В случае обнаружения дефекта найти новую запчасть, поставить ее можно самостоятельно.
ГОСТ 12017-81 Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры
Текст ГОСТ 12017-81 Шкворни сцепные автомобильных полуприцепов. Типы и основные размеры
ГОСТ 12017-81
ШКВОРНИ СЦЕПНЫЕ АВТОМОБИЛЬНЫХ
ПОЛУПРИЦЕПОВ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ Москва
УДК 629.114.013.35:006.354 Группа Д25
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАР Т
ШКВОРНИ СЦЕПНЫЕ АВТОМОБИЛЬНЫХ ПОЛУПРИЦЕПОВ
Типы и основные размеры
Fifth-wheel king pins of avtomobile semi-trailers.
Types and basic dimensions
Постановлением Государственного комитета СССР по стандартам от 13 августа 1981 г. № 3866 срок введения установлен
Постановлением Госстандарта от 29.03.84 № 1134 снято ограничение срока действия
1. Настоящий стандарт распространяется на сцепные шкворни автомобильных полуприцепов и устанавливает их типы и размеры.
Стандарт не распространяется на сцепные шкворни автомобильных полуприцепов, которые передают мощность для привода активных осей полуприцепов или различных механизмов, установленных на полуприцепах.
Стандарт соответствует СТ СЭВ 3638—82, а также международным стандартам ИСО 337—81 и ИСО 4086—82 в части, касающейся основных размеров сцепных шкворней.
2. Сцепные шкворни автомобильных полуприцепов следует изготовлять двух типов:
50 — для полуприцепов с полной массой не более 55 т;
90 » » » » » свыше 55 до 110 т.
3. Размеры сцепных шкворней автомобильных полуприцепов должны соответствовать указанным на чертеже и в таблице.
Пока имею возможность писать посты каждый день, так как нахожусь в отпуске, скоро максимум раз в неделю будет
Пол года назад я немножко задался вопросом, а не пойти бы мне, ребят в техникуме на пол ставки учить в свободные от работы дни. Обратился к знакомым, а те и рассказали что не место мне там, и вообще нынешнее система оброзавания не даст мне без бумажной волокиты просто преподавать современные автомобили, окей, от идеи отказался
Но сейчас не о том, а о шкворнях, о том что это и с чем их едят, попытаюсь максимально просто донести для людей далеких от грузовиков.
1. Что такое шкворень

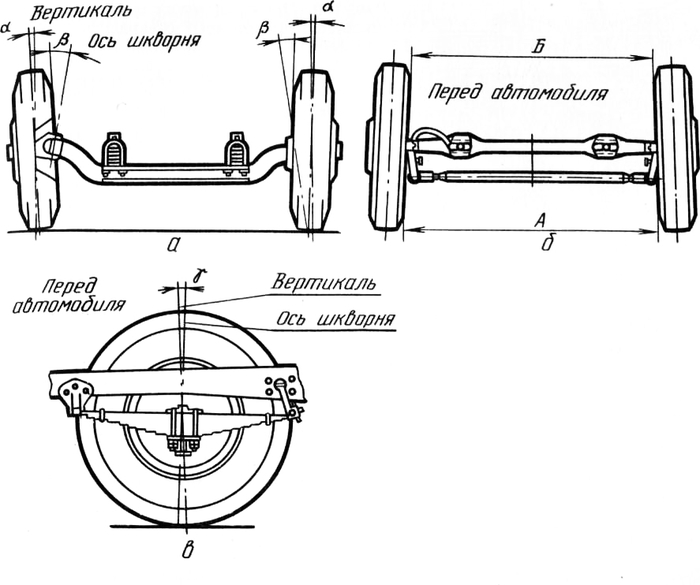

Шкворень это соединительный элемент цапфы и балки передней оси или как пишет вики
Шкворень — стержень шарнира поворотного соединения частей транспортных машин[1]. В более узком смысле — ось поворота управляемого колеса автомобиля или иного транспортного средства.
Главное в передней оси это не шкворень а посадочные места в балке и цапфы, в них заложен Кастер и развал, причем заложен на всегда

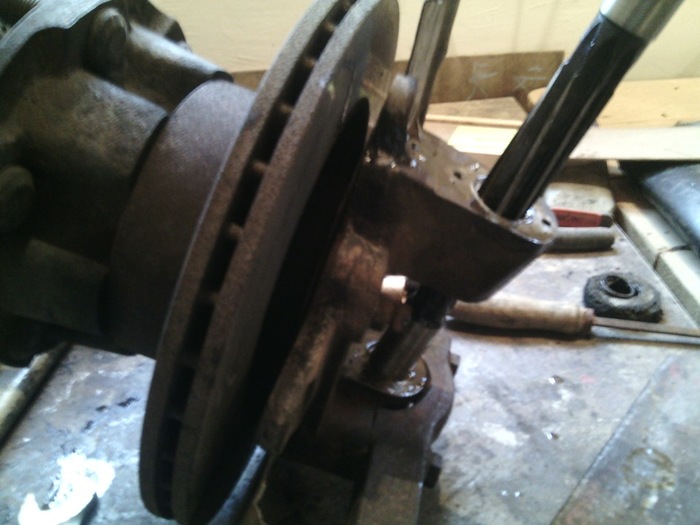

Балка+цапфа+шкворень, получается поворотный узел
Сам по себе шкворень это стержень из обычной стали, с поверхностной закалкой или цементацией. По этой причине его нельзя протачивать, и долго «долбить кувалдой».
Сердцевина из простого металла сделана для того, что бы не было внутреннего напряжения,.

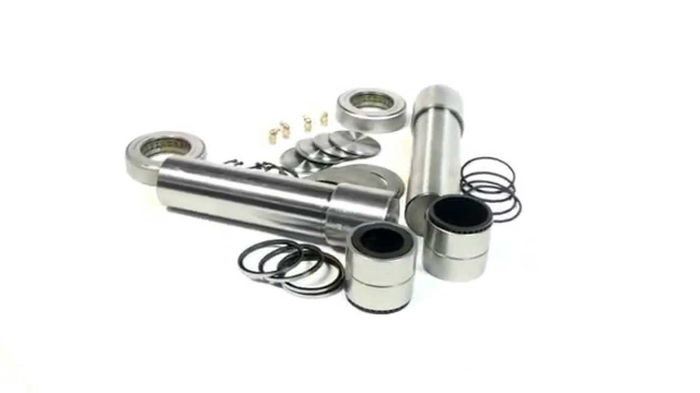

всего существуют несколько видов шкворней
— конусные(рассмотрим в следующий раз)
— шкворни полноприводных автомобилей(рассмотрим в следующий раз)
На прямых шкворнях разработаны все советские грузовики и их потомки, а так же МАЗ, американские грузовики, японские и китайские грузовики, некоторые виды Мерседесов, МАН, древние Вольво, корейские грузовички
прямые шкворни в балке фиксируются с помощью шплинта, мы их зовем «велосипедными»
Требования к прямому шкворню с фиксацией на шплинте, простые, он не должен опускаться под своим весом в отверстии балки. После фиксации шкворень не должен двигаться!
Так же может фиксироваться за счет плотной посадки или как говорят с натяжкой(МАЗ), иногда даже с жидким азотом или за счет проточки(мерседес, ман)

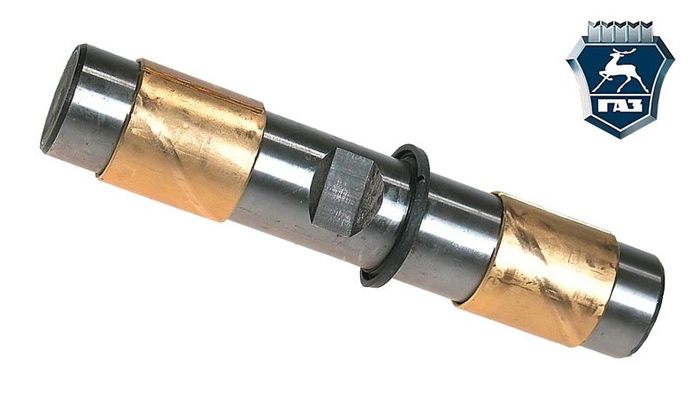

Цапфа же держится на шкворне за счет медных втулок, которые после запрессовки разворачиваются под нужный размер с помошью развертки

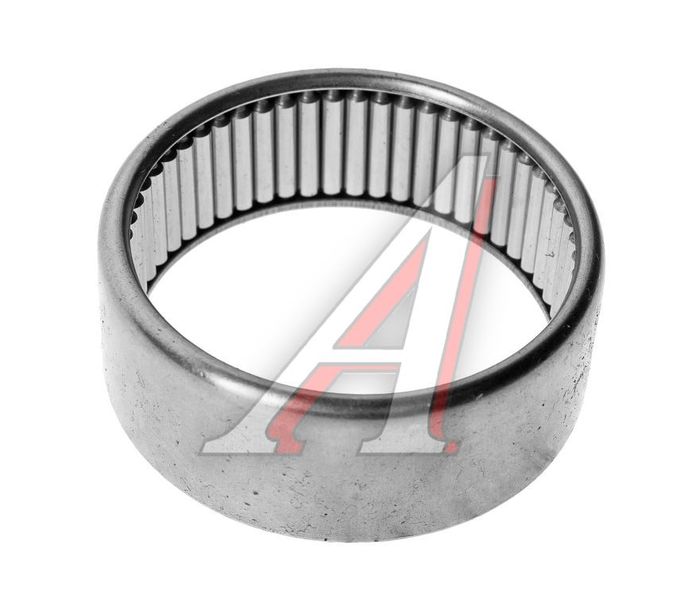

или на таких вот игольчатых подшипниках
Который имеет свойство рассыпаться лишь от того что ты подышал в его сторону.
Что интересно, на мерседесах, на некоторых, сначала забивается снизу шкворень, а сверху потом забивается игольчатый подшипник(КАКОЙ ИШАК ЭТО ПРИДУМАЛ?!)
Еще бывают тефлоновые втулки, но они встречаются на конусных шкворнях
Втулки/подшипники уплотняются резиновыми кольцами или сальниками от попадания грязи и воды в шкворень в зависимости от конструкции с одной или с двух сторон.

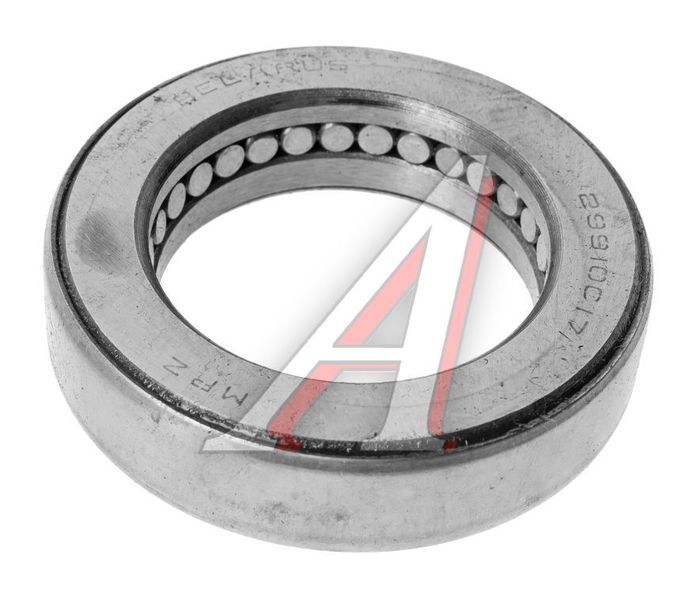

Значительно облегчает поворот колеса опорный подшибник, обычно он лежитмежду цапфой и балкой снизу
Очень часто вместе с регулировкой вертикального люфта цапфы, регулируется и этот подшипник, это тонкая настройка, важно что бы его не зажало, но при этом цапфа крутилась с усилием от руки/двух рук
При регулировке, шайбы подкладываются под верхнию праушину цапфы или для ленивых под пыльник опорного подшипника
Сверху и снизу закрывается крышками, шприцуется, проверяется люфт, делаем «схождение» и отдаем машину в работу)
Фотки взяты из интернета
Надеюсь будет интересны посты про техническую часть автомобилей, в следующем посте разбавлю писанину фотками поломок.
подшибник ихний по калидору котица
нынешнее система оброзавания не даст мне
С таким багажом тебе даже задняя балка не даст.
Подписался на всякий случай.
Шкворень шкворню рознь, кстати. Газовские легковые народ не любил, но без обслуживания даже они довольно долго убивались на зависть шаровой подвеске, например. А вот в УАЗах шкворни поприятнее, но завод сделал все, чтоб у людей они быстро из строя выходили, хотя конструкция очень надежная.
Рекомендую текст сначала в ворде набирать, проверять на ошибки, а потом постить.
P.S. только не надо про «малограмность и йа ж тихнарь». Я тоже «технарь»
Теперь мне известно, что такое шкворень.
Подписался на вас потому, что интересено и познавательно пишете. Но в данном посте, мне как человеку не то, что машину не имеющему, но и даже права отсутсвуют, текст показался очень сложным и наполненным большим количеством технических терминов, которые не разьясняются в течение текста. Прошу вас, пишите более доступным и образным языком (для детей и глупых вроде меня) большое спасибо!!
Да, не в целях уколоть ТС: подшиПник, прОушина
ключ на 41 и 3метровая труба привет замена шкворней
Ответ на пост «Я с вами. »
Негабаритный груз)
Водитель грузовика, спас семью от наводнения
Милая сердцу Хонда
Здравствуйте, я не самый опытный водитель, около трех лет. Осталась после учебы в Питере, сюда же мне пригнали из Сибири Хонду CR-V, 98-го года (два владельца, я второй, пробег там мизерный для стольких лет).
И вот этой осенью приключилась беда, я улетала домой на две недели, машина оставалась стоять (я так уже делала не раз), после приезда Хондушка перестала переключать передачи, пробуксовывала, разгоняя обороты двигателя до воющих 3-4х тысяч и еле переключалась, потом и это прекратилось.
Мой вопрос заключается в том: есть ли хоть кто-то, кто попробует акпп починить, а не сходу предложит заменить? Вероятно, это глупо-наивная просьба, но когда без диагностики мне говорят «Нужна замена коробки сто проц, это минимум 60к до 120к». Сервисы, японисты и проч в Питере?
Я, правда, не знаю, уместно ли такое спрашивать, если правила сообщества запрещают рекламировать что-либо :с
Чудом выжил
Водятел на грузовике
Вопрос автомобилистам
Друзья, что
это за деталь у меня под капотом Лады Гранты и почему она не закреплена?
Заранее благодарю за помощь!
Ответ на пост «Отзывы об автосервисах»
Оооо, подержите мое пиво, тож расскажу.
Для начала скажу вот что. На реально нормальные сервисы, где делают хорошо, и при этом за адекватную цену отзывы в этих ваших тырнетах не почитаешь. Потому что они просто не отмечены на картах. И отзывы им не нужны, потому что по сарафанному радио у них клиентов столько, что до старости хватит.
Ну а теперь моя история. Был у меня Акцент. И был свой сервис, разумеется, где я обслуживался, в гаражах с мастером, который мог починить вообще все, толковый мужик, правда не особо разговорчивый. Но сервис этот был у меня на районе, довольно далеко от центра. И вот как раз в центре перестала у меня заводится машина. Вариантов проблемы было много, но нужно прямо копать, поэтому решил сразу заехать в сервис.
Ехать до сервиса далеко, думаю, зарулю на ближайший, пусть посмотрят, может предохранитель перегорел насоса, может проводка оксислилась, я был уверен что скорее всего проблема в этом. Позвонил товарищу, он меня зацепил, дотащил до центра «Хендэ/Хундай», так я понял, не официальный, но специализирующийся. Машину поднимают, лазают минут 30 вокруг нее и заявляют:
«Ууууу чувак, тут работы на неделю. У тебя похоже проводке п*зда, нужна полная диагностика. Это будет стоить тебе 5К, замена 30К, просто за то что мы о*ли накинешь еще 10К.»
Я говорю товарищу: «Я тебе дам косарь, дотащи меня до моего сервиса только». Приехали к моему мастеру, он сразу молча открыл капот, даже не изучая проблемы. Полез к блоку с предохранителями и, вообще туда не смотря, словно вслепую дернув первый попавшийся предохранитель, меняет его на другой и говорит: «проверяй». Проверил, заработало!
UPD: Предохранитель не сгорел, он окислился. Возможно сам по себе был очень старый, возможно, потому что так завещали Древние, но другие преды были в порядке, окислен был он один. После замены машина проездила еще два года до продажи и больше этой проблемы не возникало.
Работа шкворней происходит при непрерывном контакте с частицами грязи и пыли, водой и реагентами, что вызывает вымывание смазочных материалов, которые закладываются в шкворни. Хотя они обладают немалым ресурсом, отсутствие регулярного обслуживания приводит к их изнашиванию и выходу из строя. Здесь может помочь специальная смазка, обеспечивающая исправность шкворней и продлевающая срок их эксплуатации.
Шкворень представляет собой рабочий элемент поворотного узла, который используется в разных вариантах автотранспорта и спецтехники. Он имеет вид особого стержня из стали, служащего в качестве поворотной оси соединения шарниров и силовых частей.
В авто, тракторах и иных видах техники этот узел является элементом соединения кулаков поворота колёс с балками, используясь как основа для устройства сцепления прицепов либо полуприцепов.
Шкворень реализует такие функции:
Исправность шкворней определяет степень надёжности пользования средством передвижения или спецтехникой. В ходе использования данные узлы изнашиваются и испытывают высочайшие нагрузки. По этой причине необходимы их регулярное обслуживание и своевременная замена.
По предназначению шкворни подразделяют на несколько категорий:
В конструктивном отношении выделяют сквозные и раздельные шкворни для цапф. Сквозные имеют вид стержней из стали, помещающихся с помощью подшипников скольжения либо качения внутрь посадочных мест, которые располагаются в мостовой балке и в кулаке поворота. Их фиксация осуществляется с помощью таких деталей, как штифты, резьба либо крышки, расположенные в верхней и нижней узловых частях. Крышки либо кулаки для поворота могут дополнительно оборудоваться масленками.
Шкворень раздельного типа имеет вид укороченного пальца из стали, устанавливаемого в 2 точках, где мостовая балки соединяется с поворотным кулаком. На каждый из кулаков имеются 2 шкворня: снизу и сверху. У них может быть аналогичная конструкция либо разные элементы и размеры.
Нормативные требования к сцепным устройствам
Согласно Правилам ЕЭК ООН № 55 на всех механических сцепных устройствах или их элементах должен указываться класс. Кроме того, на них наносятся следующие параметры, определяющие функциональные возможности:
В маркировке сцепных устройств число, следующее за буквенным символом, обозначает максимально допустимое значение указанного параметра.
Механические сцепные устройства и их элементы должны быть безопасны в эксплуатации, а сцепка и расцепка — обеспечиваться одним человеком без использования специальных инструментов. Для сцепки транспортных средств, технически допустимая масса которых превышает 3,5 т, допускаются только автоматические сцепные устройства.
Требование по автоматической сцепке считается выполненным, если достаточно подать тягач назад навстречу прицепу, чтобы сцепное устройство сработало полностью, произошла его автоматическая блокировка и чтобы контрольный сигнал надлежащего срабатывания включился без какого-либо внешнего воздействия.
Все механические сцепные устройства и их элементы разрабатываются таким образом, чтобы они обеспечивали эффективное механическое запирание и в закрытом положении блокировались по меньшей мере одним дополнительным механическим приспособлением.
Изготовители тяговых кронштейнов должны предусматривать точки крепления для аварийного сцепного устройства и(или) страховочного троса таким образом, чтобы это устройство или трос не ограничивали обычного угла отклонения сцепного устройства и не препятствовали нормальному функционированию системы инерционного тормоза.
Если предусмотрена только одна точка крепления, она должна быть расположена в пределах 100 мм от вертикальной плоскости, проходящей через центр сочленения устройства. Если на практике обеспечить это невозможно, должны быть предусмотрены две точки крепления, по одной с обеих сторон от вертикальной геометрической оси на расстоянии до 250 мм от этой оси. Точки (точка) крепления должны находиться сзади транспортного средства как можно дальше и как можно выше.
К сцепным устройствам предъявляется ряд нормативных требований согласно СТБ 1641-2006.
На всех деталях сцепных устройств не допускаются трещины и внешние повреждения.
Диаметр сцепного шкворня сцепных устройств полуприцепов технически допустимой максимальной массой до 40 т должен быть в пределах от номинального, равного 50,9 мм, до предельно допустимого, составляющего 48,3 мм, а наибольший внутренний диаметр рабочих поверхностей захватов сцепного устройства — от 50,8 до 55 мм соответственно.
Диаметр сцепного шкворня сцепных устройств с клиновым замком полуприцепов с технически допустимой максимальной массой до 55 т должен быть в пределах от номинального, равного 50 мм, до предельно допустимого, составляющего 49 мм, а полуприцепов с технически допустимой максимальной массой более 55 т — в пределах от номинального, равного 89,1 мм, до предельно допустимого, составляющего 86,6 мм. Величина зева вкладыша седельных сцепных устройств должна составлять не более 55 и 75 мм соответственно.
Максимальный зазор в направлении вдоль продольной оси транспортного средства между вкладышем и сцепным шкворнем в сцепленном положении тягача и полуприцепа должен составлять не более 5,1 мм.
К тягово-сцепным устройствам также предъявляется ряд нормативных требований.
Диаметр зева тягового крюка крюкового тягово-сцепного устройства, измеренный в продольной плоскости, должен быть в пределах от номинального, составляющего 48 мм, до предельно допустимого, равного 53 мм, а наименьший диаметр сечения прутка сцепной петли — от 43,9 до 36 мм соответственно.
Вертикальная статическая нагрузка на тяговое устройство автомобиля от сцепной петли одноосного прицепа (прицепа-роспуска) в снаряженном состоянии не должна быть более 490 Н. При вертикальной статической нагрузке от сцепной петли прицепа более 490 Н передняя опорная стойка должна быть оборудована механизмом подъема-опускания, обеспечивающим установку сцепной петли в положение сцепки (расцепки) прицепа с тягачом.
В тягово-сцепном устройстве беззазорного типа со шкворнем контролируется диаметр шкворня по его сферическому утолщению, которое контактирует с цилиндрическим отверстием вставки дышла прицепа. Диаметр шкворня таких устройств типоразмера 40 мм должен быть в пределах от номинального, составляющего 40 мм, до минимально допустимого, равного 36,2 мм, а диаметр шкворня типоразмера 50 мм — в пределах от номинального, составляющего 50 мм, до минимально допустимого, равного 47,2 мм. Диаметр сменной вставки типоразмера 40 мм дышла прицепа должен быть в пределах от номинального, составляющего 40 мм, до предельно допустимого, равного 41,6 мм, а сменной вставки типоразмера 50 мм — в пределах от номинального, составляющего 50 мм, до предельно допустимого, равного 51,6 мм. Остаточная деформация шкворня не допускается, он должен свободно перемещаться в отверстиях вилки.
В тягово-сцепных устройствах шарового типа контролируется диаметр шара, который должен быть в пределах от исходного, равного 50 мм, до минимально допустимого, составляющего 49,6 мм.
Крепление шара к каркасу должно обеспечивать возможность его замены в процессе эксплуатации. Центр сферической поверхности и ось шейки сцепного шара должны лежать в вертикальной плоскости симметрии автомобиля. Соединение шара с шейкой должно быть радиусным и касательным как к поверхности шейки, так и к нижнему горизонтальному подрезу шара. Высота расположения центра сцепного шара груженого автомобиля над уровнем грунта (дороги) должна быть в пределах 350…420 мм.
Люфт в соединении шара и замкового устройства при запертом положении органа запирания сцепки в любом направлении не допускается.
Одноосные прицепы (кроме роспусков) и прицепы, не снабженные тормозами, обеспечивающими их автоматическое затормаживание в случае разрыва сцепки, для сохранения в указанном случае остаточного управления прицепом должны быть оборудованы работоспособными предохранительными приспособлениями (цепями, тросами). Длина предохранительных цепей (тросов) должна предотвращать контакт сцепной петли дышла с дорожной поверхностью и при этом обеспечивать управление прицепом в случае обрыва (поломки) тягово-сцепного устройства. Предохранительные цепи (тросы) не должны крепиться к деталям тягово-сцепного устройства или деталям его крепления, иметь значительного износа, деформаций, трещин как на самих страхующих элементах, так и в местах их крепления к дышлу прицепа, раме или тяговому узлу тягача.
Деформации сцепной петли или дышла прицепа, грубо нарушающие их положение относительно продольной центральной плоскости прицепа, разрывы, трещины и другие видимые повреждения сцепной петли или дышла прицепа не допускаются.
Сварочные работы на дышле и сцепном устройстве, не предусмотренные эксплуатационной документацией изготовителя, не допускаются.
Радиальный и осевой люфты в местах качания дышла (крепления к прицепу) не допускаются. Оси соединения дышла с прицепом должны быть надежно зафиксированы.
Прицепы (кроме одноосных и с центральным расположением осей) должны быть оборудованы устройством, поддерживающим сцепную петлю дышла в положении, облегчающем сцепку и расцепку с автомобилем-тягачом. Повреждения и деформация устройства не допускаются.
Деформации, разрывы, трещины и другие видимые повреждения сцепного шкворня, гнезда шкворня, опорной плиты, тягового крюка, шара тягово-сцепного устройства, разрушение, трещины или отсутствие деталей крепления сцепных устройств не допускаются.
Полуприцепы должны быть оборудованы работоспособным опорным устройством. Демонтирование опорного устройства полуприцепов не допускается. Механизмы подъема и опускания опор и фиксаторы транспортного положения опор, предназначенные для предотвращения их самопроизвольного опускания при движении транспортного средства, должны быть работоспособны.
