Регулировка клапанов мотоцикла honda
И так вот наконец то дошел до этого видео. У всех владельцев четырех тактных мотоциклов настает такой период как — пора заглянуть в клапана) Причина этому в основном повышенный цокот самих клапанов из-за износа или же, как у меня из-за пробега т.е ТО. Регулировка клапанов один из самых интригующих моментов мотоциклиста, так как этот процесс на первый взгляд кажется сложным.
Ведь этот механизм очень ответственный узел нашего двигателя, а всякие рассказы про гнутые клапана, побитые поршня только усиливают боязнь лезть самому в регулировку или ремонт. Но все не так плохо как кажется, при наличии некоторого инструмента, изучения мануала и внимательности — это все не так уж и сложно, главное внимательность, и все делать без спешки. И так нам понадобиться чуток спец инструмента, а именно: динамометрический ключ (с возможностью выставления усилия затяжки 12 Н*м) набор щупов (шаг желательно в 0.01мм), микрометр и остальные обычные ключи. Далее нам надо изучить или у кого то узнать внимательно все цифры из мануала, а именно тепловые зазоры на клапанах впуск, выпуск, момент затяжки постелей. Далее нам надо вычитать, как выставлять коленвал по меткам на пластине зажигания, для того что бы промерять изначальные зазоры. Главное мерить зазоры на полностью холодном двигателе, но не ниже +15 градусов воздуха, это связанно с расширением металла. Главное все делать спокойно и внимательно, перепроверять несколько раз свои действия, тем более если делаете этот процесс впервой. Собственно давайте посмотрим первую часть видео, в которой чуток захватим подготовку и снимем крышку головки блока цилиндров).
Вот сняли мы крышку) увидели много чего интересного) хотя кто регулировал клапана на машинах, тот же ваз 2108) принцип тот же только у нас цепь и два распред. вала) Вот таков принцип — от коленвала через цепь идет привод на распред. валы, далее кулачки распред. вала нажимают на стаканы, под которыми находятся регулировочные шайбочки и сами клапана. Довольно все просто и надежно, один весомый минус данного механизма, это то, что для регулировки зазоров нам надо все разобрать) Так вот) в этом видео, посмотрим как выставлять коленвал для дальнейших замеров тепловых зазоров и их записи на спец листочек. Так же посмотрим пару нюансов, что нужно снять для доступа к самими этим зазорам) смотрим)
Ну вот зазоры мы промеряли, смотрим анализируем думаем, стоит дальше идти) если зазоры на нижнем пороге, конечно желательно их подрегулировать, а если по уходили из допусков тем более) Едем дальше)
Главное. выставляем распред. валы по метках, как на видео — впуск и выпуск напротив друг друга, параллельно краю корпуса головки и ВНИМАНИЕ. БОЛЬШЕ КОЛЕНВАЛ НЕ КРУТИМ.
СВЕЧИ ОСТАВЛЯЕМ ВКРУЧЕННЫМИ НА МОМЕНТ РАЗБОРКИ.
Свечи оставляем вкрученными для того, что бы в процессе разборки не упала шайбочка в цилиндр. После сборки их выкручиваем снова для облегчения вращения коленвала.
В идеале можно сделать для упрощения сборки метки на цепи и звездах грм, потом сразу по этим меткам все поставили и все) главное не перескочить цепью на звезде коленвала)
После этих действий попускаем натяжитель ГРМ цепи и фиксируем его спец ключиком (фото ключа ниже), снимаем наши распред. валы рассматриваем все с умным лицом то что та осталось) можете вздонуть) третья часть работы сделана)Осмотрите наши распред. валы на них есть метки, где впуск, где выпуск, что б не перепутали. Смотрим и закрепляем материал)
Теперь когда валы сняты, сигарета скурена) начинаем снимать наши шайбочки магнитиком, для этого приготовим какую то коробочку хитрую, желательно на 16 отсеков, и начинаем по порядку, в такой последовательности:
сняли шайбочку — записали с какого цилиндра, клапана, и ее толщину, написанная толщина на шайбе может отличатся от реальной, поэтому внимательно промеряем микрометром. После снятия всех шайб, смотрим и анализируем опять. Если нужно увеличить зазор, то нам нужно меньшая шайбочка или просто банально можно сточить старую) если нам нужно уменьшить зазор, то тогда без покупки шайбочек нам не обойтись. У меня все зазоры надо было увеличивать, поэтому берем толщину нужного клапана, смотрим зазор по факту, смотрим сколько нужно соток убрать для нужного зазора и отнимаем от толщины нашей шайбы эти сотки. Например:
у нас зазор на выпуске 0.21мм нам надо 0.28мм. Разница между ними 0.07мм, допуск 0.03 уже вышли в два раза. Таким образом нам надо от нашей шайбы она у нас будет 1.98мм отнять 0.07мм. Получается что бы зазор на этом клапане был 0.28 надо шайбу толщиной 1.91мм. Зная эти размеры или покупаем шайбы или стачиваем с постоянным замером микрометра. Далее когда все подобрано, ставим все обратно, главное не перепутайте шайбы с клапанами. Не спешите делайте все внимательно) И обязательно все при установке обильно смазываем маслом. Смотрим видео
Теперь когда все стоит на месте(шайбы и стаканы) Собираем все обратно. Если ставили метки метки на звездах валов и цепи — просто все сопоставляем и укладываем валы в постели) если нет, как я то придется попадать) у меня вышло почти сразу) главная наша цель сейчас выставить валы так, что бы при зажатых постелях они были метками друг на против друга, параллельно плоскости края корпуса головки цилиндров.
Зажимаем все это дело динамометрическим ключом с усилием 12 Н*м, некоторые мажут болты фиксатором резьбы, я не мазал уже так делал вроде все нормально работает до сих пор двигатель с 17 к оборотами) но если есть у вас под рукой то помажьте, не помешает) затяжку начинаем с середины, так как валы находятся под напряжение пружин клапанов, и если начинать с крайних болтов зажимать, то при перекосе можно отломить края постели, в центре таких краев нет поэтому шанса поломки нет. Также не усердствуем с затяжкой и внимательно вкручиваем болты, так как сплав головки хрупкий, можно сорвать резьбу. Сначала затягиваем все обычным ключом, до появления зазора между постелью и плоскостью сопряжения с головкой 1 мм. Тогда перем наш динамометрический ключ. И затягиваем равномерно боты, с усилием 12 Н*м. Начиная с середины, потом накрест остальные.
Меряем зазоры. Если все получилось радуемся за удачную проделанную работу) Если нет, не отчаивайтесь) вы то уже умеете разбирать механизм ГРМ))) смотрим заключительную часть видео)
Вот размеры ключика для взвода натяжителя грм:
Вот выноска из мануала по тепловым зазорам (in — впуск; ex — выпуск):
Итог не так страшен зверь как о нем рассказывают))) всем спасибо за внимание) удачного ремонта!
Регулировка клапанов мотоцикла honda
Всем привет.
Как обычно продолжаю тему самостоятельного технического обслуживания своего мотоцикла.
Как видно из названия темы речь пойдёт о регулировании зазора между клапаном и толкателем(коромыслом, рокером).
В наличии есть мануал на английском языке, поэтому буду отталкиваться от него и приводить выдержи тоже оттуда.
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и толкателем. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном — полностью закрываться.
Следует иметь в виду, что при увеличенных зазорах затрудняется пуск двигателя, а работа его на всех режимах сопровождается стукам и клапанов и толкателей. При уменьшенных зазорах двигатель теряет компрессию и не развивает полной мощности… Признаком малого зазора у впускных клапанов является „чихание» в карбюраторе, а у выпускных— „выстрелы» в глушителе. Указанные явления особенно заметны при работе двигателя на больших оборотах.
Продолжительная работа двигателя с уменьшенными зазорами приводит к обгоранию головок клапанов и их седел, а с увеличенными зазорами—к разбиванию их.
Я решил отрегулировать этот узел из-за того, что у меня на холодном двигателе было чихание в карбюратор, и еле слышимый цокот в районе клапанов. Хотя даже если бы всех этих неприятностей небыло, я бы всё равно полез туда т.к.:
1. Сила привычки.
2. Мой транспорт должен быть в идеальном техническом состоянии.
2. Всё разобрано, для замены охлаждающей, покраски двигателя, чистки карбюратора и т.д, но об этом позже.
Примечание:
• Проверьте и отрегулируйте зазоры клапанов в то время когда двигатель холодный (ниже 35°C/95° F).
Откручиваем заглушку гайки коленвала шестигранник на 10мм и заглушку меток ГРМ шестигранник на 6мм.
Примечание:
• Отрегулируйте положение клапанов переднего цилиндра в первую очередь.
Хочу отметить, что передний цилиндр — это первый по ходу движения, а задний цилиндр — это второй. Специально уделяю этому внимание, т.к. в мануале первый цилиндр это второй по ходу движения, а второй — это первый, чтобы не путали.
Регулировка зазора переднего цилиндра:
Продуваем сжатым воздухом свечной канал(это надо сделать перед снятием клапанной крышки, либо укрыть клапана от мусора), откручиваем свечу переднего цилиндра (свечной ключ на 16мм)
Вставляем мягкий стержень(я использовал медную проволоку) в свечное отверстие для выставления мёртвой точки.
Вставляем головку на 17мм в отверстие крышки коленвала(нижнее) и поворачиваем коленвал против часовой стрелки, чтобы сравнять метку “ FT” с пазом на левой крышке картера.
Убедитесь, что поршень находится в ВМТ (верхней мертвой точке) на ходе сжатия.
Проверьте зазор всех трех клапанов, вставив щуп между регулировочным винтом и клапаном.
Внимание впускных клапанов — 2, а выпускных — 1.
Valve Clearance:
IN: 0.13 — 0.17 mm (0.005 — 0.007 in)
Ex: 0.18 — 0.22 mm (0.007 — 0.009 in)
Регулировка
Отрегулировать, ослабив контргайку (ключ на 10мм) и вращая регулировочный винт (спец приспособление 07908-KE90000, но я использовал ключик на 4мм, но можно и головку на 4,5мм) до тех пор, пока есть небольшое сопротивление на щуп.
После выставления всех зазоров между впускными и выпускными клапанами, удерживая регулировочный винт, затяните контргайку, но откровенно говоря его не надо удерживать винт сам прекрасно держится!
Момент затяжки: 23 Н м (2.3 кг-м, 17 Ibf-ft)
После этого рекомендую сделать контрольный замер.
Регулировка зазора заднего цилиндра:
Продуваем, выкручиваем свечу, вставляем пробник, вращаем против часовой стрелки до появления метки «F», хотя в мануале написано RT, но я там этой метки не нашёл, только FT и F, соответственно передний и задний цилиндр.
Убедитесь, что поршень находится в ВМТ (верхней мертвой точке) на ходе сжатия. И выставляем оставшиеся клапана. Затягиваем и проверяем.
Закручиваем, назад гайки крышки коленвала (шестигранник на 10мм) и заглушку меток ГРМ (шестигранник на 6мм)
Примечание:
• Нанести масло на резьбы заглушек.
Моменты затяжки:
Крышка ГРМ: 10 N-m (1.0 kgf-m, 7 Ibf-ft)
Коленчатый вал: 15 N-m (1,5 кгс-м, 11 Ibf-ft)
Регулировка клапанов мотоцикла honda
Регулировка клапанных зазоров Vtec
Прежде чем приступить к описанию нудной процедуры регулировки клапанов Vtec, пару слов скажем о том, как это работает.
Идея Хондовских инженеров гениально проста: рядный 4-хцилиндровый ДВС, оснащенный Vtec, сочетает в себе достоинства и 8-клапанника, и 16-клапанника. На низких оборотах работают 2 клапана на цилиндр (впускной и выпускной), на высоких – 4 (2 впускных и 2 выпускных). В результате – ровная мощностная характеристика во всем диапазоне, хорошая эластичность.
Но как это часто и случается (особенно у Хонды!), простая и красивая инженерная идея воплощается в металле через… весьма сложные конструкторские решения. Причем сложные как в реализации, так и в обслуживании, увы.
Итак, каким же образом функционирует Vtec? При достижении определенной частоты оборотов блок управления подает сигнал электромагнитному клапану специальной масляной магистрали. По ней масло подается на исполнительный механизм: подпружиненный плунжер (о нем еще будет много и подробно), установленный внутри специальной втулки, вложенной в специфический втэковский стакан. Давлением масла плунжер сдвигает шторку, шторка блокирует стержень клапана, клапан начинает открываться-закрываться в полном соответствии с профилем кулачков распредвала.
Нет давления масла – пружина возвращает плунжер на исходную, шторка открывается, и как бы не старался распредвал, движение клапанного стакана на стержень клапана не передается. Как видите, все просто! Жаль только, что для регулировки зазора клапанов Vtec распредвалы придется снимать 3 (!) раза…
Все, теоретическая часть закончена, приступаем к описанию технологии регулировки клапанов на Honda CB 400 SF. Движок с мотоцикла снимать не надо – это плюс. Но для того, чтобы добраться до клапанной крышки и натяжителя моторной цепи, придется демонтировать следующие детали: бак, катушки зажигания, радиатор (частично, но антифриз желательно слить) и (последний штрих!) линейку карбюраторов. Пожалуй, это жирный минус…
Замеряем зазоры клапанов по стандартной процедуре.
Даже до снятия распредвалов втэковые клапана от обычных отличить легко: зазор втэковых так просто измерить не получится. Дело в том, что как уже описано ранее, в отсутствие давления масла стакан втекового клапана скользит по стержню клапана вхолостую, его (стакан) прижимает к кулачку распредвала исключительно силой специальной возвратной пружины (не путать с клапанной пружиной, хотя внешне они похожи). В результате сначала возникает иллюзия, что все клапанные стаканы равномерно прижаты к кулачкам распредвалов и мы вот-вот без особых усилий выясним величину тепловых зазоров… Увы, вставляем щуп 0,25… и не чувствуем характерного сопротивления; 0,3; 0,4 – все пролетает «со свистом». Поздравляем, Вы обнаружили втековый клапан. Почему так происходит? Дело в том, что возвратная пружина втэкового стакана достаточно слабая, она легко отжимается щупом. Так что выяснить величину тепловых зазоры Vtec без проведения предварительных хитрых манипуляций не удастся…
Результаты измерений заносим в вот такую табличку (пока только для обычных клапанов, на фото представлен ее окончательный вид).
Едем дальше… Демонтируем натяжитель моторной цепи, верхний успокоитель моторной цепи, моторную цепь фиксируем витой парой, снимаем распредвалы. На следующем снимке хорошо видны клапана Vtec, они выступают над обычными примерно на 5 мм. 4 из 8 отмечены стрелками.
Вынимать стаканы из колодцев удобно с помощью неодимового магнита, добытого из старого винчестера.
Регулировка клапанов мотоцикла honda
Недавно пришлось менять поршневые кольца и маслосъемные колпачки и по ходу дела отрегулировать клапана. В процессе появилась идея сделать небольшую инструкцию, которая возможно пригодится кому-нибудь. Описанное ниже актуально как для кроссовой R так и эндуро-версии Х.
Основные признаки того что необходимо регулировать клапана:
мотоцикл заводится только «с толкача»;
мотоцикл плохо заводится «на горячую».
Для регулировки нам потребуется специалный щуп для замера зазоров, его можно купить в любом автомагазине от 100 руб., а также регулировочные шайбы которые можно найти поштучно, в виде набора или сточить уже установленные, если зазор требует уменьшения.
1. Снимаем седло, бак.
2. Скручиваем два болта на крышке ГБЦ, шланг и снимаем свечной колпак. Перед нами распредвал, коромысло и сами клапана. Теперь чтобы провести замер зазоров, нам необходимо выставить распредвал в «мертвую точку».
3. Для этого выкручиваем шестигранником круглую крышку с правой стороны двигателя.
4. Прокручиваем киком коленвал до тех пор пока отверстие на шестерне не совпадет с треугольником на крышке, при этом метки на шестерне распредвала должны быть строго параллельны срезу верхнего края ГБЦ, кулачки впускных клапанов смотрят назад, все клапаны закрыты.
5. С помощью щупа замеряем зазоры. В мануале определены следующие данные:
— впускные 0,12±0,03 mm
— выпускные 0,28±0,03 mm
В моем случае, после замены колпачков и чистки самих клапанов от нагара, зазор оказался всего примерно 0,05 mm на впускных. На выпускных в пределах допустимого. Сама регулировка заключается в замене регулировочных шайб на шайбы подходящего размера.
6. Чтобы добраться до шайб необходимо ослабить натяжитель цепи ГРМ слева.
7. Открутить эти четыре болта и снять распредвал, предварительно подложив под цепь отвертку или любой подходящий предмет чтобы она не упала вниз. Прежде чем снимать цепь, запомните по каким меткам она установлен на шетерню (маркировка на звеньях, ризки на шестерне). Колодец в котором находится цепь ГРМ лучше закрыть ветошью, во избежание падения в картер различных предметов.
8. С помощью магнита вынимаем цилиндрические колпаки на впускных клапанах под которыми и окажутся регулировочные шайбы (на выпуске достаточно наклонить коромысло). Шайбы могут примагнититься к внутренней стороне колпаков, поэтому внимательно следите чтобы они не выпали или тем более не упали в картер.
9. Размер новых шайб вычисляется по формуле:
А=(B-C)+D
А — размер новой шайбы
В — настоящий зазор
С — необходимый зазор (0,12 mm в моем случае)
D — толщина старой шайбы
В моем случае (0,05-0,12)+2,00=1,93 значит нам необходима шайба с маркировкой 1,90 либо старую шайбу необходимо сточить до этой величины.
10. Теперь устанавливаем новые шайбы на места и собираем все в обратном порядке. Особенно обращаем внимание на установку распредвала и цепи по меткам. Вот и все.
Для любых манипуляций с клапанами — такими как замена сухарей, посадочных мест, пружин, маслосъемных колпачков и замена самих клапанов, нам необходимо «разсухарить» клапан. Данная процедура проводится на снятой ГБЦ.
3. Обратную процедуру лучше проводить вдвоем — один прижимает шайбу (например гаечным ключом), второй вставляет сухари. Здесь тоже есть большой риск отправить сухари в полет если ключ сорвется, поэтому будьте очень внимательны =)
Регулировка зазоров клапанов на японском дорожном мотоцикле.
Регулировка зазоров клапанов на японском рядном четырёхцилиндровом двигателе, на примере дорожного мотоцикла Honda СВ-1000 Super Four и им подобным.
О регулировке зазоров клапанов японского мотоцикла (спортбайка) с помощью регулировочных шайб я уже писал, и почитать об этом желающие могут вот тут. Ну а у кого мотоцикл с системой VTEC, то найти статью о том, как отрегулировать клапанные зазоры у двигателя с такой системой можно вот здесь. В этой же статье мы рассмотрим как отрегулировать клапанные зазоры у простейшего четырёхцилиндрового двигателя более старого дорожного мотоцикла, которых по нашим дорогам ездит ещё достаточно много и они славятся своей живучестью.
Рядные четырёхцилиндровые двигатели японских дорожников, славятся не только своей неубиваемостью. Для того, чтобы отрегулировать на них клапанные зазоры, не нужно бегать в поисках новых регулировочных шайб, чтобы заменить изношенные. Достаточно только простейших навыков, а так же набора ключей и щупов.
При меньшем зазоре, чем положено, при нагреве деталей, клапан будет неплотно закрываться, естественно от этого не будет нормальной компрессии, и мощность мотора упадёт. К тому же возможен прогар рабочей фаски клапана и седла.
При повышенном зазоре, будет слышен звонкий стук. Какой именно клапан стучит, можно определить даже без стетоскопа, если воспользоваться деревянной палочкой. Один конец её зажмите в кулаке и кулак прижмите к уху, а второй конец палочки приложите к клапанной крышке в разных местах. В районе какого клапана будет наиболее громкий звук, тот и стучит. Но всё таки нужно проверить все клапана и отрегулировать их зазоры.
Для начала нужно дождаться когда двигатель остынет, и на ощупь металл его головки станет холодным. Только в таком состоянии можно выставить зазоры точно, ведь когда мотор холодный, то и его металлические детали не подвержены тепловому расширению и находятся в своём естественном состоянии.
Частичная разборка мотоцикла.
Пока вы не спеша снимете с мотоцикла мешающие регулировке детали, описанные ниже, двигатель к этому времени успеет остыть. Удобство всех дорожных мотоциклов, это то, что не нужно возиться с пластиком, закрывающим двигатель. И чтобы добраться до головки двигателя, достаточно демонтировать бензобак и седло.
Седло снимается быстро, а вот бак на многих мотоциклах, а точнее его краник, связан тросиком (иногда двумя) с отдельным переключателем, расположенном на специальном кронштейне. Советую не пытаться отсоединять тросы от кронштейна, а лучше снять сам кронштейн и демонтировать все детали в сборе. Так намного проще и быстрее, только перед этим закройте краник и отсоедините бензопровод, идущий к батарее карбюраторов.
Так же придётся слить антифриз, и его остатки, открутив пробку (сливной болт) в нижней части помпы. Далее следует отсоединить от корпуса термостата шланги, а тот шланг, который идёт к радиатору, удалите совсем, так как он обычно мешает снять клапанную крышку двигателя. Остальные два шланга (и ещё тонкий, который тянется к расширительному бачку) идущие к головке мотора, достаточно лишь отогнуть в сторону и привязать их чем нибудь.
Ну и ещё понадобится отсоединить провод, присоединённый к датчику температуры, и снять шланг вентиляции картера. Затем вынуть все свечные колпачки из свечных колодцев, и убрать высоковольтные провода в сторону (привязав их чем нибудь). С левой стороны картера двигателя имеется заглушка, расположенная напротив оси вращения коленчатого вала — её следует вывернуть. Удалив заглушку, в образовавшемся окошке вы увидите ротор зажигания, на котором отмечены несколько меток. Они нужны для установки коленчатого вала в нужное положение, при дальнейшей регулировке зазоров клапанов.
Теперь остаётся демонтировать клапанную крышку с головки двигателя, открутив восемь болтов её крепления к головке. Под болтами имеются уплотнения — не путайте их и болты тоже (советую пометить где какой был). И если ваш двигатель ещё не достаточно остыл, то при снятой клапанной крышке он остынет довольно быстро. Только старайтесь не подымать пыль в гараже, а на улице перед гаражом вообще советую не работать, так как от проезжающей мимо машины, поднятая пыль осядет на покрытых маслом деталях ГРМ.
Если клапанная крышка приклеилась к плоскости разъёма головки, то не вздумайте засовывать в разъём этой плоскости острый предмет, повредите и прокладку и плоскость разъёма, и в итоге получите течь. Чтобы стронуть приклеенную клапанную крышку, достаточно её тихонько обстучать по кругу резиновой киянкой. После снятия крышки, отложите её в укромное непыльное место, и накройте чистой ветошью.
Регулировка зазоров клапанов механизма газораспределения мотоцикла.

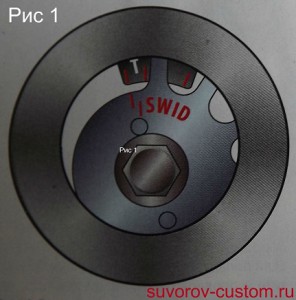

Для начала нужно начать вращать коленчатый вал против часовой стрелки, если смотреть с левой стороны двигателя ( и по часовой стрелке, если смотреть с правой стороны мотора). Вращать коленвал следует именно так, чтобы не нарушить работу цепного привода механизма ГРМ. Потихоньку вращаем коленвал до того момента, пока не совместится метка на роторе SWID, с меткой Т, нанесённой на картере мотора (как показано на рисунке 1).
При это так же следует учесть, что бы метка IN, а так же метка EX на звёздочках распредвалов совпали с плоскостью разъёма головки двигателя и эти метки были направлены в противоположные стороны. Если же получилось так, что метки звёздочек распредвалов направлены внутрь, а не в противоположные стороны, то следует прокрутить коленвал ещё на один полный оборот (не забываем о его правильном вращении), пока метки указанные выше, не совместятся (как на рисунке 1).

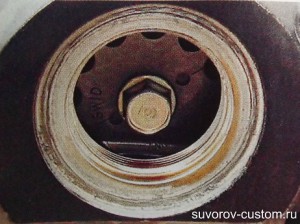

Метки в глубине смотрового окошка трудно разглядеть, поэтому пользуйтесь фонариком.

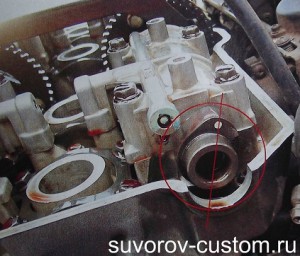

Когда метки расположены правильно, то есть поршень первого цилиндра находится в ВМТ, то вершина кулачков этого цилиндра, ось распредвала и точка контакта кулачка с рокером, располагаются на одной линии, как на фото слева (и на рокер и клапан кулачок не давит, если конечно есть зазор).
Теперь можно проверять зазоры впускных клапанов первого и третьего цилиндров двигателя. Для этого нужно вставить щуп, толщиной 0,10 мм между кулачком и коромыслом, как показано на рисунке слева, и если зазор соответствует величине 0,10 мм, то щуп такой толщины будет передвигаться с небольшим усилием между коромыслом и кулачком.
Если нет щупа толщиной 0,10 мм, то сложите вместе два щупа толщиной например 0,04 и 0,06 мм (или 0,05 и 0,05 мм). При использовании щупов, хорошенько протрите их чистой ветошью, так как малейшая соринка способна увеличить толщину пакета двух или трёх щупов, и зазор при регулировке получится больше положенного. После работы смажьте щупы маслом, так как ржавый щуп уже не исправишь и его придётся выкинуть.
Если зазор неправильный, естественно его следует отрегулировать. В мануалах таких моторов, обычно рекомендуется пользоваться специальным инструментом (его маркировка 07GMA-ML70120) для ослабления и затяжки контргайки, а так же пользоваться шестигранником на 3 (для вращения регулировочного болта), который должен быть достаточно длинным (не менее 65 мм) и чем длиннее, тем удобнее.
И если шестигранник не сложно купить или удлинить, то инструмент с вышеуказанной хитрой маркировкой вы вряд ли найдёте. Но подойдёт трубчатый ключ на десять, требуемой длины. В ключе из трубки обычно имеется отверстие для воротка, но воспользоваться им не получится, так как внутри трубчатого ключа будет находиться ключ шестигранник. Поэтому советую к трубчатому ключу, снаружи, приварить какой нибудь металлический стержень.
Перед регулировкой зазора, для начала ослабляем трубчатым ключом 5 контргайку 8 (см рисунок выше), затем немного выкрутив шестигранником 6 регулировочный болт 7, вставляем между кулачком 4 и коромыслом 3 щуп 2, и после этого закручиваем регулировочный болт 7, пока он не прижмёт немного вставленный шуп 2, но не сильно, помним, что щуп должен скользить с некоторой вязкостью, но не слишком туго. После этого остаётся затянуть контргайку 8.
При этом нужно стараться удерживать шестигранником регулировочный винт 7 от проворота, иначе правильный зазор «уплывёт». Многие издания по ремонту утверждают, что контргайка обязательно открутится, если затянуть её слабее, чем требуемый момент в 2,3 кг·м. Ну а если затянуть сильнее, то можно испортить резьбу.
Я полностью согласен, что такой момент нужен для надёжного затягивания крепежа именно такой резьбы. Только вот на практике не так то просто сделать переходник для динамометрического ключа, чтобы затягивать контргайку и одновременно удерживать шестигранником регулировочный винт от проворота. И многим приходится надеяться на примерное усилие своих рук. Но лучше всё же затянуть чуть сильнее, чем не дотянуть.
Закончив с впускными клапанами первого и третьего цилиндра, далее проворачиваем коленвал против часовой стрелки (если смотреть с левой стороны мотора) ПРИМЕРНО на 180 градусов, пока пустая метка без каких либо букв, не совместится с меткой Т на картере двигателя (как на рисунке 2).
Эти метки сходятся не когда точно коленвал провернётся на 180 градусов (поэтому и написано выше — ПРИМЕРНО). Не знающие люди считают это ошибкой, но ведь японцы просто так никакие метки не ставят. Значит строго устанавливайте метки, несмотря на сколько градусов вы провернули коленвал и не ошибётесь.

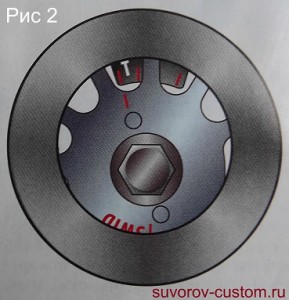

Когда вышеуказанные метки совпадут (ка на рисунке 2), то можно проверять зазоры впускных клапанов второго и четвёртого цилиндров двигателя. Величина зазоров выпускных клапанов чуть больше, ведь греются выпускные клапана намного больше, и составляют 0,16 мм.
Отрегулировав зазоры на выпускных клапанах второго и четвёртого цилиндров, заново проверните коленчатый вал на пол оборота (примерно 180°) пока не совместятся метки ротора и картера как на рисунке 1 (при первом замере). Только теперь метки IN и EX на звёздочках распределительного вала, должны быть расположены навстречу друг другу. В таком положении меток коленвала и распредвала, проверьте и отрегулируйте зазоры впускных клапанов второго и четвёртого цилиндров двигателя.
После этого остаётся сделать последние полоборота коленчатого вала, для проверки и регулировки клапанных зазоров выпускных клапанов тех же второго и четвёртого цилиндров мотора. После этого раслабляться рано, так как для полной уверенности полезно уже стартером провернуть коленвал двигателя на несколько оборотов и после этого опять проверить зазоры клапанов.
И если на каких то клапанах зазоры уплывут, то заново выставите (прокрутите) коленвал и распредвал по нужным меткам и откорректируйте неправильные зазоры, пока не добьётесь точных значений. Иначе потом придётся заново разбирать мотоцикл.
После регулировок собирайте мотоцикл в обратной последовательности, и перед тем как закручивать заглушку в смотровое окошко, смажьте её резьбу и резиновое колечко чистым моторным маслом. Затяните заглушку с моментом 1,6 — 1,8 кг·м. А болты клапанной крышки затяните с моментом не более 1 кг·м. При этом сначала затяните два крайних болта спереди крышки (возле них есть метки по форме треугольника, и они видны на фото слева).
После сборки всей навески и заливки охлаждающей жидкости, заведите двигатель и послушайте его работу. Надеюсь регулировка зазоров клапанов на вашем мотоцикле прошла успешно и ваш надёжный японский двигатель снова ласково мурлычет, успехов всем!
