Реставрация мотоцикла Ява (Jawa 350 typ 634-01)
Полностью отреставрированный мотоцикл Jawa 350 typ 634-01: фото и описание мотоцикла.
Представляем Вашему вниманию — мотоцикл Jawa 350 typ 634-01, 1978 года выпуска, восстановленный умельцем.
Ява была найдена в комплектном состоянии, но с приличным пробегом — свыше 70 тысяч километров. Аппарат был разобран до последнего болтика и прошел все стадии реставрации: пескоструй, покраску, капремонт двигателя, перехром, перешив сиденья и прочих работ.
Реставратор старался по-максимуму использовать оригинальные запчасти и комплектующие из старых запасов. Например, были найдены абсолютно новые пульты, задний стоп, амортизаторы. Из «новодела» тут только глушители, современная резина Mitas в заводском размере, ручки и резинки на подножках.
Результат работы автора представлен на этих фото:
В СССР, первая партия (500 штук) новейших чехословацких мотоциклов Jawa 350 typ 634-01, пришла в декабре 1973 года. Современная модель пришла на смену устаревшей «старушке», хотя еще примерно год они производились и продавались параллельно.
Внешний облик 634-01 уже разительно отличался от «старушки» 360-00: на смену плавным округлым линиям и пришли рубленные формы, это была мода 70-х.
При разработке рамы за основу была принята конструкция отлично зарекомендовавших себя спортивных моделей Jawa. Ее сделали сдвоенной, закрытого типа, сдвоенного типа — из труб круглого сечения. Такая конструкция в сочетании с колесами увеличенного (с 16 до 18 дюймов) диаметра сделали мотоцикл более универсальным и лучше адаптированным для грунтовых дорог и легкого бездорожья.
Двигатель «350-ки» принципиально не изменился: 2-х тактный, с двумя чугунными цилиндрами в ряд. По сравнению с предшественницей, мощность немного возросла на 4 л.с. — до 22 лошадок. Цилиндры и головки получили более развитое оребрение, появился игольчатый подшипник без сепаратора в верхней головке шатунов и сепараторный игольчатый подшипник в нижней, двойная цепь моторной передачи. Смазка среднего подшипника коленчатого вала осуществлялась через шприц-масленку (каждые 10000 км).
Мотоцикл имеет барабанные тормоза диаметром 160 мм. На переднем колесе применена двухкулачковая конструкция, существенно повышающая эффективность торможения.
Максимальная скорость «Явы» 634-01 в одиночном варианте составляет 130 км/ч. Параметры разгона от 0 до 100 км/ч в те годы обычно не указывали, но этот мотоцикл считался довольно шустрой техникой. Правда, в том же 1974-м году у чехословацкой модели появился сильный конкурент отечественного производства: не менее легендарный Иж Планета-Спорт, имеющий в своем арсенале 32 л.с., с легкостью уходил от Jawa на светофорах. Зато «вишневка» брала свое в аспектах надежности, культуры хода и общей сбалансированности.
Бак вмещает 16,2 литров, что при контрольном расходе топлива (смесь бензина с маслом) в 4 л/100 км позволяет проехать без заправки свыше 400 километров.
Снаряженная масса такой «Явы»-одиночки составляет 155 килограмм, при этом грузоподъемность машины достигает 180 кг (2 взрослых ездока).
В 1976-м году подобная Jawa 634-01 стоила 950 советских рублей (с коляской — 1360 рублей). Для сравнения: CZ-472 оценивался в 850 рублей, за Иж Юпитер-3 просили 740, а Планета-3 и вовсе обходилась в скромные 650 рублей. На вершине тогдашнего предложения «одиночек» находился уже упомянутый Иж Планета-Спорт: ровно 1000 рублей.
kak_eto_sdelano
kak_eto_sdelano Как это сделано, как это работает, как это устроено
Самое познавательное сообщество Живого Журнала
Для некоторых наших сограждан это не просто мотоцикл, а целая эпоха, ностальгия и приятные воспоминания!
Было куплено это:
Пескоструйка, подготовка деталей для хромирования, восстановление оригинальной геометрии, подготовка и покраска облицовочных элементов:
подготовка для нанесение гальванического покрытия
восстановление оригинальной геометрии
начинается приятная сборка деталей, в которой основной проблемой всегда были болты).
Двигатель перебран и приведен в порядок:
На первый взгляд простая задача по «обводке» кантика золотистым цветом поставила нас в непростое положение. Напомню как выглядит в оригинале:
Решили сделать обводку только на крышках бардачков. Фотографий процесса рисования, к сожалению, сделать не получилось, расскажу в двух словах:
Рисуем в векторе оригинальный макет линий, вырезаем на плоттере шаблон с этими прорезями, укрываем им крышку, предварительно подготовив (матуем мелким абразивом) поверхность. Далее покрываем лаком. Вот что вышло:
после нанесения рисунка. поверхность сложная, ровных мест нет
Бак после хромирования (не покраска, а именно гальваническим способом):
Полировка, полировка и еще раз полировка).
Далее покрасили верхнюю часть, придав оригинальности:
Все болты и мелочевку в горячий цинк и покрасили в серебро:
Ява «Старушка» после реставрации
Жми на кнопку, чтобы подписаться на «Как это сделано»!
Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану (shauey@yandex.ru) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано
Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.
Авто самоделки
Самодельные автомобили, трактора, вездеходы и квадроциклы
Реставрация мотоцикла Ява (Jawa 350 typ 634-01)
Полностью отреставрированный мотоцикл Jawa 350 typ 634-01: фото и описание мотоцикла.
Представляем Вашему вниманию — мотоцикл Jawa 350 typ 634-01, 1978 года выпуска, восстановленный умельцем.
Ява была найдена в комплектном состоянии, но с приличным пробегом — свыше 70 тысяч километров. Аппарат был разобран до последнего болтика и прошел все стадии реставрации: пескоструй, покраску, капремонт двигателя, перехром, перешив сиденья и прочих работ.
Реставратор старался по-максимуму использовать оригинальные запчасти и комплектующие из старых запасов. Например, были найдены абсолютно новые пульты, задний стоп, амортизаторы. Из «новодела» тут только глушители, современная резина Mitas в заводском размере, ручки и резинки на подножках.
Результат работы автора представлен на этих фото:
В СССР, первая партия (500 штук) новейших чехословацких мотоциклов Jawa 350 typ 634-01, пришла в декабре 1973 года. Современная модель пришла на смену устаревшей «старушке», хотя еще примерно год они производились и продавались параллельно.
Внешний облик 634-01 уже разительно отличался от «старушки» 360-00: на смену плавным округлым линиям и пришли рубленные формы, это была мода 70-х.
При разработке рамы за основу была принята конструкция отлично зарекомендовавших себя спортивных моделей Jawa. Ее сделали сдвоенной, закрытого типа, сдвоенного типа — из труб круглого сечения. Такая конструкция в сочетании с колесами увеличенного (с 16 до 18 дюймов) диаметра сделали мотоцикл более универсальным и лучше адаптированным для грунтовых дорог и легкого бездорожья.
Двигатель «350-ки» принципиально не изменился: 2-х тактный, с двумя чугунными цилиндрами в ряд. По сравнению с предшественницей, мощность немного возросла на 4 л.с. — до 22 лошадок. Цилиндры и головки получили более развитое оребрение, появился игольчатый подшипник без сепаратора в верхней головке шатунов и сепараторный игольчатый подшипник в нижней, двойная цепь моторной передачи. Смазка среднего подшипника коленчатого вала осуществлялась через шприц-масленку (каждые 10000 км).
Мотоцикл имеет барабанные тормоза диаметром 160 мм. На переднем колесе применена двухкулачковая конструкция, существенно повышающая эффективность торможения.
Максимальная скорость «Явы» 634-01 в одиночном варианте составляет 130 км/ч. Параметры разгона от 0 до 100 км/ч в те годы обычно не указывали, но этот мотоцикл считался довольно шустрой техникой. Правда, в том же 1974-м году у чехословацкой модели появился сильный конкурент отечественного производства: не менее легендарный Иж Планета-Спорт, имеющий в своем арсенале 32 л.с., с легкостью уходил от Jawa на светофорах. Зато «вишневка» брала свое в аспектах надежности, культуры хода и общей сбалансированности.
Бак вмещает 16,2 литров, что при контрольном расходе топлива (смесь бензина с маслом) в 4 л/100 км позволяет проехать без заправки свыше 400 километров.
Снаряженная масса такой «Явы»-одиночки составляет 155 килограмм, при этом грузоподъемность машины достигает 180 кг (2 взрослых ездока).
В 1976-м году подобная Jawa 634-01 стоила 950 советских рублей (с коляской — 1360 рублей). Для сравнения: CZ-472 оценивался в 850 рублей, за Иж Юпитер-3 просили 740, а Планета-3 и вовсе обходилась в скромные 650 рублей. На вершине тогдашнего предложения «одиночек» находился уже упомянутый Иж Планета-Спорт: ровно 1000 рублей.
Восстановление мотоцикла Ява 350: фото с описанием
Восстановленный мотоцикл «Jawa 350» 1973 года выпуска: фото с описанием.
Виталий начал увлекаться мотоциклами ещё с 9 класса, отец ездил на Яве 250 и это был его первый мотоцикл.
Спустя годы автор решил приобрести Яву 350 1973 года и полностью восстановить её для себя.
Вот в таком состоянии Ява 350 досталась Виталию. Родной мотор Явы двухтактный, объёмом 350 см³.
Коляска была в потрёпанном состоянии.
Далее начался долгий процесс восстановления мототехники, оригинальные запчасти пришлось искать везде, у знакомых, на рынках, в интернете.
После долгой и кропотливой работы Виталию удалось восстановить «Яву» до первозданного состояния.
На этой Яве нет указателей поворотов, они просто не предусмотрены заводом изготовителем.
Двигатель полностью перебран и работает безупречно. Двигатель Явы рассчитан на низкооктановый 76 — й бензин, но по причине его отсутствия, приходится заправлять 92-м отчего двигатель периодически перегревается.
Для Виталия это мотоцикл выходного дня, прокатиться раз в недельку, чтобы получить массу эмоций и восторженных взглядов прохожих. Продавать свою Яву, Виталий не собирается, хотя регулярно получает предложения продать мотоцикл по хорошей цене.
Восстановление Ява 350 Luxe
Доброго всем времени суток.

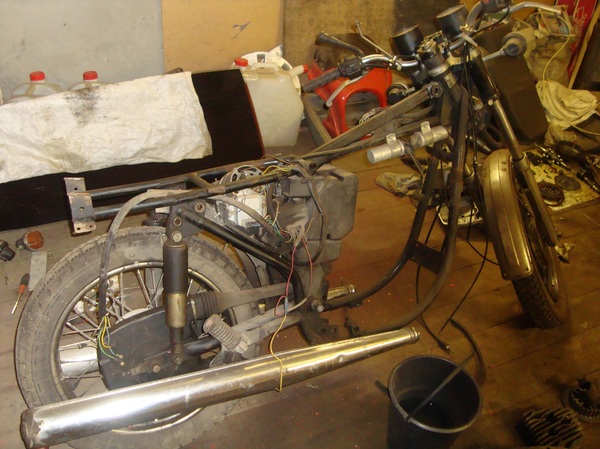

Неделю назад приобрел вот такой вот чудо-аппарат:
Теперь уже моя Ява 350 находилась на простое примерно два года со снятым двигателем в гараже-ракушке с протекающей крышей. Собственно, вся реставрация будет заключаться в устранении последствий такого хранения. Состояние мотоцикла достаточно хорошее для своих лет и 27 тыс. км пробега.
Предыдущий хозяин снял двигатель для его переборки, но то ли знаний не хватило, то ли лень, но все провалялось хренову тучу много времени в разобранном виде. Дюралевые части поела ржа, в двигателе жуткая смесь расплавленного сапога с водой, бензобак почти прогнил.

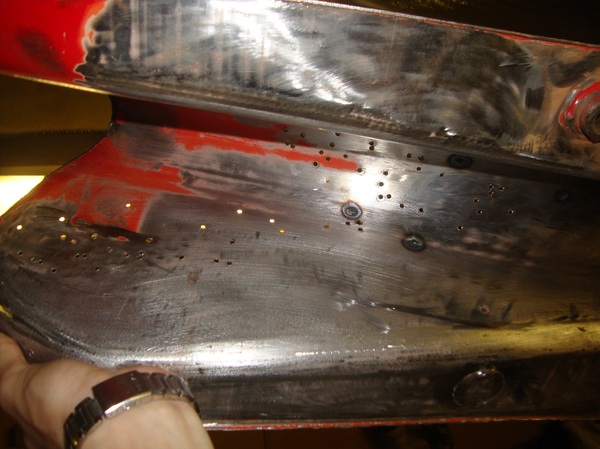

На фото выше бак уже вскрыт и над ним начата работа (нижнее фото). Как видно, бак при взгляде на свет похож на ночное звездное небо. 🙂 Дырки завариваю изнутри полуавтоматом. Верхняя часть ждет своего часа.

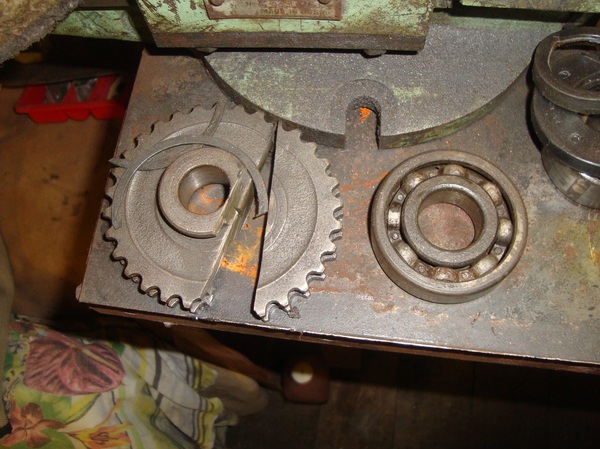

После раскалывания движка возникла проблема со съемом моторной звездочки. Не помогало ни нагревание, ни хороший съемник, ни то и другое вместе.
Пришлось болгарить 🙁
Состояние подшипников и сальников одиноково забитое. Можно увидеть на снимке выше. Подшипники заклинены намертво.

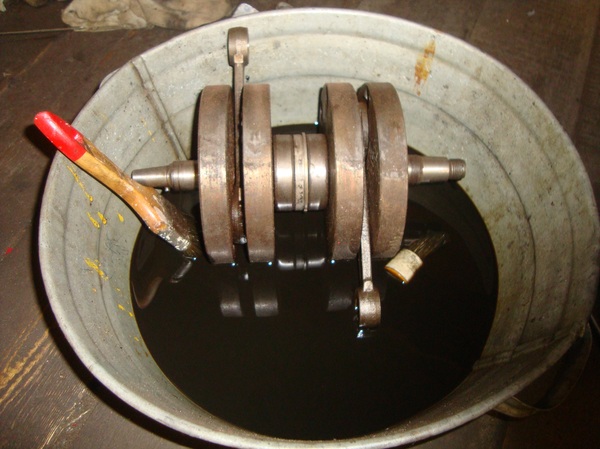

Так же забиты всяким дерьмом непонятной субстанцией подшипники коленвала. Шатуны еле шевелятся. На фоке он принимает ванну в солярке. И ждет очереди на распрессовку, а затем и новых шатунов с подшипниками и втулками.
Собственно вся работа на данный момент осуществляется только с бензобаком из-за ожидания заказа с запчастями. И остается одна проблема с барабаном сцепления по адекватной цене. 🙁
С Вами, друзья, не прощаюсь, ибо продолжение следует.
