Эскортные мотоциклы ИЖ с роторными двигателями
В качестве силового агрегата предусматривалась установка 2-секцинного роторно-поршневого мотора РД-601. При рабочем объеме в 613 кубиков, он выдавал мощностью 52 л.с. при 6000 об/мин и максимальный крутящий момент в 51Нм (при 3500 об/мин). Данная установка была разработана в Тольятти и во много унифицирована с ВАЗ-овскими роторными агрегатами, которые в те времена уже начали активно ставить на автомобили для спецслужб.
Финальный вариант мотоцикла ИЖ-Лидер с РПД:
В результате дизайнерского поиска, на свет появилось сразу несколько ходовых макетов «советского супербайка», которые своей внешностью напоминали лучшие образцы тогдашних японских и немецких мотоциклов.
Первым стал ИЖ «Лидер» — аппарат с очень развитой капотировкой и массивными пластиковыми обтекателями, которые хорошо защищали водителя от ветра и осадков. Своими обводами он чем-то напоминает мне легендарный спорт-турер BMW K1, появившийся на свет примерно в то же время (1988-й год).
В таком состоянии уникальный мотоцикл пребывал в последний раз, когда его видели:
Как и на «баварце», тяга мотора передавалась на заднее колесо посредством кардана. Было построено 2 опытных варианта «Лидера»: первый — с уже упомянутым РПД, а второй — с более привычным 2-цилиндровым оппозитным ДВС от серийного мотоцикла «Урал».
А это уже останки другого Лидера — с мотором от Урала:
Другой эскортный мотоцикл от «Ижмаша» получил название ИЖ-8.201 или «Вега». Он отличался более изящным и стремительным обликом. В отличии от «Лидера», его внешность не вызывала ассоциаций со средневековыми рыцарями.
В поисках оптимальной формы… Макеты строились как вокруг шасси с РПД, так и с привычным оппозитным мотором.
Дизайн практически соответствовал лучшим западным моделям, хотя отдельные элементы выглядели на таком красавце чужеродными: например — барабанные тормозные механизмы или спицованные колесные диски (хотя проектом также предусматривались и легкосплавные).
Итоговый вариант эскортного мотоцикла с роторно-поршневым двигателем:
Современный и привлекательный дизайн:
Кроме роторной «Веги», существовала также более приземленная версия данного эскортника, в шасси которого был установлен 650-кубовый оппозитный мотор от мотоцикла «Днепр».
Ничем не хуже тогдашних BMW, Honda и Moto Guzzi:
Планы создателей были амбициозные: наладить полноценный серийный выпуск таких аппаратов и даже организовать массовые поставки за границу — для нужд полицейских служб в разных странах.
Отлично сохранившийся экземпляр ИЖ-8.201 на одной из современных выставок:
Советские мотоциклы
Советские мотоциклы, с роторно-поршневыми двигателями
В 60-70-х годах прошлого века практически все ведущие авто- и мотопроизводители экспериментировали с роторно-поршневыми моторами, которые, как тогда многим казалось, за счет меньшей массы и высокой удельной мощности могли вытеснить традиционные ДВС. В Советском Союзе также пытались идти в ногу с тогдашней технической модой, поэтому темой РПД активно занимались отечественные конструкторские бюро и научно-исследовательские институты, а на ВАЗе даже наладили мелкосерийное производство моделей с этой продвинутой силовой установкой.
Речь пойдет именно об опытных мотоциклах с РПД, созданных специалистами ВНИИмотопром (Всесоюзный научно-исследовательский конструкторский и технологический институт мотоциклов и малолитражных бензиновых двигателей внутреннего сгорания).

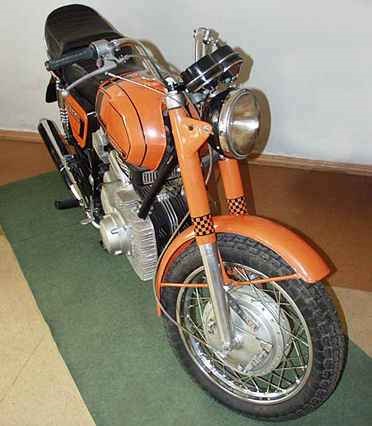

Сохранившийся до наших дней экземпляр на базе мотоцикла МТ-9
Еще в начале 60-х годов в ЦКЭБ (Центральное конструкторско-экспериментальное бюро мотоциклостроения в Серпухове) начали проектирование роторно-поршневого двигателя. Первый рабочий образец двигателя — РД-250, был создан в 1961 году. Он имел чугунный корпус и воздушное охлаждение. Удалось добиться устойчивой работы РПД на частотах до 6000 об/мин (при этом двигатель развивал мощность 8,5 л.с.). Однако, при дальнейшей форсировке мотора до 17 л.с. при 9000 об/мин появились проблемы, связанные с малой эффективностью уплотнений и большими механическими потерями. Их удалось разрешить за счет применения более эффективных уплотнений, изменения формы окон и камеры сгорания и перехода к подшипникам качения. Накопленный опыт позволил в 1964 году приступить к разработке РПД, предназначенного непосредственно для установки на мотоцикл. Техническое задание предусматривало создание мотора мощностью 30-35 л.с. для киевских и ирбитских тяжелых мотоциклов с коляской.В 1970-м году был построен 1-секционный роторно-поршневой мотор РД-350В мощностью 30,5 л.с. Для дорожных испытаний его установили в шасси стандартного мотоцикла «Днепр» К-650. Такой аппарат демонстрировал удовлетворительные динамические показатели, но отличался очень низким ресурсом — всего 100 часов работы.
Мотор РД-500В с корпусом из алюминиевого сплава и мощностью 40 л.с.
Спустя 2 года инженеры создали модернизированную установку РД-500В с корпусом из алюминиевого сплава и хромовым покрытием рабочей поверхности. Такой 500-кубовый мотор развивал уже 40 л.с. при 6000 об/мин. Были также попытки оснастить агрегат системой впрыска топлива, но от этой затеи быстро отказались из-за проблем с пуском холодного двигателя. Этим РПД укомплектовали более современный мотоцикл «Днепр» МТ-9: в 1974-м году была выпущена опытная партия из 10 машин.
Тираж — 10 опытных образцов для испытаний
Дальнейшим развитием РД-500В стал мотор РД-501 (1973-й год), в котором применили износо-жаростойкое никасиловое покрытие алюминиевого корпуса. Ротор двигателя был изготовлен из спеченного алюминиевого сплава, а воспламенение бензовоздушной смеси обеспечивалось электронной бесконтактной системой зажигания.
Таких мотоциклов выпустили 30 штук
Испытания показали, что воздушное охлаждение для роторного двигателя подходит плохо, поэтому в 1976-м году разработали более совершенную конструкцию — РД-510. Этот роторно-поршневой мотор выдавал уже 48 л.с. и отличался системой жидкостного охлаждения. В 1979 году была выпущена партия из 30 машин с модифицированным шасси от мотоцикла «Днепр». Их раздали председателям окрестных колхозов – самые что ни на есть жесткие условия реальной эксплуатации. Дальнейшие работы были направлены на повышение надежности двигателя, снижение расхода топлива и токсичности отработавших газов.

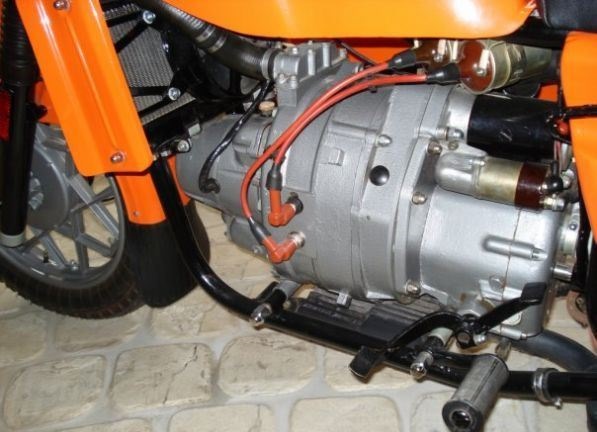

РД-510 с водяным охлаждением
Мощность подобной установки — 48 л.с.
К началу 80-х годов также был создан 1-секционный двигатель РД-515, унифицированный по размерам и конструкции уплотнений с автомобильным роторно-поршневым двигателем ВАЗ-111. При весе 38 кг и объеме 491 см куб. он выдавал 38 л.с. (6000 об./мин.) и 51 Нм (3500 об./мин.). Торцевые уплотнители изготовляли из стали или чугуна. Специально для этого мотора разработали технологию нанесения износостойкого жаропрочного никель-кремниевого покрытия «никасил» (BMW, привет!) на алюминиевую основу. Данный силовой агрегат выхаживал до капитального ремонта 50 тысяч километров.
Роторно-поршневой двигатель испытывали в самых жестких условиях, в том числе и на гоночных трассах. Перед вами – мотоцикл для кросса с коляской. Радиатор системы охлаждения вынесен в боковой прицеп
Мотор испытывался в значительно модернизированном шасси экспериментального мотоцикла М-73. Тогда же во ВНИИМотопром занялись разработкой специального шасси под этот силовой агрегат. Модель под индексом 7.151 увидела свет в 1987 году.

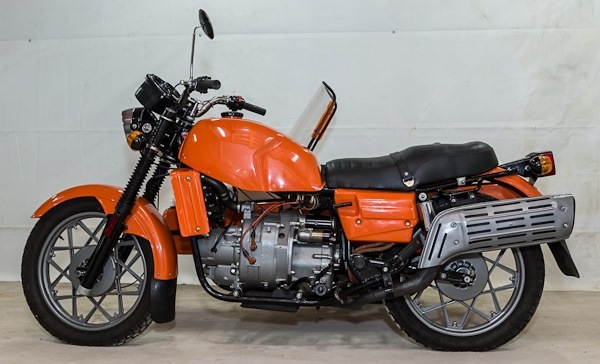

Модель 7.151 : вполне современный облик и конструкция для 80-х годов, жаль только до конвейера дело так и не дошло
Глушитель необычной формы
Помимо экзотического двигателя, ее отличали легкосплавные диски составной конструкции (литые спицы и отдельный обод), комбинированный гидравлический привод барабанных тормозов. Рассматривались даже планы строительства нового мотоциклетного завода в Набережных Челнах – увы, они так и остались на бумаге.
Односекционный двигатель РД-515 выдавал мощность 38 л.с
Конструкция мотоцикла-одиночки «Ротор V500» была максимально унифицирована с колясочным 7.151, а вот оригинальная внешность была разработана латышским дизайнером Гунаром Глудиньшем
«Лебединой песней» стал разработанный в 1988 году эскортный мотоцикл с двигателем РД-601, рабочим объемом 613 куб.см, мощностью 52 л.с. при 6000 об/мин и максимальным крутящим моментом в 51Нм (3500 об. мин).
Мотоцикл 7.151 без коляски. Фото сделано в Германии в 90-х годах
Судя по наличию шлемов, это не музейный экспонат, а вполне ездящая техника!
В 1985-м году был построен еще один интересный прототип — мотоцикл РД-660. Правда, только с макетом перспективного 660-кубового роторно-поршневого мотора: начинки нет, а наружные детали двигателя изготовлены из дерева и пенопласта и окрашены серебристой краской под металл.
Прототип РД-660 отличался симпатичным дизайном
Макет 660-кубового РПД из дерева и пенопласта
На таком крупном и потенциально мощном мотоцикле логичней смотрелись бы дисковые тормоза
К сожалению, «перестройка» и последовавшей за ней развал Советского Союза помешал амбициозным планам по запуску роторных мотоциклов в производство, хотя ВНИИмотопром уже располагал несколькими отработанными конструкциями РПД, пригодными для массового выпуска. В 90-х годах «роторную» тему окончательно забросили: сохранившиеся экспериментальные образцы байков разошлись по музеям, а некоторые «уплыли» за границу.

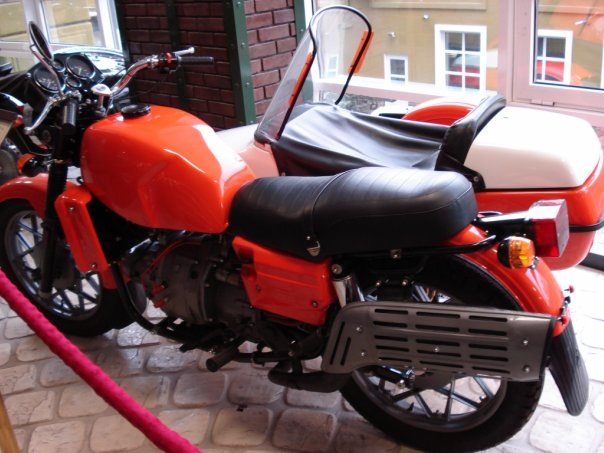

Один из тридцати: Днепр-одиночка с роторным мотор РД-510, вывезенный в Германию в 90-х годах
ТОП-10 мотоциклов с роторными двигателями.
За всю историю мотоцикла предпринимались попытки массового производства мотоциклов с двигателем Ванкеля, или роторными двигателями. Рассмотрим десятку таких мотоциклов, по версии Visordown.
Роторный двигатель Ванкеля, в плане массового производства, оказался одним из величайших технических провалов XX века. Конструкторы обещали нам революцию в автомобилестроении и производстве мотоциклов, но за десятилетия работы над двигателем этой конструкции так и не смогли решить присущие ему технические проблемы.
Не будем углубляться в подробности крышесносящей и кажущейся не вполне логичной концепции работы роторного двигателя, но отметим, что стремление к моторам такой конструкции, помимо мощности, вызвано еще и отсутствием множества деталей, вроде поршней, шатунов, ГРМ и т.д. К сожалению, эта столь же гениальная, сколько и крышесносящая концепция, зажата в рамки нескольких конструктивных недостатков, не позволяющим ей одержать победу над традиционными поршневыми двигателями.
Мы все знаем о существовании роторных мотоциклов Norton и Suzuki RE5, но также история мотоциклостроения знает и множество других примеров, когда мотоциклы с такими двигателями выходили за рамки прототипов и выходили на рынок. Вот наша подборка:
10: Hercules/DKW W-2000.
Первым в нашем списке будет самый старый мотоцикл с двигателем Ванкеля. Это Hercules, обозначаемый в Великобритании как DKW W-2000. Рекордсмен по продажам среди мотоциклов с роторным двигателем, выдававший 30 лошадиных сил при объеме двигателя в 294 кубических сантиметра (хотя объем роторных двигателей нельзя сравнивать с объемом поршневых).
Этот мотоцикл производился в Германии с 1974 по 1977 годы. Было выпущено 1800 экземпляров. В качестве передачи на колесо кардан, питание карбюратором Bing.
9: Yamaha RZ201.
Не волнуйтесь, это не пробел в ваших знаниях истории мотоцикла. Yamaha действительно так и не запустила массовое производство мотоциклов с роторным двигателем, но уже была на грани этого. В 1972 году, на Tokio Motor Show был показан мотоцикл Yamaha RZ201 c 660-кубовым двигателем Ванкеля мощностью 66 лошадей. К сожалению, было построено всего несколько прототипов, но если этот мотоцикл вам очень понравился, можете обратить свое внимание на Yamaha TX750, с традиционным мотором, но на той же раме и схожим дизайном.
8: Norton Interpol II
Компания Norton работала над прототипом роторного мотоцикла в течение 70-х годов прошлого века, но в серию такие мотоциклы пошли только 1984 году. Тем не менее, выпуск был мелкосерийным, это было что-то среднее между прототипом и серийной моделью, поэтому, если пластик вам показался знакомым, вы не ошиблись — весь обвес был взят с мотоцикла BMW R100RT, любимого мотоцикла полиции в те годы.
7: Kawasaki X99 RCE.
Опять вернемся к прототипам. Kawasaki X99 RCE был двухроторным мотоциклом с 900-кубовым двигателем на 85 лошадей, показанным публике в 1972 году. Но потом компания Kawasaki осознала уровень затрат на производство и приобретение лицензии, и этот мотоцикл растворился в истории.
6: Norton Classic.
Результатом нескончаемых конструкторских изысканий стало производство роторного мотоцикла Norton Classic. Используя тот же двухроторный 588-кубовый мотор воздушного охлаждения, что и на Interpol II, была выпущена ограниченная серия мотоциклов в количестве 100 штук. Это была первая попытка выпуска серийного роторного мотоцикла за 11 лет, с 1987 года, когда мотолюбители смогли увидеть Suzuki RE5.
5: Van Veen OCR1000.
Один из небольших Голландских мотопроизводителей осуществил амбициозный проект по созданию мотоцикла с двигателем Ванкеля. Двухроторный 996-кубовый (разработанный NSU для автомобилей Citroen) мотор выдавал 107 лошадей и мог разгонять мотоцикл до максимальной скорости 135 миль в час (217 км/ч) — очень нехило для 1978 года, в котором и началось массовое производство, после нескольких лет научных изысканий. Мотоцикл имел приятный внешний вид, хотя роторный двигатель изначально не так эстетичен, как поршневой. Покупатели, тем не менее, не были впечатлены, и за годы производства, с 1978 до 1981, удалось продать всего 38 штук. Попытка возродить производство в 2011 году, при неприличной стоимости мотоцикла в 81 000 Евро, прибавила к тому результату еще 10 мотоциклов.
4: Norton Commander.
Коммандер «P53» стал еще одним серийным роторным мотоциклом, увидевшим свет в 1989 году. Он был построен на базе нового двухроторного двигателя водяного охлаждения и был во всех смыслах не слишком плохим. Небольшой толчок в продажах помогли дать и гоночные успехи.
3: Suzuki RE5.
На самом деле, если вам захочется получить опыт езды на роторном мотоцикле, почти наверняка вы придете к Suzuki RE5. В то время как конкуренты ограничивались выпуском мелких партий, компания Suzuki смогла наладить по-настоящему массовый выпуск роторных мотоциклов. До сих пор на ebay можно найти парочку — и купить. Двигатель однороторный (меньше вероятности, что возникнут какие-то проблемы), 65-сильный, не мог похвастаться мощностью даже в 1975 году, но мотоцикл имеет аккуратный дизайн и своеобразный стиль заднего фонаря и приборной панели.
2: Norton F1.
Принимая во внимание факт успешных гоночных выступлений Norton с двигателями Ванкеля, кажется странным решение установить такой мотор на Commander, являвшийся турером. Но эта странность была устранена в 1990-х годах с выходом Norton F1, практически полноценного спорт-байка, по дизайну похожего на первые поколения CBR600, CBR1000 и Ducati Paso. Было выпущено около 130 мотоциклов.
1: Norton F1 Sport.
Наконец был выпущен настоящий спорт-байк, заслуживший себе порядочную гоночную репутацию на таких гонках, как BSB и TT. По сравнению с предыдущей версией, был изменен боковой пластик, теперь открывавший эстетам вид на изящную раму, изменена форма седла. К сожалению, на тот момент компания Norton уже находилась в состоянии агонии, так что осуществляла сборку F1 Sport скорее ради реализации оставшихся запчастей, нежели ради привлечения потребителя. В любом случае, следующий роторный F2, хотя и был показан публике в 1992 году, уже не вышел на конвейер.
